Sự ra đời của đồng hồ đo đa chức năng tích hợp MCCB đánh dấu bước đột phá trong lĩnh vực đo lường cho tủ điện công nghiệp. Thiết bị này là sản phẩm được lên ý tưởng từ đội ngũ R&D thông qua quá trình thực tế sử dụng sản phẩm tủ điện.
Cấu tạo:

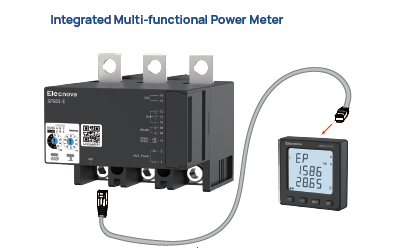

Sản phẩm được chia làm 2 phần chính: Khối đo lường và màn hình hiển thị
Khối đo lường: được thiết kế phù hợp vơi MCCB và được lắp trực tiếp vào đuôi MCCB, giúp việc lắp đặt trở nên đơn giản hơn.

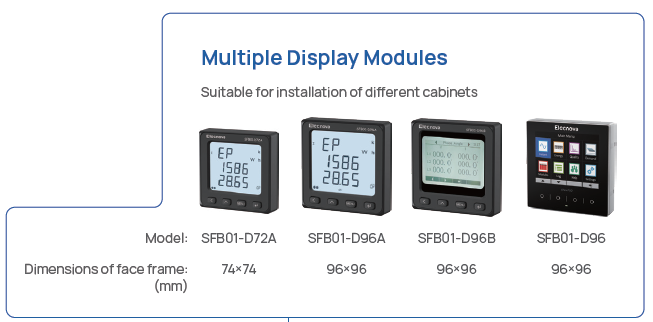

Khối hiển thị: mỏng hơn và chỉ bao gồm màn hình, tiện cho việc lắp đặt các tủ mỏng và nhỏ

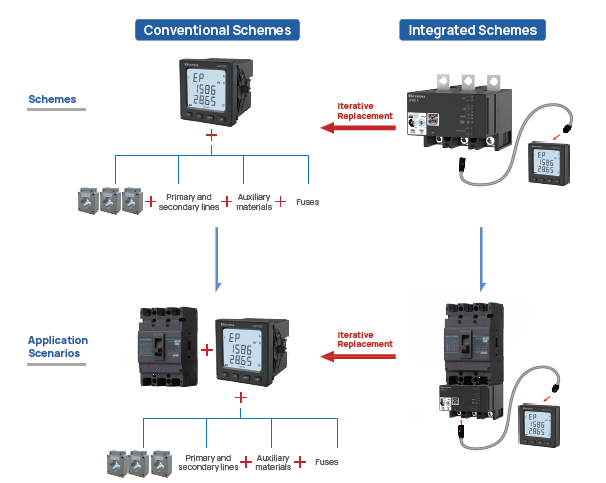

So sánh với giải pháp đo lường truyền thống
Điểm nổi bật:
- Thiết kế nhỏ gọn, thông minh: Tích hợp chức năng đo lường vào MCCB, giúp tiết kiệm diện tích, đơn giản hóa hệ thống điện và nâng cao tính thẩm mỹ.
- Đo lường đa chức năng: Hiển thị đầy đủ các thông số điện quan trọng như điện áp (U), dòng điện (I), công suất (P), hệ số công suất (cosφ), điện năng tiêu thụ (kWh),... giúp người dùng theo dõi và quản lý điện năng hiệu quả.
- Bảo vệ an toàn: Do nối dây ít nên tránh các sự cố cháy nổ liên quan đến nhầm dây hoặc phát nhiệt quá nóng
- Khả năng kết nối: Hỗ trợ kết nối với các thiết bị khác thông qua cổng RS485, Modbus RTU, Ethernet,... giúp giám sát và điều khiển hệ thống điện từ xa.
- Dễ dàng sử dụng: Dễ dàng lắp đặt, không cầu kỳ

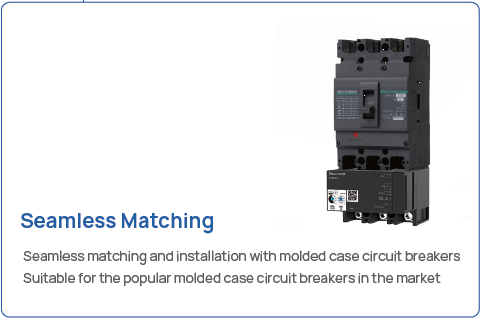

- Phù hợp hầu hết với các loại MCCB trên thị trường: ABB, Schneider, LS, Mitsubishi, Eaton..
Lợi ích:
- Tiết kiệm chi phí: Giảm chi phí đấu dây và nhân công
- Nâng cao hiệu quả sử dụng điện: Theo dõi và quản lý điện năng hiệu quả, giúp tiết kiệm điện năng tiêu thụ.
- Nâng cao tính thẩm mỹ: Thiết kế nhỏ gọn, hiện đại, góp phần nâng cao tính thẩm mỹ cho hệ thống điện
Ứng dụng:
- Tủ MCC: Giúp cho việc lắp đặt các khoang tủ dễ dàng hơn, thoáng khí hơn
- Tủ DB : Các tủ mỏng, dễ dàng lắp đặt
- Tủ chiếu sáng, tủ điều khiển: Giảm thiểu lượng dây đấu nối

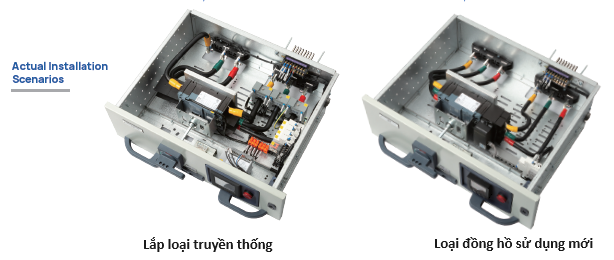

Một số hình ảnh thực tế:
Kết luận:
Đồng hồ đo đa chức năng tích hợp MCCB là giải pháp tối ưu cho hệ thống điện thông minh, mang đến nhiều lợi ích cho người sử dụng. Với thiết kế nhỏ gọn, thông minh, khả năng đo lường đa chức năng và bảo vệ an toàn hiệu quả, sản phẩm này là lựa chọn hoàn hảo cho các nhà thiết kế và sản xuất tủ điện
Các thông số
- Cấp chính xác: Cấp 0.5 hoặc 1.0 theo tiêu chuẩn IEC 62053-21
- Mức độ bảo vệ: IP54
- Điện áp hoạt động: 230V AC / 50Hz

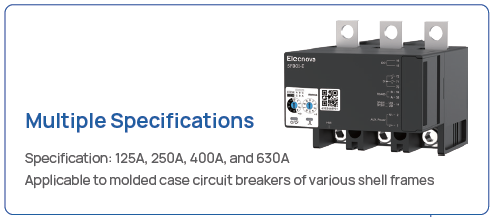

- Dòng điện định mức: 125A đến 630A
- Kích thước: 96 x 96 x 48 mm
- Nhiệt độ hoạt động: -25°C đến +55°C
