Hiện nay, đồng hồ đo công suất đa kênh  đang là sản phẩm được sử dụng rộng rãi trong các hệ thống giám sát năng lượng, giám sát hệ thống điện. Nhất là đối với những công ty làm giải pháp giám sát điện năng thì thiết bị này rất là quen thuộc. Tuy vậy, vẫn còn một số người chưa biết nhiều thông tin về đồng hồ đo công suất đa kênh. Hôm nay, hãy cùng Elecnova Việt Nam tìm hiểu chi tiết về sản phẩm này ngay nhé.

1. Đồng hồ đo thông số điện đa kênh là gì?

Đồng hồ đo thông số điện đa kênh còn được gọi là đồng hồ giám sát mạch điện đa kênh hay đồng hồ đo công suất đa mạch điện là đồng hồ đo đa năng với chức năng đo và giám sát các thông số điện (điện áp, dòng điện, góc pha, cosphi, tần số, THDi, THDu…) tuy nhiên đồng hồ được tích hợp thêm chức năng có thể giám sát đồng thời nhiều điểm, nhiều vị trí mạch điện. Nhờ tính năng này mà có thể giảm bớt các chi phí khi đầu tư đồng hồ giám sát trong hệ thống điện

Đồng hồ giám sát mạch đa kênh được thiết kế giống đồng hồ bình thường và được tích hợp các cổng giám sát để đo từ nhiều vị trí. Tùy theo model và loai ứng dụng, các đồng hồ này có thể đo được từ 2 kênh, 3 kênh, 4 kênh và tối đa lên đến 32 kênh. Nó rất phù hợp với các ứng dụng cần đo chi tiết nhiều nhánh của mạch điện hoặc thích hợp cho những không gian hẹp nhưng vẫn đo đạc và giám sát được nhiều điểm, nhiều vị trí.

Các đồng hồ giám sát mạch điện đa kênh đếu được tích hợp 2 kiểu giám sát: màn hình tại chỗ và giám sát từ xa (RS485) giúp người dùng vừa có thể giám sát tập trung vừa theo dõi hiệu chỉnh được ngay tại vị trí lắp đặt.

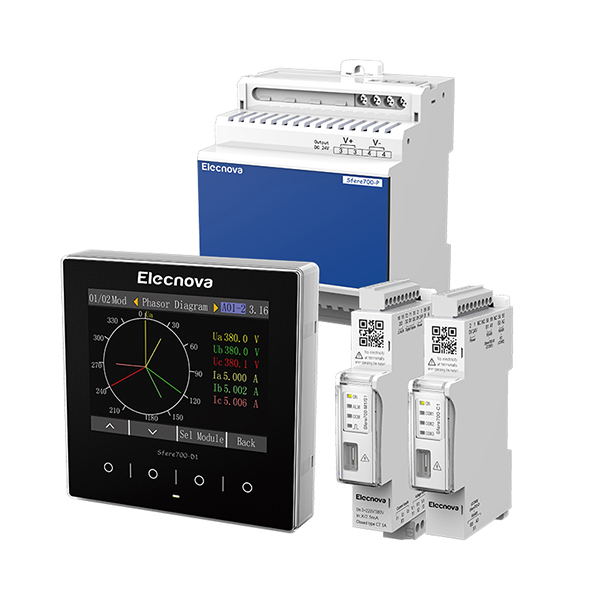

Đồng hồ giám sát mạch điện đa kênh

2. Vai trò và ưu điểm của đồng hồ giám sát mạch điện đa kênh?

Vai Trò:

Đồng hồ giám sát mạch điện đa kênh có vai trò rất quan trọng trong các hệ thống giám sát vì khả năng đồng thời nhiều điểm và kích thước nhỏ gọn. Dưới đây là một số vai trò của đồng hồ đo thông số điện đa kênh:

- Đo đồng thời nhiều điểm nhiều vị trí

- Tích hợp đo nhiều thông số (cơ bản: U,I,P,Q,S,f, cos phi, nâng cao: Sóng hài)

- Là phần thiết bị trường quan trọng trong hệ thống giám sát - thu thập dữ liệu

- Lưu trữ và kiểm tra được dữ liệu tại hiện trường

Ưu điểm:

- Tiết kiệm chi phí thiết bị - theo dõi, giám sát được lên đến 4 kênh đồng thời mà giá chỉ bằng 1 chiếc đồng hồ thông thường

- Thu thập dữ liệu về các tủ điện từ xa bao gồm: U, I, P, Q, S, E (KWh, Kvarh), THDi, THDu

- Lắp đặt dạng DIN-RAIL đơn giản, dễ dàng

- Tiết kiệm chi phí đi dây và vận hành

- Tiết kiệm không gian, diện tích lắp đặt (Do chỉ lắp 1 bộ so với giải pháp lắp 4 bộ thông thường)

3. Ứng dụng của đồng hồ giám sát mạch điện đa kênh?

Đồng hồ giám sát mạch điện đa kênh được sử dụng rất nhiều trong các hệ thống giám sát năng lượng, điện năng tiêu thụ trong các nhà máy/ tòa nhà.

- Trong các nhà máy/ tòa nhà: Được lắp đặt trong các tủ điện, từ tủ tổng tới tủ nhánh, phục vụ cho việc thu thập tín hiệu và giám sát tại các điểm cần thiết

- Trong các nhà sản xuất tủ bảng điện: Được sử dụng để lắp đặt trong các tủ theo dõi năng lượng như MCC, DB…

- Dùng để thu thập dữ liệu năng lượng

4. Các sản phẩm đồng hồ đo công suất đa mạch được sử dụng nhiều hiện nay

4.1 Đồng hồ đo công suất đa mạch PD194Z-E14

Tính năng:

- Đồng hồ đo công suất đa mạch PD194Z-E14 theo dõi nhiều mạch điện, các thông số bao gồm:

U – Điện áp (V), I – Dòng điện (A)

P – Công suất (W), Q – Công suất phản kháng (Var)

E – Năng lượng tiêu thụ (KWh, Kvarh), F – Tần số (Hz)

THDi – Sóng hài dòng điện

THDu – Sóng hài điện áp

- Có truyền thông RS485 phục vụ cho việc giám sát từ xa

- Màn hình hiển thị LCD

- Cấp chính xác: U, I – 0.2S; Pf, P – 0.5

- Số mạch giám sát: Giám sát tối đa 4 mạch điện

Ưu điểm:

- Giám sát lên đến 4 kênh mạch điện.

- Truyền thông RS485/ Modbus – RTU/ LoRa, NB-IoT, GPRS.

- Màn hình hiển thị LCD.

- Điều chỉnh thông số tại site.

- Tiết kiệm chi phí.

- Chế độ bảo hành tốt 1 đổi 1 trong vòng 2 năm đối với lỗi của nhà sản xuất.

Ứng dụng:

- Dùng để thu thập dữ liệu từ các tủ điện.

- Quản lý năng lượng trong tòa nhà/ nhà máy.

- Giám sát hệ thống từ xa.

Thông số kỹ thuật:

- Cấp chính xác: 0.5 (P, Q, S, PF); 0.2S (V, A).

- Màn hình hiển thị: LCD.

- Thông số đo: U, I, P, Q, S, E (KWh, Kvarh), THDi (Đến bậc 31), THDu (Đến bậc 31).

- Điện áp định mức: 3 x 220V/380V

- Điện áp quá tải: 1.2 lần liên tục / 2 lần trong 10s

- Tiêu thụ năng lượng: <0.1VA

- Dòng điện quá tải: 1.2 lần liên tục / 2 lần trong 10s

- Trở kháng: <20mΩ

- Tần số: 45 – 65Hz

- RS485: 2 dây, lên đến 9600bps

- Dải điện áp cấp nguồn: 80 – 270V

- LoRa, EC2 Module: 470MHz

- GPRS, EC4 Module: 850/900/1800/1900MHz

- IoT, EC6 Module: Band 3/5/8

- Năng lượng tiêu thụ: <5VA

- Nhiệt độ làm việc: -25 – 70 độ C

- Nhiệt độ lưu trữ: -30 – 80 độ C

- Độ ẩm: <93%

- Độ cao: 2500m

- Cấp cách điện: 100MΩ

- Điện áp chịu đựng: >2KV

- Cấp bảo vệ: IP54

- Kích thước/ Lắp đặt: Din - Rail

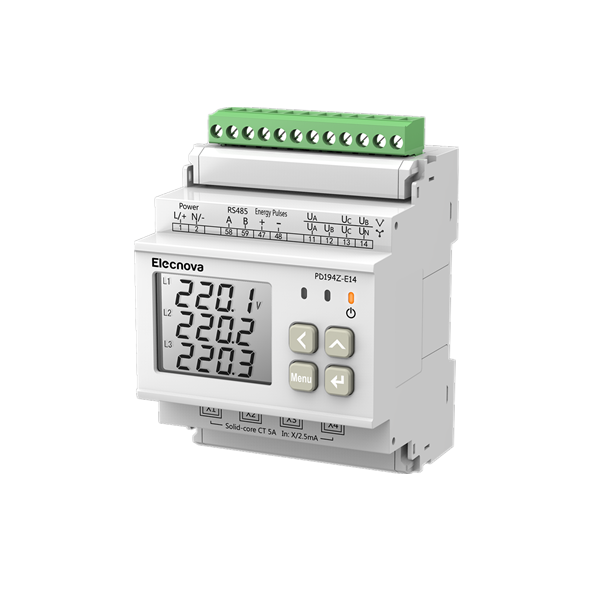

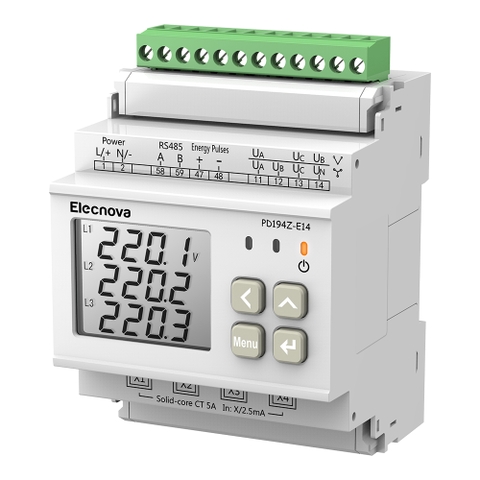

Đồng hồ đo công suất đa mạch PD194Z-E14

Đồng hồ đo công suất đa mạch PD194Z-E14

4.2 Đồng hồ đo công suất đa mạch PD195Z-E33

- Đồng hồ đo công suất đa mạch PD195Z-E33 theo dõi nhiều mạch điện, các thông số bao gồm:

U – Điện áp (V), I – Dòng điện (A)

P – Công suất (W), Q – Công suất phản kháng (Var)

E – Năng lượng tiêu thụ (KWh, Kvarh), F – Tần số (Hz)

THDi – Sóng hài dòng điện

THDu – Sóng hài điện áp

Giám sát lên đến 3 mạch điện

Thông số kỹ thuật:

- Cấp chính xác:  0.5 (P, Q, S, PF); 0.2S (V, A).

- Màn hình: LCD.

- Điện áp định mức: 40~1000V.

- Điện áp quá tải:  1.2 lần liên tục

- Tiêu thụ năng lượng: <0.2W

- Trở kháng: <60mΩ

- Tần số: 50 – 60Hz

- RS485: 2 dây, lên đến 9600bps

- Dải điện áp cấp nguồn: 80 – 270V

- Nhiệt độ làm việc: -20 – 70 độ C

- Nhiệt độ lưu trữ: -30 – 80 độ C

- Độ ẩm: <93%

- Độ cao: 4000m

- Cấp bảo vệ: IP50

- Kích thước/ Lắp đặt: Din - Rail

Đồng hồ đo công suất đa mạch PD194Z-E14

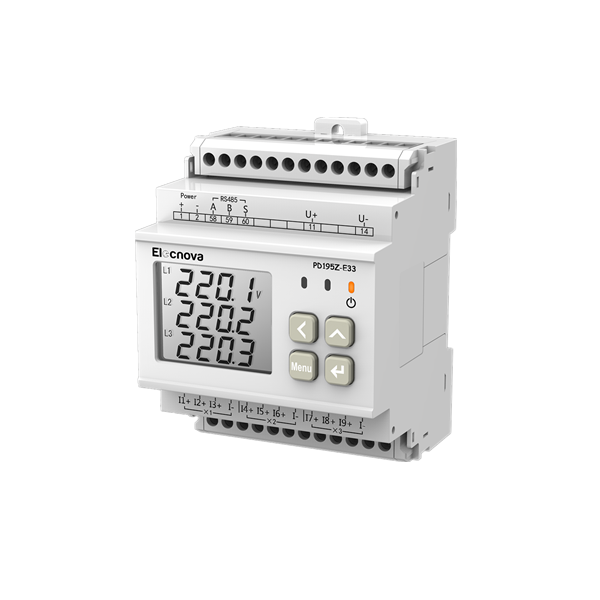

Đồng hồ đo công suất đa mạch PD195Z-E33

4.3 Hệ thống giám sát đa mạch điện - SFERE700

Ưu điểm:

- Màn hình TFT 3.5 inch đa màu sắc.

- Giám sát lên đến 32 mạch điện.

- Đo lường chính xác trong vòng 2 giây.

- Kết nối dễ dàng với đầu kết nối RJ-12.

- Thời gian bảo hành lên đến 2 năm.

Thông số kỹ thuật:

- Kết nối: cáp RJ12

- IP lớp: 67

- Hơi thở tự do chiếu: LCD OFF:1Hz, Alam:2Hz

- Nhiệt độ lưu trữ: -20-70 độ C

- Độ ấm: <95%

- Điện an toàn cung cấp: (24 +-20%)VDC

Hệ thống giám sát đa mạch điện - SFERE700

Hệ thống giám sát đa mạch điện - SFERE700

Qua bài viết trên Elecnova Việt Nam đã cung cấp cho bạn những thông tin về đồng hồ đo công suất đa mạch. Hy vọng những thông tin mà chúng tôi mang lại sẽ giúp ích cho bạn. Nếu còn bất kỳ câu hỏi nào, liên hệ ngay với Elecnova Việt Nam để nhận được giải đáp nhanh chóng nhất.
