Bộ lọc sóng hài tích cực ngày nay được sử dụng vô cùng phổ biến cho các thiết bị điện, là một giải pháp giảm sóng hài và tăng cường hệ số cos phi để đảm bảo các thiết bị hoạt động an toàn, hiệu quả hơn. Để hiểu rõ hơn về sản phẩm này, các bạn hãy cùng Elecnova Việt Nam tìm hiểu thông tin chi tiết qua bài viết bên dưới.
Sóng hài được biết đến như một loại nhiễu sóng, ảnh hưởng trực tiếp đến chất lượng nguồn điện. Nếu như tổng các dòng điện sóng hài cao hơn giới hạn cho phép sẽ khiến năng lượng điện chuyển thành các dạng năng lượng khác như nhiệt năng và gây hao tổn năng lượng.
về cơ bản, sóng hài sinh ra do các quá trình phụ tải phi tuyến, input của quá trình này là dạng hình sin, khi qua dòng, output không còn giữ lại hình sin là nguyên nhân tạo ra sóng hài. Sóng hài là tổng của các sóng hình sin, tạo thành chuỗi sóng hình sin bậc cao Fourier. Hầu hết, những nguồn sinh ra sóng hài là từ các thiết bị điện tử, lò hồ quang, máy hàn, biến tần, bộ khởi động điện tử,... hoặc đến từ các tải điện dân dụng như tivi, máy photocopy, lò vi sóng, máy tính,...

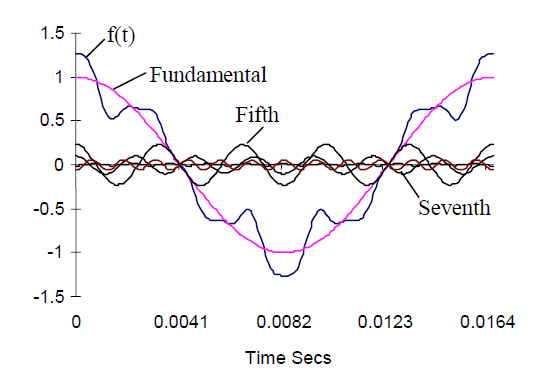

Sóng hài
Sóng hài không có lợi khi vận hành và hoạt động các thiết bị điện tử, ảnh hưởng trực tiếp đến năng lượng điện, có thể gây hư hỏng máy móc và các ảnh hưởng khác như:
- Khiến cáp quá nhiệt, phá hỏng lớp cách điện của cáp
- Gây phát tiếng ồn trên các máy móc, máy biến áp
- Làm giảm tuổi thọ của các thiết bị điện
- Bị nhiễu các thiết bị/ máy móc điện tử
- Khiến động cơ không được bền, giảm tuổi thọ của động cơ và tạo nên tiếng ồn khi chạy
- Sản sinh ra nhiệt lượng khi vận hành nên có khả năng sinh ra cháy nổ
- Tổn hại đến tụ bù do phá hỏng chất điện môi, làm tụ bù bị giảm tuổi thọ, thậm chí phát nổ
- Lãng phí năng lượng
- Bị phạt bởi điện lực (theo thông tư 30 – bộ công thương)

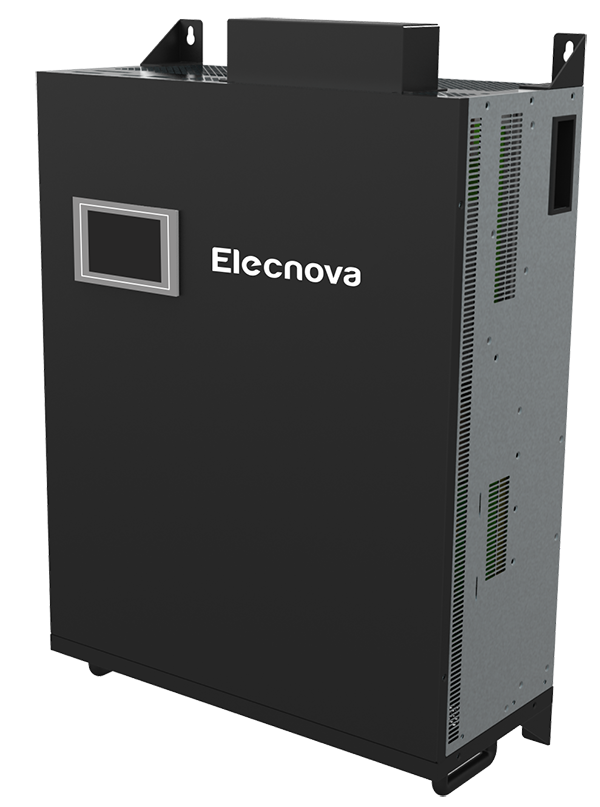

Bộ lọc sóng hài tích cực hay còn gọi là bộ lọc sóng hài chủ động của Elecnova (SFR-APF) là một loại sản phẩm để cải tiến chất lượng điện năng mới để lọc sóng hài chủ động và bù công suất phản kháng. Nó có thể lọc sóng hài (biến thiên theo bậc sóng hài và tần số) và bù công suất phản kháng động lực theo thời gian thực. Nó được sử dụng để khắc phục những thiếu sót của việc triệt tiêu sóng hài thông thường và các phương pháp bù công suất phản kháng như bộ lọc sóng hài thụ động và đạt được chức năng lọc sóng hài và chức năng bù công suất phản kháng của hệ thống.
Bộ lọc sóng hài SFR-APF được sử dụng rộng rãi trong ngành điện, luyện kim, dầu khí, cảng, công nghiệp hóa chất và các doanh nghiệp công nghiệp và khai thác mỏ.
Ưu điểm của bộ lọc sóng hài:
- Khắc phục các sự cố của sóng hài (Nóng cáp, gây tiếng ồn, gây nhiễu, nổ tụ điện)
- Tiết kiệm điện
- Nâng cao chất lượng điện

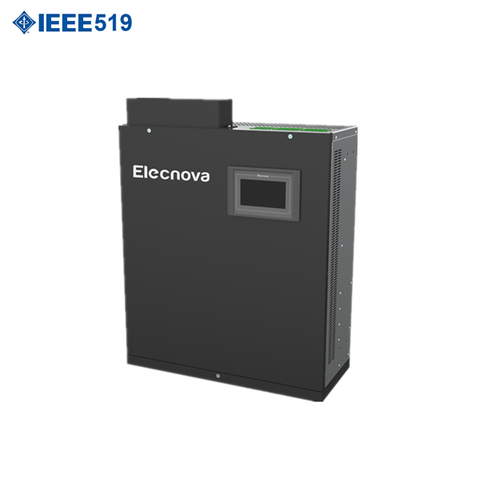

Bộ lọc sóng hài tích cực

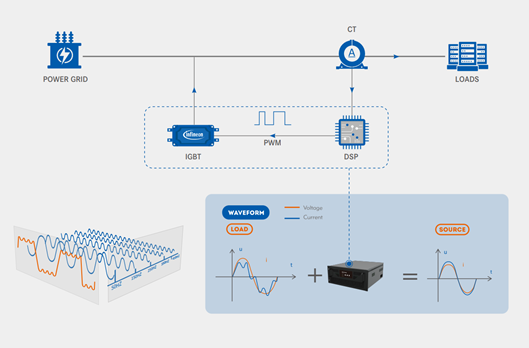

Bộ lọc sóng hài – APF của Elecnova thu tín hiệu dòng điện của tải bởi biến dòng, tách sóng hài bằng FFT thông minh (Fast Fourier Transform) bởi DSP sau đó gửi đến IGBT bên trong bằng tín hiệu PWM. APF sẽ tạo ra dòng điện bù có cùng giá trị nhưng ngược pha với sóng hài để đạt được chức năng lọc động thời gian thực
Sơ đồ nguyên lý bộ lọc sóng hài tích cực
Bộ lọc sóng hài tích cực của Elecnova được lắp đặt theo 2 cách
Cách 1: Bộ lọc sóng hài được lắp đặt trực tiếp tại điểm phát sinh sóng hài
Cách này áp dụng cho các điểm sóng hài cục bộ và lượng sóng hài bé. Khi lắp trực tiếp tại điểm phát sinh sóng hài các tải khác sẽ được bảo vệ tránh khỏi sóng hài do tải cục bộ gây nên
Cách 2: Lắp tại tủ tổng để hạn chế toàn bộ sóng hài
Cách này áp dụng để không phát sinh sóng hài lên lưới điện

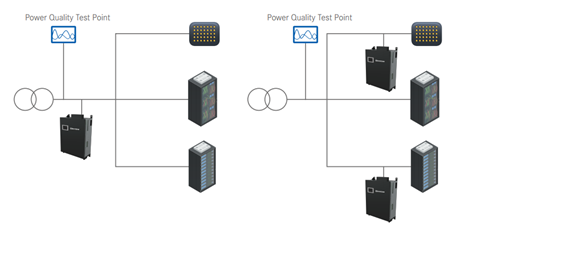

Sơ đồ lắp đặt
Do sóng hài là một vấn đề khó giải quyết của bất cứ nhà máy nào, nếu không có phương pháp lựa chọn tốt sẽ vừa tốn chi phí và vừa không hiệu quả. Vì vậy khi lựa chọn bộ sóng hài, chúng ta cần chú ý những điểm sau:
- Lựa chọn các đơn vị cung cấp, phân phối sóng hài uy tín, chất lượng đảm bảo
- Cần được đánh giá chất lượng điện, đo đạc kỹ càng trước khi đưa ra phương án
- Chú ý đến điện áp, tần số và công suất của bộ lọc sóng hài phù hợp
- Áp dụng theo đúng tiêu chuẩn của bộ công thương đưa ra - Theo thông tư 30/BCT
Bộ lọc sóng hài tích cực là một sản phẩm không quá khó để tìm mua trên thị trường, tuy nhiên không phải đơn vị nào cũng cung cấp các sản phẩm đảm bảo chất lượng. Do đó, lựa chọn đơn vị phân phối uy tín là một trong những yếu tố quan trọng, tiên quyết mà chúng ta cần phải quan tâm. Elecnova Việt Nam là một trong những đơn vị dày dặn kinh nghiệm, cung cấp các sản phẩm điện năng chất lượng với những ưu điểm như:
- Đội ngũ nhân viên chất lượng cao, có kinh nghiệm và chuyên môn trong lĩnh vực điện năng
- Tư vấn về chất lượng điện năng miễn phí
- Đo và lập báo cáo chất lượng điện năng miễn phí
- Đa dạng giải pháp với các chi phí phù hợp với các nhà máy
- Được thử nghiệm sản phẩm trực tiếp
- Bảo hành trong 2 năm
Với những điểm mạnh kể trên, Elecnova Việt Nam không chỉ là địa chỉ uy tín cho bạn chọn lựa không chỉ bộ sóng hài tích cực mà các sản phẩm điện khác. Nếu có bất kỳ thắc mắc gì về sản phẩm, bạn hãy liên hệ với Elecnova Việt Nam để được tư vấn và giải đáp sớm nhất có thể.
