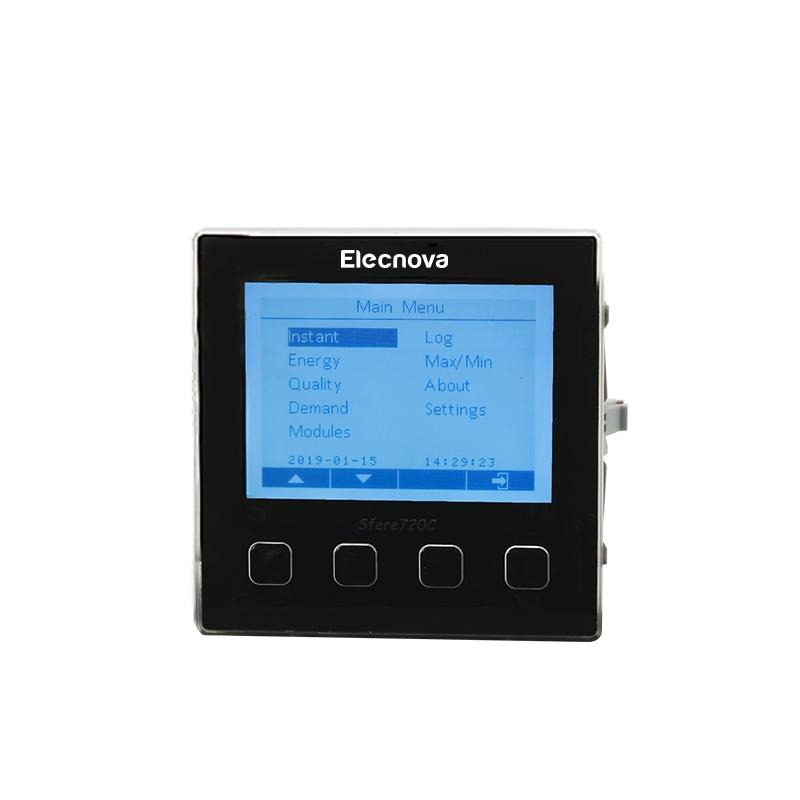

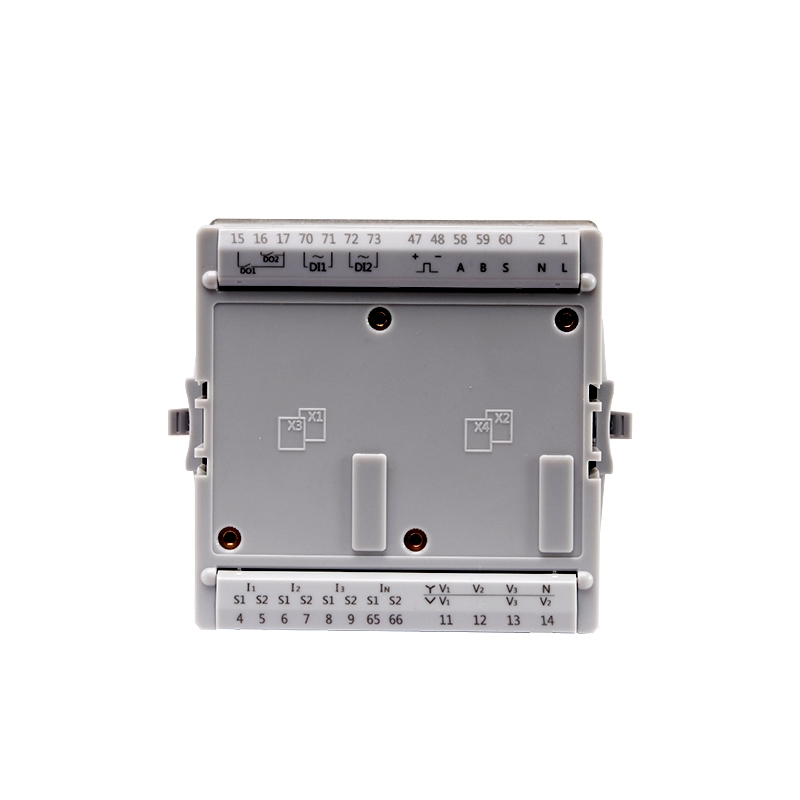

Đồng hồ phân tích chất lượng điện năng SFERE720C là sản phẩm của đồng hồ phân tích chất lượng điện năng Sfere720. Nó được trang bị các chức năng đo biến điện, đo năng lượng và phân tích chất lượng điện năng. Sfere720C cũng có thể được mở rộng lên đến 4 mô-đun ở mặt sau của thiết bị. Ở một số điểm công nghiệp có mục đích, mô-đun tương tự có thể truyền tín hiệu tương tự 0-20mA đến Sfere720C để truy cập vào hệ thống điều khiển công nghiệp phức tạp hoặc thiết lập hệ thống tối ưu hóa tiêu thụ năng lượng độc lập.
Đồng hồ đa chức năng đo các thông số điện bao gồm:
U – Điện áp (V), I – Dòng điện (A)
P – Công suất (W), Q – Công suất phản kháng (Var)
E – Năng lượng tiêu thụ (KWh, Kvarh), F – Tần số (Hz)
THDi – Sóng hài dòng điện (Có biểu đồ, dạng sóng)
THDu – Sóng hài điện áp (Có biểu đồ, dạng sóng)
Thể hiện góc pha, Lưu trữ dữ liệu, lịch sử
Ghi nhận các dữ liệu về tải, dạng sóng
Có truyền thông RS485
Màn hình hiển thị LCD

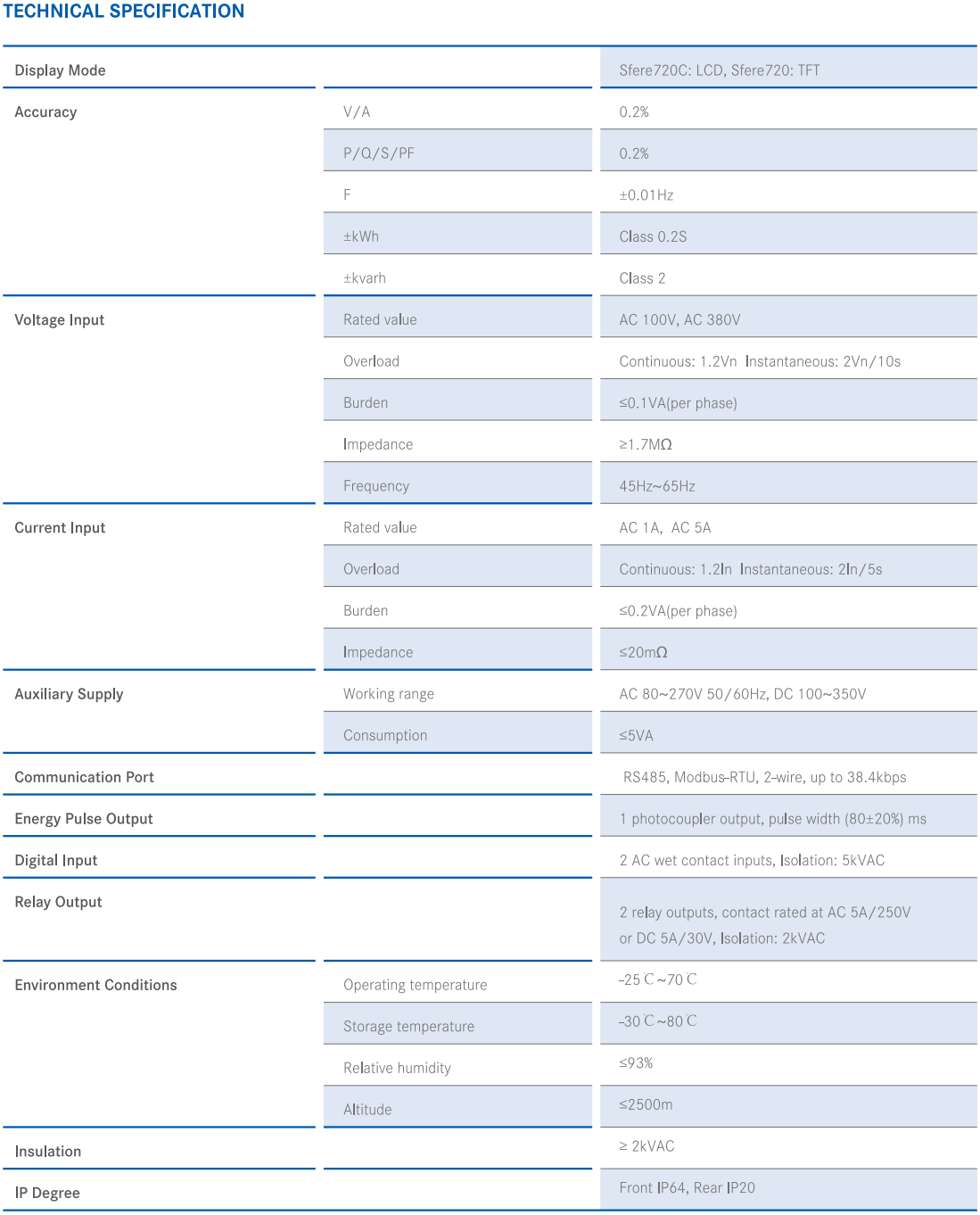

Cấp chính xác:
U, I – 0.2S
Pf, P – 0.5S
Ưu điểm:
Tính năng cao cấp có thể tương đương với PM5500 của Schneider
Màn hình hiển thị TFT
Thể hiện đa dạng thông tin bằng màn hình trực quan (Hiển thị dạng sóng, biểu đồ bậc, góc pha, sóng hài…)

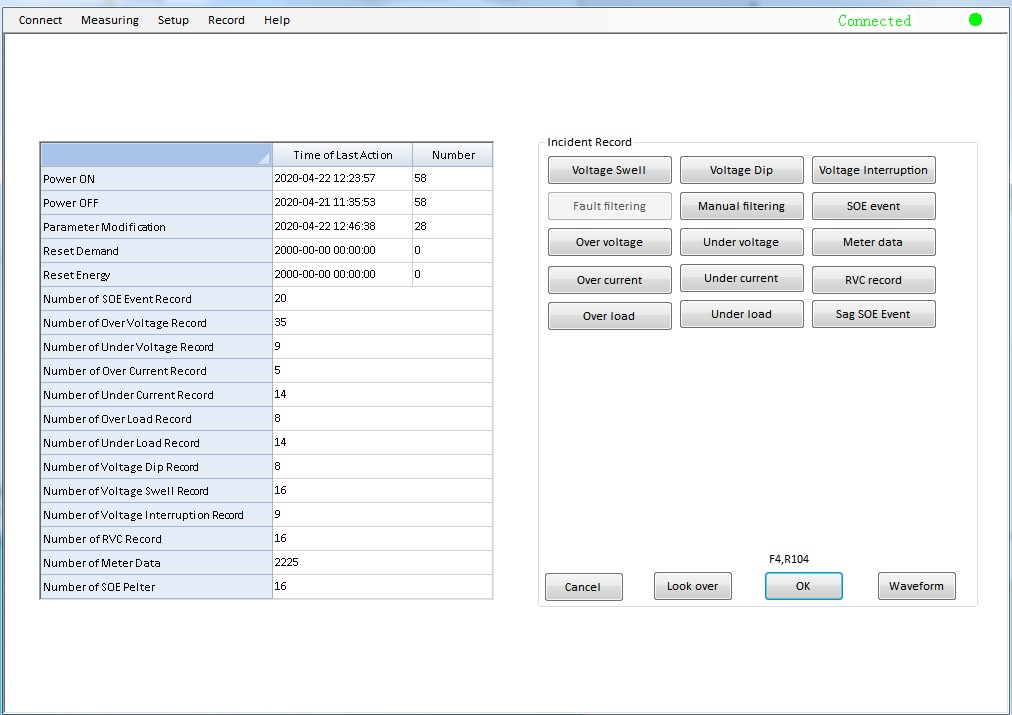

Lưu trữ dữ liệu (Lưu theo sự kiện, giá trị đặt) – 8MB
Cấp chính xác 0.2S (P – KW)
Theo dõi chất lượng điện năng (Sóng hài từ bậc 2 - 63, có hiển thị dạng sóng, theo dõi nhấp nháy điện…)

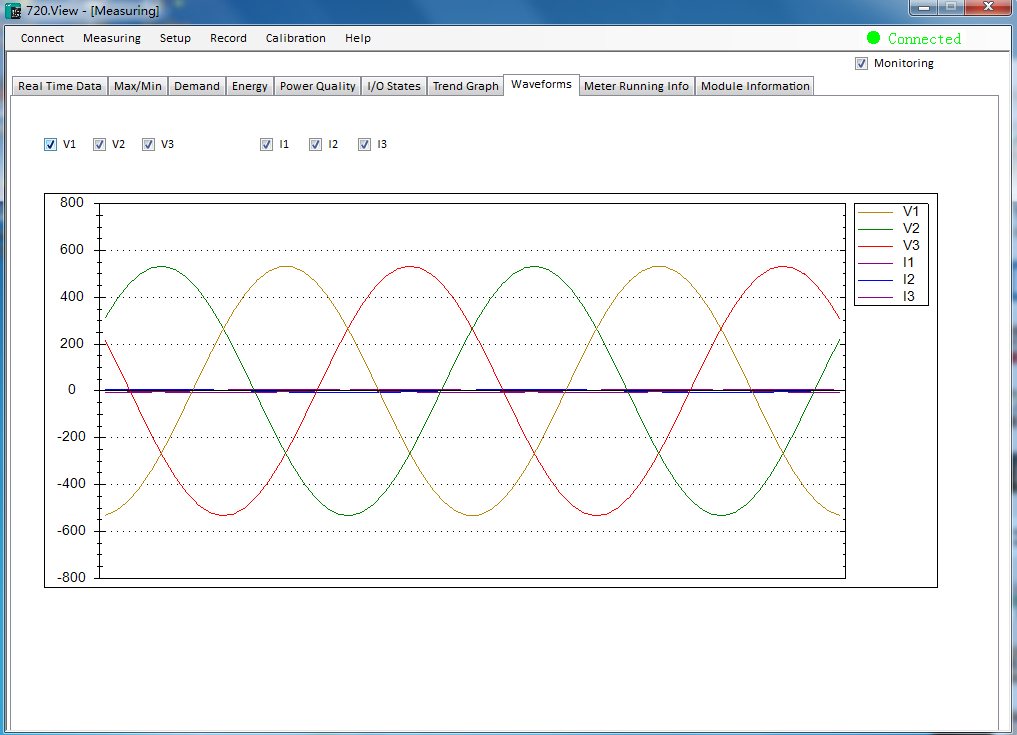

Theo dõi chất lượng điện năng (Hiển thị dạng sóng)
Theo dõi và điều khiển MCCB, ACB

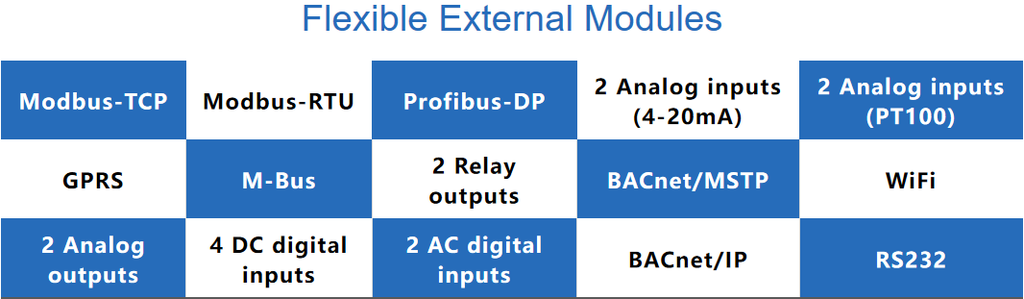

Trang bị truyền thông RS485 cơ bản và nhiều module chuẩn truyền thông lựa chọn (Profibus, wifi, GPRS, BACnet, M-bus…)

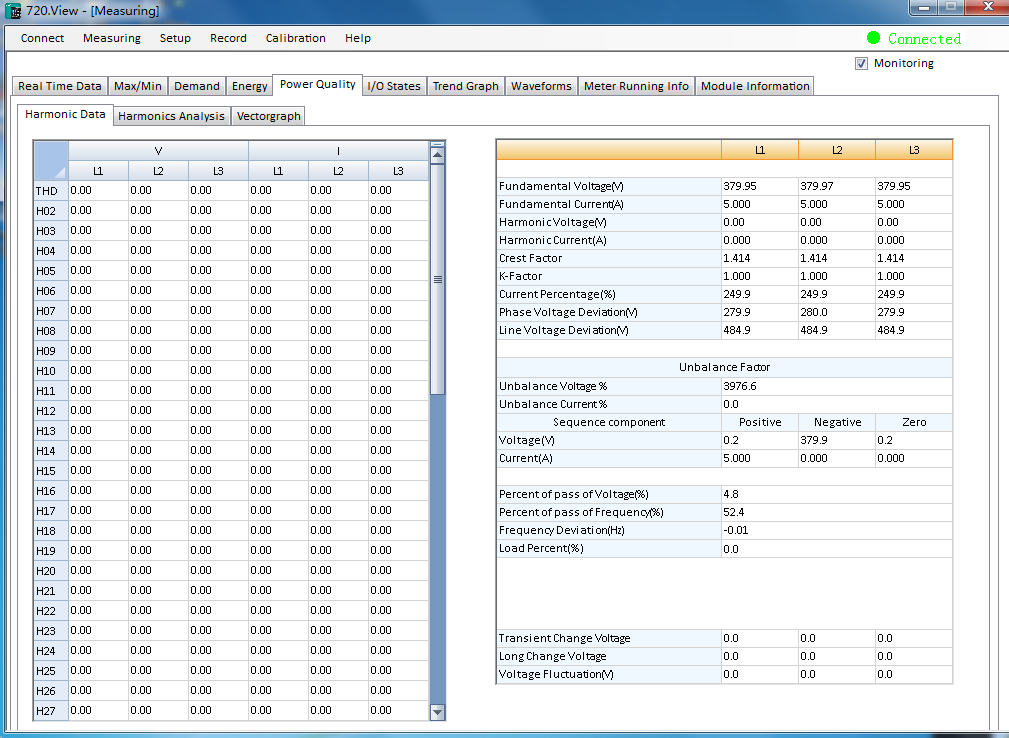

Các tính năng theo dõi từ phần mềm
