Bộ bù công suất phản kháng chủ động được sử dụng vô cùng phổ biến cho các thiết bị điện, là một giải pháp cân bằng điện áp và tăng cường hệ số cos phi để đảm bảo các thiết bị hoạt động an toàn, hiệu quả hơn. Để hiểu rõ hơn về sản phẩm này, các bạn hãy cùng Elecnova Việt Nam tìm hiểu thông tin chi tiết qua bài viết bên dưới.

1. Bộ bù công suất phản kháng chủ động và lợi ích

Bộ bù công suất phản kháng chủ động (SVG) hay còn gọi là bộ bù công suất tĩnh, máy phát tĩnh điện VAR, bộ bù công suất phản kháng tích cực (SVC), bộ bù công suất phản kháng tĩnh là thiết bị để thu phát công suất phản kháng trong lưới điện của nhà máy hoặc nhà cao tầng với mục đích để hiệu chỉnh hệ số công suất, cân bằng dòng điện, cân bằng điện áp, điều chỉnh điện áp và hỗ trợ công suát phản kháng VAR.

SVG là một thiết bị so khớp trở kháng tự động, được thiết kế để đưa hệ thống đến gần hệ số công suất bằng 1 nhất. SVG được sử dụng trong hai trường hợp chính:

- Được kết nối với hệ thống điện, để điều chỉnh điện áp truyền tải ("Transmission SVG")

- Được kết nối gần các tải công nghiệp lớn, để cải thiện chất lượng điện năng ("SVG công nghiệp")

Bộ bù công suất tĩnh trong bài viết này nói tới bộ bù công suất sử dụng trong công nghiệp và tòa nhà. Trong các ứng dụng công nghiệp, SVG thường được đặt gần các tải cao và thay đổi nhanh chóng, chẳng hạn như lò hồ quang, nơi chúng có thể làm dịu điện áp nhấp nháy.

1.1 Các lợi ích chính của bộ bù công suất phản kháng chủ động

- Khả năng cung cấp bù công suất phản kháng điện dung và cảm ứng tức thời.

- Hệ thống sẽ chỉ đưa ra mức công suất phản kháng cần thiết để bù tải thành công.

- Được tối ưu hóa cho các ứng dụng có tính năng động cao mà các khối tụ điện hoặc khối tụ điện thông thường không thể theo dõi tải.

- Có khả năng cung cấp bù cho các phụ tải được cấp bởi máy phát điện mà không có rủi ro bù quá mức.

- Không bị ảnh hưởng bởi điện áp lưới giảm. Ngay cả dưới mức điện áp lưới giảm, dòng điện phản kháng đầy đủ vẫn có thể được cung cấp để đáp ứng nhu cầu cần thiết.

- Quy trình lắp đặt và bảo trì đơn giản.

- Tuân thủ các tiêu chuẩn chất lượng điện và mã lưới điện nghiêm ngặt nhất.

1.2 Nguyên lý của bộ bù công suất phản kháng chủ động

Bộ bù công suất phản kháng chủ động (SVG)là một thiết bị dựa trên điện tử công suất được kết nối song song với tải yêu cầu bù công suất phản kháng. SVG hoạt động như một nguồn dòng được kiểm soát cung cấp bất kỳ loại dạng sóng hiện tại nào trong thời gian thực.

Khi tải tạo ra dòng điện cảm ứng hoặc điện dung, nó làm cho dòng điện tải bị trễ hoặc dẫn điện áp. Một SVG phát hiện chênh lệch góc pha và đưa dòng điện đi hoặc trễ trong thời gian thực vào hệ thống điện, làm cho góc pha của dòng điện gần giống với góc pha của điện áp, đưa hệ số công suất cơ bản về trạng thái thống nhất.

2.  Bộ bù công suất phản kháng chủ động của Elecnova

SFR-SVG là sản phẩm bù công suất phản kháng tĩnh (bộ bù công suất phản kháng chủ động) thế hệ mới (viết tắt là SVG) và nó đại diện cho ứng dụng kỹ thuật mới nhất trong bù công suất phản kháng. SVG được kết nối song song trong lưới điện và tương đương với nguồn dòng phản kháng có thể thay đổi được và dòng điện phản kháng của nó có thể được điều khiển linh hoạt để tự động bù công suất phản kháng theo yêu cầu của hệ thống. Một mặt, nó giải quyết vấn đề bù chuyển mạch của các tụ đấu nối song song của nhiễu phản kháng sóng hài một cách hiệu quả; mặt khác, nó có thể triệt tiêu hoặc xử lý méo hài theo yêu cầu thực tế của người sử dụng, do đó làm sạch môi trường lưới điện.

Các ưu điểm của bộ bù công suất phản kháng chủ động:

- Phần bù công suất phản kháng: Cos Φ = 1,00.

- Chỉnh sửa liên tục - kiểm soát ít bước hơn. SVG điều khiển từ 0 - kVAr xếp hạng là một dải liên tục. Hãy coi nó như một hệ số công suất VSD.

- Bù điện dung và cảm ứng: -1 đến +1.

- Thời gian đáp ứng 5ms với hiệu chỉnh hoàn toàn trong vòng chưa đầy 20ms. Thích hợp cho các tải động cao, nơi hệ số công suất dao động nhanh hoặc theo bước lớn, ví dụ: máy cưa, cần trục, thợ hàn.

- Không có quá mức bù hoặc dưới mức bù như kinh nghiệm với hệ thống chuyển mạch tụ điện.

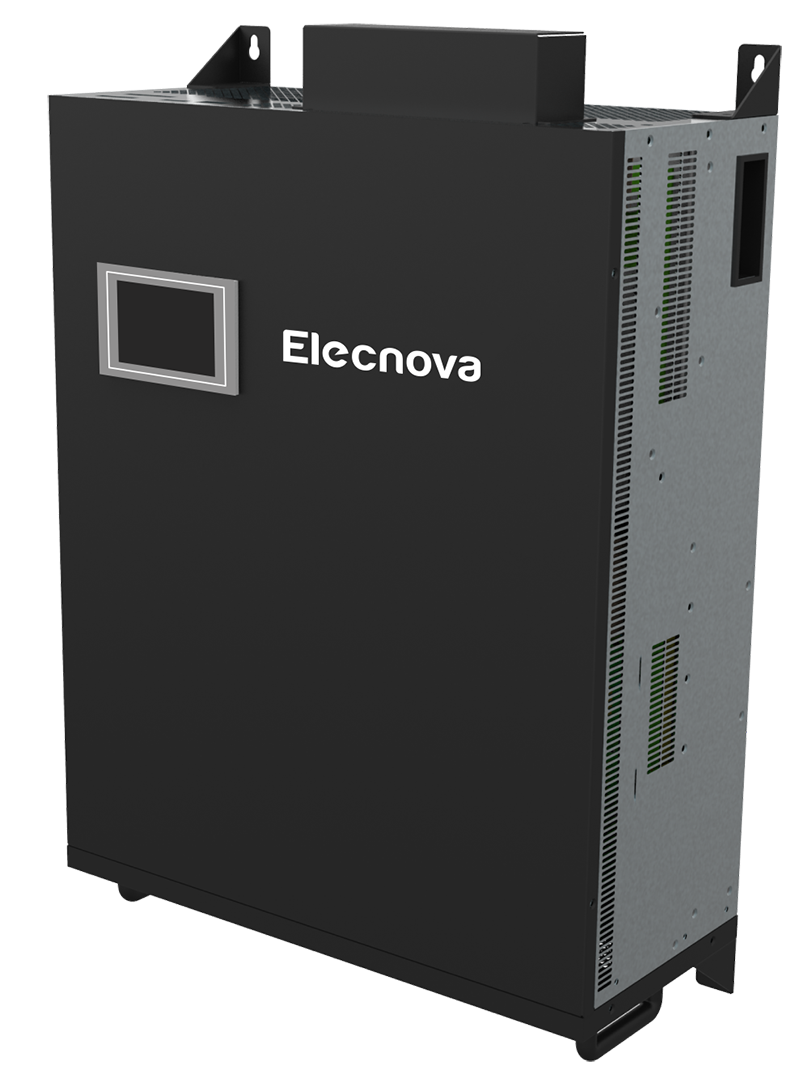

Bộ bù công suất phản kháng chủ động

Bộ bù công suất phản kháng chủ động

3. Nguyên lý và cấu tạo bộ lọc sóng hài tích cực

SVG thu tín hiệu dòng điện của tải bởi CT (biến dòng), DSP theo dõi dòng lệnh nhanh chóng sau đó tính toán tốc độ thay đổi công suất phản kháng bằng thuật toán thông minh để gửi dữ liệu đến IGBT bằng tín hiệu PWM. Cuối cùng dòng điện bù cảm ứng hoặc dẫn điện được tạo ra trên biến tần để đạt được bù công suất phản kháng động thời gian thực.

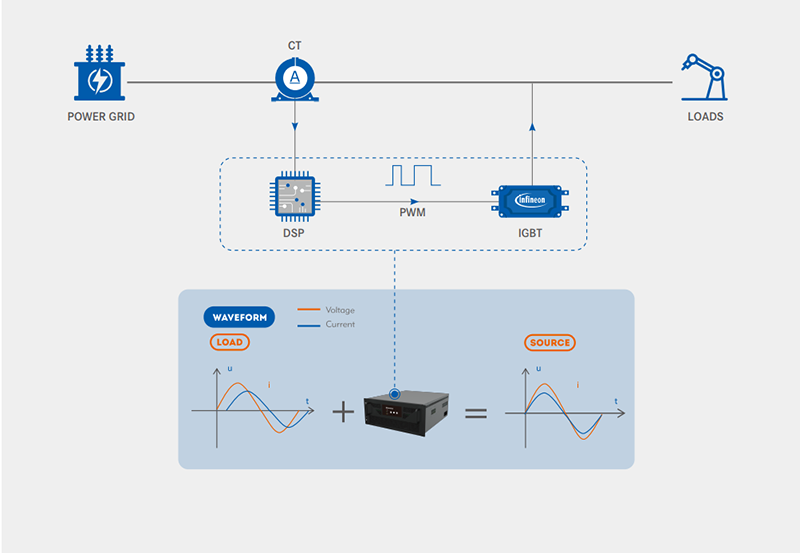

Sơ đồ nguyên lý bộ bù công suất phản kháng chủ động

Sơ đồ nguyên lý bộ bù công suất phản kháng chủ động

4. Một số lưu ý khi lựa chọn bộ bù công suất phản kháng chủ động

Do lựa chọn bù công suất phản kháng chủ động là một vấn đề khó giải quyết của bất cứ nhà máy nào, nếu không có phương pháp lựa chọn tốt sẽ vừa tốn chi phí và vừa không hiểu quả. Vì vậy khi lựa chọn bộ công suất phản kháng chủ động, chúng ta cần chú ý những điểm sau:

- Lựa chọn các đơn vị cung cấp, phân phối bộ bù công suất phản kháng uy tín, chất lượng đảm bảo

- Cần được đánh giá chất lượng điện, đo đạc kỹ càng trước khi đưa ra phương án

- Chú ý đến điện áp, tần số và công suất của bộ bù công suất phản kháng phù hợp

- Áp dụng theo đúng tiêu chuẩn của bộ công thương và ngành điện lực đưa ra

5. Đơn vị cung cấp bộ bù công suất phản kháng uy tín

Bộ bù công suất phản kháng chủ động là một sản phẩm không quá khó để tìm mua trên thị trường, tuy nhiên không phải đơn vị nào cũng cung cấp các sản phẩm đảm bảo chất lượng. Do đó, lựa chọn đơn vị phân phối uy tín là một trong những yếu tố quan trọng, tiên quyết mà chúng ta cần phải quan tâm. Elecnova Việt Nam là một trong những đơn vị dày dặn kinh nghiệm, cung cấp các sản phẩm điện năng chất lượng với những ưu điểm như:

- Đội ngũ nhân viên chất lượng cao, có kinh nghiệm và chuyên môn trong lĩnh vực điện năng

 - Tư vấn về chất lượng điện năng miễn phí

- Đo và lập báo cáo chất lượng điện năng miễn phí

- Đa dạng giải pháp với các chi phí phù hợp với các nhà máy

- Được thử nghiệm sản phẩm trực tiếp

- Bảo hành trong 2 năm

Elecnova - đơn vị cung cấp thiết bị điện uy tín, chất lượng

Elecnova - Đơn vị cung cấp thiết bị điện uy tín, chất lượng

Với những điểm mạnh kể trên, Elecnova Việt Nam không chỉ là địa chỉ uy tín cho bạn chọn lựa không chỉ bộ tụ bù công sức phản kháng kết hợp sóng hài mà các sản phẩm điện khác. Nếu có bất kỳ thắc mắc gì về sản phẩm, bạn hãy liên hệ với Elecnova Việt Nam để được tư vấn và giải đáp sớm nhất có thể.
