Những quy định về sóng hài trong hệ thống điện phân phối tại Việt Nam

Những quy định về sóng hài trong hệ thống điện phân phối tại Việt Nam

  • Hạnh Phạm
  • 0 bình luận

Sóng hài có ảnh hưởng xấu tới nguồn điện, gây các tác hại không mong muốn cho người sử dụng. Chính vì vậy, cầnn phải có các quy định về sóng hài để đảm bảo hệ thống điện phân phối hoạt động được tốt nhất. Hãy cùng Elecnova Việt Nam tìm hiểu về sóng hài, các tác hại và quy định về sóng hài với bài dưới đây nhé!

1. Sóng hài là gì?

Sóng hài là các điện áp hay dòng điện hình sin có tần số là bội số của tần số công nghiệp (tần số cơ bản), do hiện diện của các tải phi tuyến trong lưới điện.

Sóng hài là một dạng nhiễu không mong muốn, ảnh hưởng trực tiếp tới chất lượng nguồn điện năng.

Sóng hài cần được chú ý tới điện áp hoặc dòng điện hài cao hơn mức độ cho phép.

Sóng hài gây nên tình trạng quá nhiệt, ảnh hưởng tới nguồn điện và tụ bù

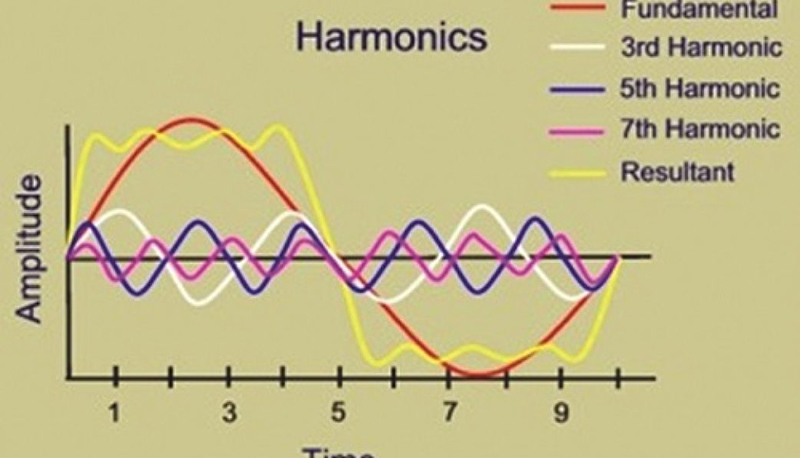

Mô hình mô phỏng sóng hài

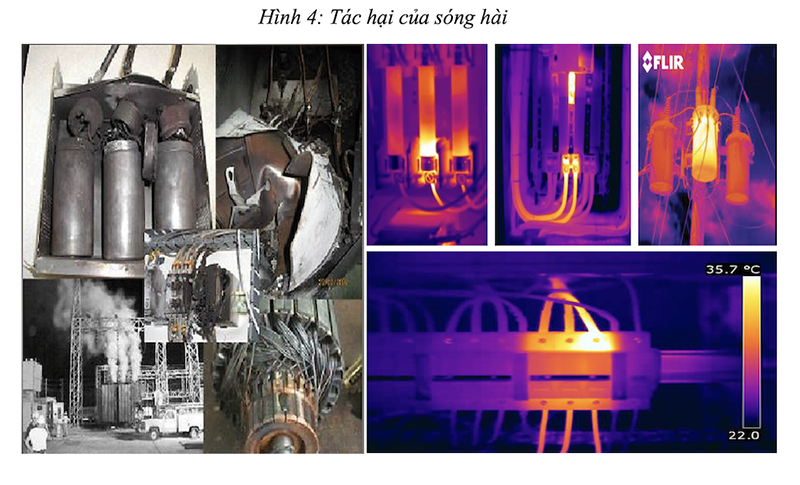

2. Tác hại của sóng hài

Sóng hài gây nhiều ảnh hưởng cho nguồn điện, bởi là một dạng nhiễu không mong muốn, sóng hài gây nên tình trạng quá nhiệt, phá hỏng nguồn điện năng cho cáp.

Tụ điện quá nhiệt và trong phần lớn các trường hợp có thể dẫn tới phá hủy chất điện môi. Động cơ bị quá nhiệt gây ra tiếng ồn và sự dao động của momen xoắn trên rotor dẫn đến sự cộng hưởng cơ khí và gây rung.

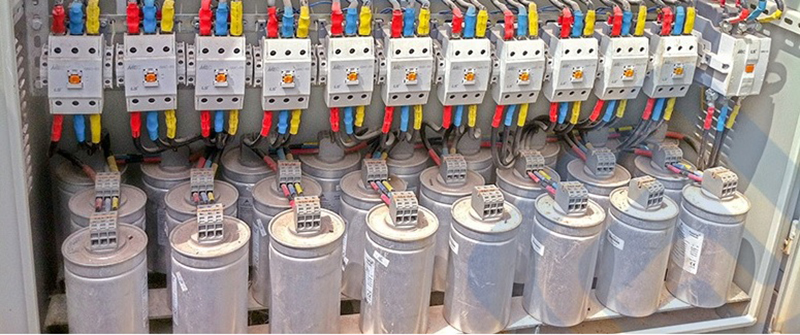

Sóng hài gây nên tình trạng quá nhiệt, ảnh hưởng tới nguồn điện và tụ bù

  • Khi bị sóng hài tác động và ảnh hưởng, các thiết bị bảo vệ điện có thể báo lỗi, thiết bị đo sẽ cho ra kết quả sai lệch và các mạch điều khiển trong dây truyền tự động có thể bị chạy sai hoặc gặp phải tình trạng nhiễu loạn.
  • Giảm tuổi thọ của động cơ điện,gây ra quá nhiệt động cơ, gây tiếng ồn lớn khi vận hành.

  • Gây cháy nổ máy biến áp

  • Gây ra tình trạng phồng tụ bù, hỏng tụ bù hoặc thậm chí là nổ tụ bù

  • Gây ra tình trạng lãng phí năng lượng điện

Có rất nhiều nguyên nhân gây ra sóng hài, trong đó phải nói đến như: các tải phi tuyến như động cơ biến tần, hệ truyền động điện, lò luyện hồ quang, máy hàn hồ quang, máy biến áp, bộ nghịch lưu, máy tính hoặc các thiết bị điện tử khác. Điện áp đầu vào của tải phi tuyến là dạng hình sin nhưng dòng qua nó có dạng không sin.

Sóng hài gây nên nhiều vấn đề cho hệ thống điện

Sóng hài gây nên nhiều vấn đề cho hệ thống điện

3. Những quy định về sóng hài

Tại Điều 7 Thông tư 39/2015/TT-BCT ngày 18/11/2015 của Bộ Công Thương đã quy định: Tổng độ biến dạng sóng hài điện áp tại mọi điểm đấu nối trung và hạ áp không được vượt quá giới hạn như sau:

  • Tổng biến dạng sóng hài: ≤ 6,5%

  • Biến dạng riêng lẻ: ≤ 3,0%

Tại điều 32 của Thông tư 39 cũng có những quy định về sóng hài đối với các thiết bị sử dụng điện năng mà khách hàng sử dụng:

  • Cấp điện áp trung áp và hạ áp có công suất nhỏ hơn 50 kW: Giá trị dòng điện của sóng hài bậc cao không được vượt quá 20% dòng điện phụ tải;

  • Tổng độ biến dạng của sóng hài dòng điện được đo đếm theo tiêu chuẩn IEC1000-4-7,sẽ kéo dài ít nhất 24 giờ với tổng chu kỳ là 10 phút 01 lần. Thời gian  chậm nhất là  6 tháng kể từ thời điểm phát hiện thiết bị của khách hàng không đạt được những giá trị đã quy định, thì khách hàng phải áp dụng các biện pháp khắc phục để đạt được giá trị tổng độ biến dạng sóng hài dòng điện trong giới hạn cho phép.

4. Tuân thủ đúng nguyên tắc để hạn chế vi phạm quy định sóng hài

Để tránh các tác hại xấu mà sóng hài gây ra với nguồn điện, trong quá trình sử dụng, người dùng cần tuân thủ một số nguyên tắc nhất định:

  • Sử dụng nguồn điện cần có bộ lọc sóng hài ngoài, hoặc đổi bộ biến tần sóng sang dạng biến tần phát sóng hài thấp hơn.

  • Sử dụng cuộn kháng lọc sóng hài cho tụ bù nhằm đảm bảo cho tụ bù có tuổi thọ lâu hơn.

  • Khi sử dụng, cần lựa chọn các thiết bị ít gây sóng hài và giảm thiểu sóng hài.

  • Sử dụng giải pháp chỉnh lưu 12 xung

5. Elecnova Việt Nam- Địa chỉ uy tín cung cấp bộ lọc sóng hài chủ động

Nếu như đang có ý định tìm kiếm một địa chỉ uy tín và chất lượng về bộ lọc sóng hài chủ động, giảm thiểu tác động xấu đến nguồn điện gia đình bạn sử dụng thì Elecnova Việt Nam là một nhà cung cấp bộ lọc sóng hài chủ động vô cùng uy tín.

Lý do bạn nên tìm bộ lọc sóng hài chủ động tại Elecnova Việt Nam?  Elecnova tự hào là nhà sản xuất hàng đầu về giải pháp giám sát và giải pháp chất lượng điện.

Nếu có bất kỳ thắc mắc về sóng hài hoặc các thiết bị liên quan đến điện năng, hãy liên hệ ngay tới Elecnova Việt Nam để được hỗ trợ tốt nhất!

Trên đây, Elecnova Việt Nam đã cung cấp tới bạn đọc thông tin về sóng hài, về tác động và quy định cũng như các nguyên tắc cơ bản để hạn chế vi phạm quy định về sóng hài. Hy vọng bài viết mang lại những thông tin cần thiết và hữu ích đến bạn đọc.
