Những tác hại của sóng hài đến hệ thống điện

Những tác hại của sóng hài đến hệ thống điện

  • Hạnh Phạm
  • 0 bình luận

Nhiễu sóng hài vẫn luôn là vấn đề rất lớn ảnh hưởng tới chất lượng điện năng, các loại thiết bị điện tử. Thực tế, các thiết bị điện được thiết kế phù hợp với dòng điện hình sin nhưng khi sóng hài làm biến dạng dòng điện sẽ gây ra tình trạng hư hỏng đối với thiết bị. Do đó, việc nắm rõ nguồn gốc, các tác hại của sóng hài có thể giúp bạn có những giải pháp xử lý hiệu quả nhất. Vì vậy, bài viết dưới đây Elecnova Việt Nam sẽ chia sẻ đến bạn những thông tin mà bạn cần biết về hiện tượng nhiễu sóng hài!.

1. Sóng hài sinh ra từ đâu?

Sóng hài được hình thành khi dòng điện hoặc điện áp hoạt động ở mức tần số là bội nguyên của tần số sóng cơ bản. Do đó, với sóng cơ bản là 50Hz thì tần số sóng hài bậc 2 là 100Hz và bậc 3 là 150Hz...

Nhiễu sóng hài còn được sinh ra khi tải phi tuyến kết nối trực tiếp với hệ thống điện phân phối. Hiện tượng này tạo ra nhiễu sóng hài điện áp, làm biến dạng điện áp vì các dòng điện hài chạy qua các trở kháng của hệ thống. Các tải phi tuyến thường là bộ chuyển đổi nguồn, Bộ biến tần, máy photo, máy tính cá nhân, máy in….

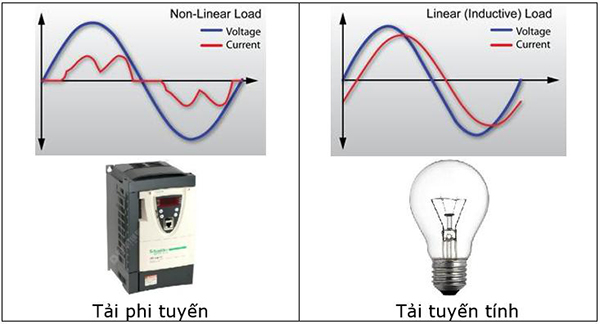

Nguồn gốc của nhiễu sóng hài

Nguồn gốc của nhiễu sóng hài

2. Những ảnh hưởng của sóng hài đến hệ thống điện

Nhiễu sóng hài gây ảnh hưởng xấu đến toàn bộ hệ thống điện cũng như các thiết bị điện, cụ thể một số tác hại của sóng hài dưới đây:

  • Gây ra hiện tượng quá nhiệt ở các bộ phận, phá hỏng lớp cách điện, có thể gây cháy nổ và giảm tuổi thọ của thiết bị điện phân phối

  • Gây ra cộng hưởng cơ khí và gây rung do sóng hài gây ra các tiếng ồn và những sự dao động của momen xoắn trên rotor

  • Tăng chi phí vận hành do tăng dòng điện phụ tải

  • Gây ra một số sự cố đối với thiết bị do biến dạng điện áp như: Lỗi ngắn mạch đóng cắt của thiết bị, lỗi tụ điện, các vấn đề SCADA, hỏng chấn lưu,...

  • Gây ảnh hưởng nghiêm trọng đến tụ bù do phá hỏng chất điện môi

  • Làm màn hình nhấp nháy, gây ra các tiếng ồn mạnh trong thiết bị do sóng hài gây nhiễu điện từ mạnh

  • Bị phạt đền hóa đơn tiền điện do hệ sống công suất phản kháng thấp

3. Một số ví dụ về tác hại của sóng hài

Để hiểu rõ hơn về các tác hại của sóng hài, bạn có thể tham khảo qua một số ví dụ sau đây:

  • Lỗi đóng cắt: là khi giá trị cực đại của nhiễu sóng hài cao hơn nhiều lần so với sóng dòng điện hình sin ở mức tần số cơ bản

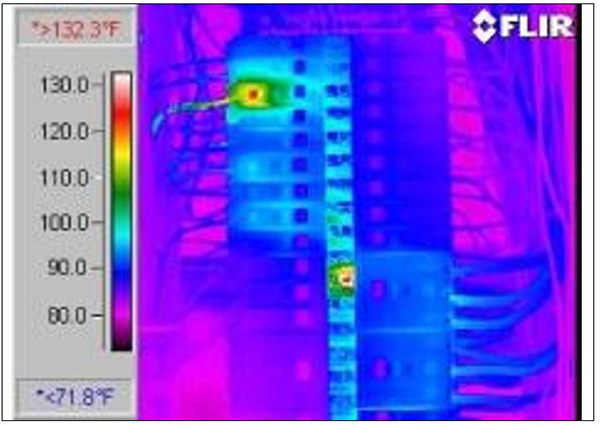

 Lỗi đóng cắt thiết bị do sóng hài gây ra

 Lỗi đóng cắt thiết bị do sóng hài gây ra

  • Tăng nhiệt động cơ: Dòng điện xoáy trong lõi của động cơ điện bị tổn thất do các thành phần điện áp có tần số cao, dẫn đến tăng nhiệt của lõi và cuộn dây.

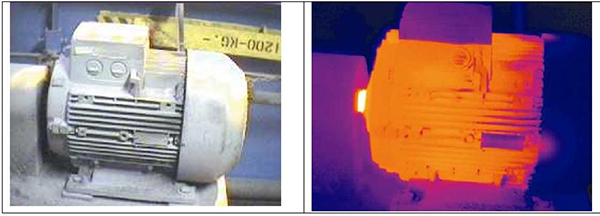

Động cơ bị tăng nhiệt cao

Động cơ bị tăng nhiệt cao

  • Giảm hệ số công suất và hỏng tụ điện: Khi lượng sóng hài nhiều dẫn đến hệ số công suất bị giảm đi rất nhiều, gây ra các tổn thất nhiệt dẫn đến hỏng tụ điện.

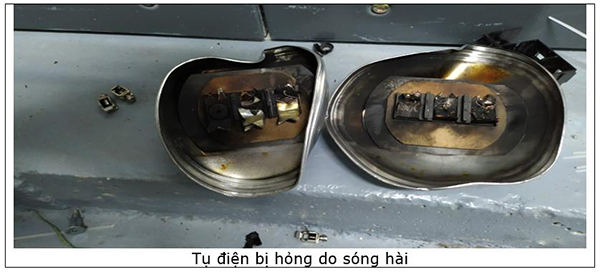

Hỏng tụ điện do sóng hài

Hỏng tụ điện do sóng hài

4. Giải pháp xử lý sóng hài

Hiện nay, nhu cầu sử dụng điện và các loại thiết bị cũng như tải phi tuyến tính ngày một tăng, do đó việc xử lý sóng hài càng trở nên quan trọng hơn hết. Phụ thuộc vào những tình trạng cụ thể sẽ có những giải pháp phù hợp. Tuy nhiên, có một số phương pháp giảm sóng hài thường được ứng dụng dưới đây:

  • Sử dụng cuộn kháng: là các cuộn dây tạo thành từ trường giúp hạn chế tốc độ của dòng điện khi chạy quả để giảm sóng hài và bảo vệ thiết bị

  • Bộ lọc sóng hài thụ động: giúp cung cấp đường dẫn trở kháng thấp cho các dòng điện hài, làm giảm lượng sóng hài qua hệ thống phân phối và cải thiện hệ số công suất.

  • Dùng bộ lọc sóng hài chủ động: bộ lọc LCL, bộ lọc chủ động mắc song song,... là các bộ lọc được sử dụng nhiều nhờ hiệu quả tốt

  • Dùng biến tần 12 xung, 18 xung

5. Bộ lọc sóng hài tích cực AHF tại Elecnova Việt Nam - Giải pháp ổn định chất lượng điện cho nhà máy

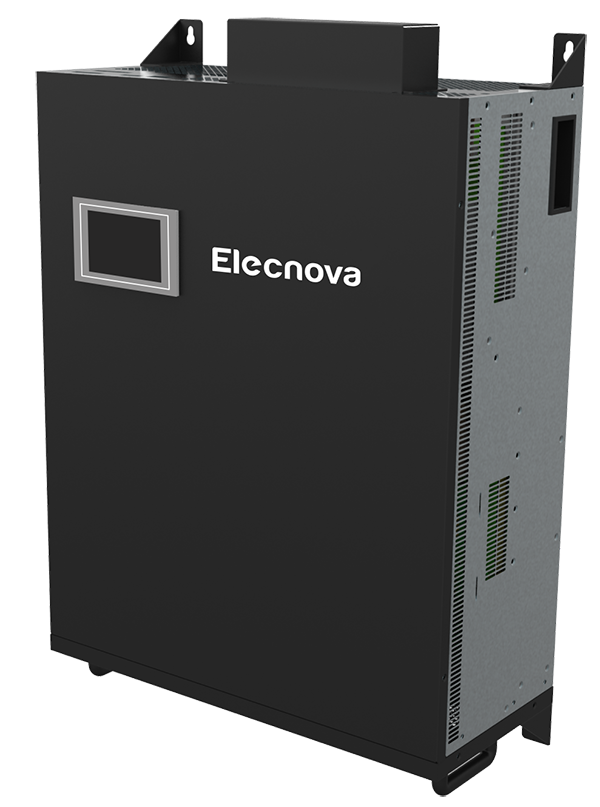

Bộ lọc sóng hài tích cực AHF

Bộ lọc sóng hài tích cực AHF

Với những tác hại nghiêm trọng của sóng hài, việc sắm một thiết bị giúp lọc nhiễu sóng hài vô cùng quan trọng. Tuy nhiên, hiện nay trên thị trường có quá nhiều các thiết bị hỗ trợ lọc sóng hài khiến bạn khó khăn trong việc lựa chọn. Vậy hãy tham khảo bộ lọc sóng hài tích cực AHF tại Elecnova Việt Nam.

Sản phẩm là một bộ lọc sóng hài chủ động với công nghệ mới của Elecnova giúp cải tiến chất lượng điện năng và bù công suất phản kháng. Thiết bị còn giúp khắc phục những thiếu sót trong việc triệt tiêu sóng hài thông thường. Bên cạnh đó, sản phẩm còn có một số ưu điểm nổi bật sau:

  • Khắc phục các sự cố như nóng cáp, tiếng ồn lớn, gây nhiễu, nổ tụ điện,... do nhiễu sóng hài gây ra

  • Tiết kiệm điện năng

  • Nâng cao chất lượng lưới điện, bảo vệ các thiết bị điện

Ngoài ra, khi mua sản phẩm bộ lọc sóng hài tích cực AHF tại Elecnova Việt Nam, khách hàng còn nhận được những ưu đãi như:

  • Giá thành vô cùng hợp lý đối với chất lượng sản phẩm

  • Được thử nghiệm sản phẩm trước khi mua

  • Chính sách bảo hành lên đến 2 năm

  • Được tư vấn, hỗ trợ kiểm tra lắp đặt

Bài viết trên là những chia sẻ của Elecnova Việt Nam về nhiễu sóng hài cũng như các tác hại và biện pháp xử lý hiệu quả. Hy vọng qua bài viết bạn đã có thêm những thông tin hữu ích.
