Bộ lọc sóng hài tích cực là gì? Cấu tạo, ưu điểm của bộ lọc sóng hài AHF

Bộ lọc sóng hài tích cực là gì? Cấu tạo, ưu điểm của bộ lọc sóng hài AHF

  • Hạnh Phạm
  • 0 bình luận

Bộ lọc sóng hài tích cực  là dòng sản phẩm mới được sản xuất để khử sóng hài trong hệ thống điện, để đáp ứng tiêu chuẩn ngày càng cao của ngành điện. Nó có thể lọc được nguồn sóng hài gây ra từ phụ tải cũng như từ nguồn cung cấp. Elecnova sẽ giới thiệu cho bạn các thông tin chi tiết về cấu tạo và ưu điểm của thiết bị này trong bài viết sau.

1. Bộ lọc sóng hài tích cực là gì?

Bộ lọc sóng hài tích cực là thiết bị giúp giải quyết được các vấn đề trên lưới, tăng hệ số công suất, giảm độ méo dạng sóng hài về tiêu chuẩn, giảm tổn thất lưới điện một cách nhanh chóng, ổn định điện áp làm việc, tăng độ cung cấp điện.

Bộ lọc sóng hài AHF giúp bảo vệ các thiết bị khỏi nhiễu, giúp các hệ thống cáp, máy biến áp không bị ồn hoặc bị nóng.

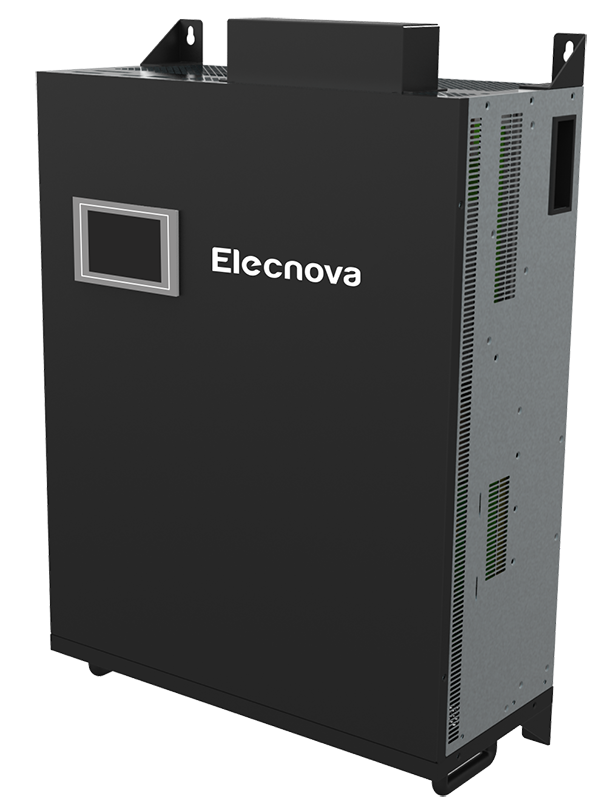

Bộ lọc sóng hài tích cực

Bộ lọc sóng hài tích cực

2. Cấu tạo bộ lọc sóng hài AHF

Bộ lọc sóng hài AHF có cấu tạo gồm các thành phần chính sau:

  1. Khối đo lường: Có nhiệm vụ đo lường các sóng hài thực tế trong lưới điện rồi chuyển xuống cho bộ phân tích

  2. Khối điều khiển DSP: Bằng thuật toán Fast Fourier, bộ điều khiển phân tích sóng hài và chuyển thành chuỗi Fourier toán học, từ đó tính toán được lượng sóng hài phát ngược để triệt tiêu sóng hài hiện có

  3. Khối IGBT: Sau khi phân tích bởi bộ điều khiển DSP, tín hiệu sẽ được chuyển đến và tạo thành những xung PWM điều khiển khối IGBT phát ra lượng sóng hài ngược triệt tiêu sóng hài trong hệ thống

Như vậy, với cấu tạo đơn giản nhưng bộ lọc sóng hài tích cực có thể lọc dứt điểm sóng hài trong hệ thống điện và giúp khách hàng chống các tác hại hoặc nguy cơ cháy nổ

3. Nhiệm vụ chính của bộ lọc sóng hài AHF

3.1 Lọc sóng hài dòng điện

Bộ lọc sóng hài AHF bù các thành phần sóng hài dòng điện có ý nghĩa quan trọng đối các tải công suất nhỏ và vừa.

  • Việc giảm thành phần sóng hài dòng điện trong lưới còn có tác dụng giảm độ méo dạng điện áp lưới tại điểm đấu dây chung.

  • Bù dòng điện thường được đấu nối song song với tải, tốc độ đáp ứng khoảng vài chục ms.

  • Bù sóng hài dòng điện, bù công suất phản kháng, bù thành phần dòng điện không đối xứng, giảm nhấp nháy điện áp.

3.2 Bù công suất phản kháng

  • Bộ lọc sóng hài tích cực thực hiện bù công suất phản kháng.

  • Bộ lọc sóng hài AHF với chức năng lọc được thiết kế với các cấu hình giới hạn ở mức độ công suất nhỏ.

  • Nhiều thiết bị bù tuy có đáp ứng chậm hơn nhưng giá thành rẻ. Ví dụ bù bằng SVC – đóng ngắt bằng thyristor.

3.3 Cân bằng điện áp

  • Khi phụ tải nhạy cảm với sự xuất hiện sóng hài điện áp từ nguồn, bộ lọc sóng hài AHF sẽ được xem xét đến.

  • Trong hệ thống điện, bù điện áp ít được chú ý do nguồn thường có trở kháng thấp và điện áp tiêu thụ tại điểm đấu dây chung duy trì trong phạm vi giới hạn cơ bản đối với các sự cố tăng hoặc giảm áp.

  • Bù điện áp có tốc độ đáp ứng khoảng vài chục μs đến vài ms và thường đấu nối nối tiếp với hệ thống tải.

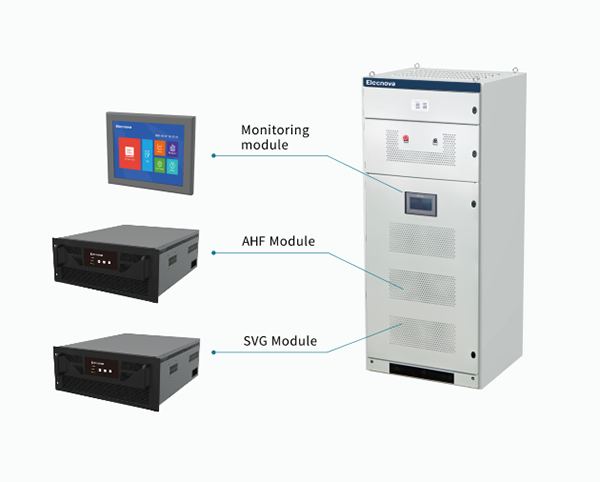

Bộ lọc sóng hài AHF

Bộ lọc sóng hài AHF

4. Elecnova Việt nam - Cung cấp bộ lọc sóng hài AHF hiện đại, hiệu quả nhất

Trên thị trường hiện nay, bạn không quá khó để tìm mua bộ lọc sóng hài AHF, tuy nhiên để lựa chọn được sản phẩm chính hãng, chất lượng lại không hề dễ dàng. Elecnova Việt Nam tự hào là đơn vị đơn vị phân phối uy tín mà bạn không thể bỏ lỡ.

Chúng tôi chuyên cung cấp các sản phẩm điện năng chất lượng, luôn được khách hàng đánh giá cao về:

  • Đội ngũ nhân viên chất dày dặn kinh nghiệm và chuyên môn trong lĩnh vực điện năng, sẵn sàng, nhiệt tình tư vấn.

  • Chúng tôi cung cấp cho khách hàng đa dạng giải pháp với các chi phí phù hợp.

  • Khách hàng của Elecnova sẽ được thử nghiệm sản phẩm trực tiếp.

  • Hỗ trợ khách hàng bảo hành lên tới 2 năm

Nếu có bất kỳ thắc mắc gì về sản phẩm, bạn hãy liên hệ với Elecnova Việt Nam để được tư vấn và giải đáp kịp thời.
