Cấu tạo và nguyên lý hoạt động của bộ lọc sóng hài Elecnova

Cấu tạo và nguyên lý hoạt động của bộ lọc sóng hài Elecnova

  • Elecnova
  • 0 bình luận

Sóng hài là một loại sóng tồn tại song song với các thiết bị điện, máy móc. Chúng mang những ảnh hưởng xấu vì làm giảm chất lượng của nguồn điện. Vậy sóng hài là gì? Ta có thể ngăn chặn sóng hài bằng thiết bị nào? Cùng tìm hiểu ngay với Elecnova qua bài viết dưới đây.

  1. Sóng hài là gì?

Như chúng ta đã biết, tần số để các loại máy móc trong nhà máy có thể hoạt động ổn định là 50Hz. Nhưng sẽ có  trường hợp trong quá trình hoạt động, các thành phần sóng bậc cao được sinh ra và hòa vào lưới điện. Nguyên nhân gây ra hiện tượng này là do các phần tử phụ tải phi tuyến như máy hàn, lò hồ quang,... gây nhiễu loạn tần số điện. Dạng nhiễu loạn này được gọi là sóng hài.

Có thể hiểu ngắn gọn rằng sống hài là một dạng nhiễu loạn tần số không mong muốn, chúng ảnh hưởng rất  lớn đến chất lượng nguồn điện và cần được chú ý  tới khi tổng các dòng điện hài cao hơn mức độ giới hạn cho phép. Dòng điện hài là dòng điện có tần số là bội của tần số cơ bản.

Sóng hài là một loại nhiễu loạn thường gặp trong các thiết bị điện

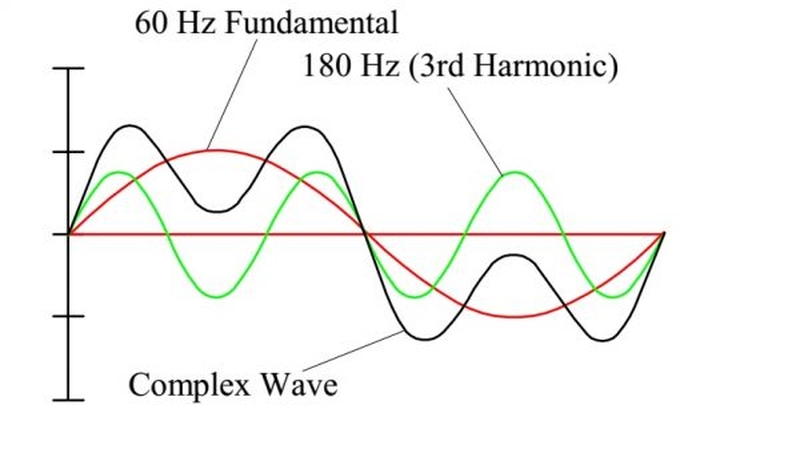

Trên phổ tần số công nghiệp cơ bản, sóng hài được đặc trưng bởi các dao động hoàn toàn. Thành phần sóng hài trong nguồn AC được định nghĩa là thành phần sin của một chu kỳ sóng có tần số bằng số nguyên lần tần số cơ bản của hệ thống.

2. Các nguồn gây ra sóng hài

Sóng hài được gây ra bởi các tải điện và trong các môi trường khác nhau sẽ có các nguồn gây nên sóng hài khác nhau, cụ thể:

Trong công nghiệp:

  • Sóng hài được gây ra bởi các thiết bị như: lò hồ quang, máy hàn, bộ khởi động điện tử, các thao tác đóng cắt mạch máy biến áp công suất lớn,…

  • Các thiết bị băm xung tần số cao như biến tần, UPS hoặc các tải chỉnh lưu

  • Các tải phi tuyến như các máy móc sản xuất điện tử\

  • Hệ thống chiller, điều hòa

  • Hệ thống đèn trần, đèn thả…

Trong tòa nhà:

  • Hệ thống điều hòa, chiller, máy in

  • Hệ thống đèn chiếu sáng…



3. Bộ lọc sóng hài tích cực của Elecnova

Bộ lọc sóng hài Elecnova là một sản phẩm ra đời nhằm cải tiến chất lượng điện năng mới cho hiện tượng méo hài trong mạch. Bộ lọc sóng hài tích cực SFR-APF của Elecnova là một loại sản phẩm để cải tiến chất lượng điện năng mới để lọc sóng hài chủ động và bù công suất phản kháng. SFR-APF có thể lọc sóng hài (biến thiên theo bậc sóng hài và tần số) và bù công suất phản kháng động lực theo thời gian thực. Bộ lọc được sử dụng để khắc phục những thiếu sót của việc triệt tiêu sóng hài thông thường và các phương pháp bù công suất phản kháng như bộ lọc sóng hài thụ động và đạt được chức năng lọc sóng hài và chức năng bù công suất phản kháng của hệ thống.

Bộ lọc sóng hài tích cực của Elecnova hoạt động theo nguyên tắc đo và xác định lượng sóng hài trong lưới, sau đó tạo ra một sóng tương tự nhưng có góc pha ngược chiều với sóng hài, từ đó triệt tiêu hoàn toàn sóng hài.

Bộ lọc sóng hài tích cực của Elecnova có 2 dạng chính: Loại treo tường và loại gắn rack



4. Nguyên lý hoạt động và cấu tạo của bộ lọc sóng hài Elecnova

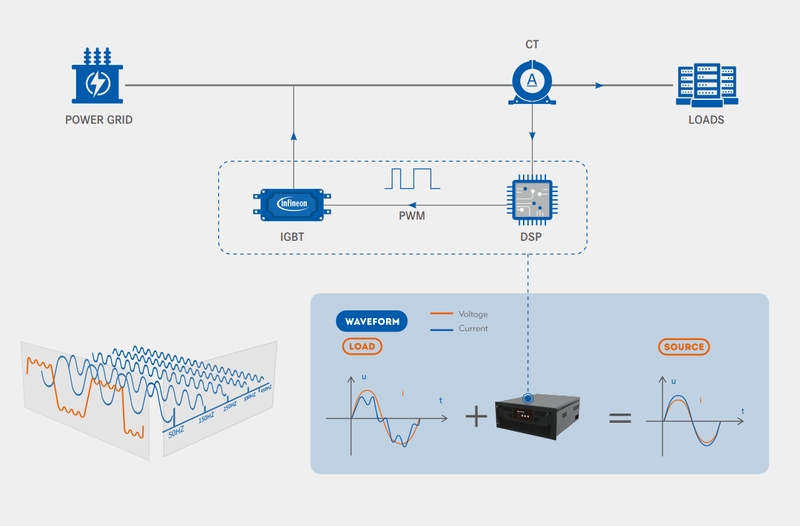

Nguyên lý hoạt động của bộ lọc sóng hài Elecnova như sau: Bộ lọc sóng hài – APF của Elecnova thu tín hiệu dòng điện của tải bởi biến dòng, tách sóng hài bằng FFT thông minh (Fast Fourier Transform) bởi DSP sau đó gửi đến IGBT bên trong bằng tín hiệu PWM. APF sẽ tạo ra dòng điện bù có cùng giá trị nhưng ngược pha với sóng hài để đạt được chức năng lọc động thời gian thực.

Nguyên lý hoạt động của bộ lọc sóng hài

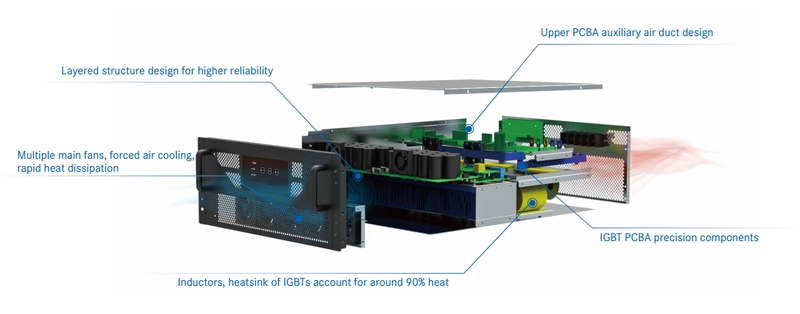

Cấu tạo bộ lọc sóng hài Elecnova

5. Gợi ý đơn vị cung cấp sản phẩm chất lượng trên thị trường

Hiện nay trên thị trường đã có rất nhiều các đơn vị cung cấp bộ lọc sóng hài, nhưng chất lượng của những sản phẩm bộ lọc đó lại không được đảm bảo. Nếu bạn vẫn còn đang loay hoay tìm kiếm một đơn vị cung cấp các sản phẩm về điện chất lượng trên thị trường thì hãy đến ngay với Elecnova, chúng tôi tự hào là một trong những nhà sản xuất hàng đầu về giải pháp giám sát và giải pháp chất lượng điện chắc chắn sẽ không làm bạn thất vọng khi sử dụng sản phẩm. Elecnova cam kết:

  • Tất cả sản phẩm đều được sản xuất trên dây chuyền công nghệ hiện đại, được áp dụng các  công nghệ cao nhất, giúp đem đến sản phẩm với chất lượng đạt chuẩn.

  • Chế độ bảo hành tuyệt vời: 1 đổi 1 trong vòng 2 năm với những sản phẩm có lỗi từ nhà sản xuất.

  • Nhân viên hỗ trợ luôn túc trực 24/7 giúp tư vấn và giải đáp thắc mắc một cách nhanh chóng.

  • Miễn phí đánh giá chất lượng điện năng.

Elecnova đang không ngừng nỗ lực để đem đến cho khách hàng những sản phẩm với chất lượng tốt nhất. Nếu có nhu cầu nghe tư vấn kỹ hơn về các sản phẩm của chúng tôi, liên hệ ngay với Elecnova để nhận được sự tư vấn nhiệt tình nhất. Chúc bạn chọn được cho mình sản phẩm ưng ý!
