Với sự gia tăng của người dùng mạng cố định và thương mại quy mô lớn 5G, việc triển khai tương ứng các kịch bản ứng dụng 5G khác nhau sẽ làm tăng loại và số lượng dữ liệu theo cấp số nhân, đồng thời nhu cầu về trung tâm dữ liệu sẽ đạt mức chưa từng có. Việc xây dựng cấp điện cho phòng máy IDC (Internet Data Center) đóng vai trò then chốt trong sự phát triển của trung tâm dữ liệu.

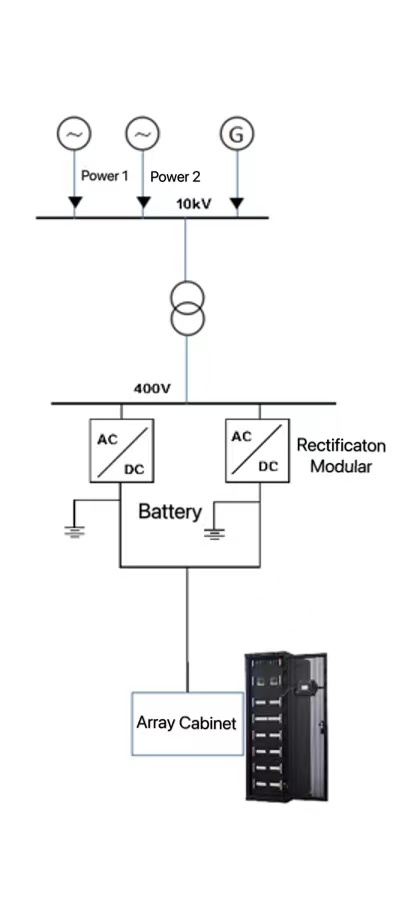

Hiện nay, hệ thống cung cấp điện xoay chiều liên tục (UPS) được sử dụng rộng rãi trong phòng IDC, nhưng đồng thời, ngày càng có nhiều dự án sử dụng sơ đồ nguồn điện một chiều cao áp 240 V. Hệ thống cấp nguồn DC cao áp 240V có cấu tạo chủ yếu là tủ chỉnh lưu, tủ DC, acquy lưu trữ, tủ phân phối DC và tủ đầu cột. So với hệ thống cấp nguồn UPS, hệ thống cấp nguồn HVDC có ưu điểm là ít liên kết chuyển đổi hơn, hiệu suất cao, độ tin cậy cao, bảo trì thuận tiện và tuổi thọ lâu dài.

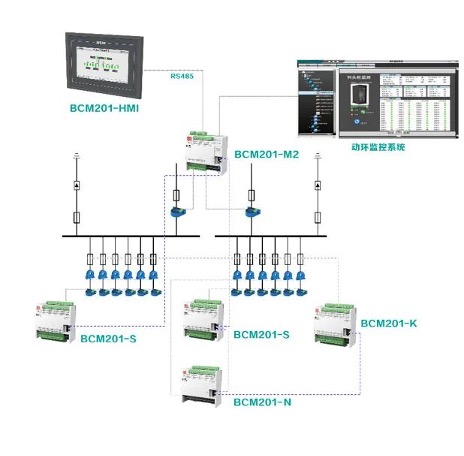

Bộ giám sát phân phối điện chính xác điện áp cao DC Sfere BCM201 có thể giám sát nguồn điện chính xác cao cho từng mạch trong tủ đầu cột DC và thực hiện quản lý tiêu thụ năng lượng tinh tế. Đồng thời, mô-đun giám sát cách điện có thể giám sát hiệu suất cách điện nối đất của toàn bộ hệ thống DC. Dữ liệu đơn vị phân phối điện chính xác DC có thể được tải lên hệ thống giám sát môi trường động thông qua giao tiếp kỹ thuật số để cung cấp sự đảm bảo đáng tin cậy cho việc quản lý vận hành.
Bộ giám sát phân phối điện chính xác Sfere BCM201
Các tính năng chính:
Thiết kế mô-đun, dễ dàng mở rộng
Màn hình màu hiển thị cục bộ, tùy biến giao diện linh hoạt
Kết nối bus giữa các mô-đun, giao tiếp tích hợp và cung cấp điện
Đo điện lượng tổng của đường dây đến và mạch cấp nguồn (bao gồm cả giá trị chuyển mạch)
Hai giao diện truyền thông RS485 và một giao diện Ethernet
Chức năng giám sát
Hiển thị thời gian thực của dữ liệu nguồn mạch đến
Theo dõi thời gian thực dữ liệu cơ bản của mạch đến, bao gồm dữ liệu điện áp, dòng điện, công suất và năng lượng điện.
Hiển thị thời gian thực dữ liệu nguồn của từng mạch của đường dây đi
Theo dõi thời gian thực dữ liệu công suất cơ bản của từng mạch nguồn, bao gồm điện áp, dòng điện, công suất và các dữ liệu khác.
Giám sát thời gian thực trạng thái chuyển mạch của từng mạch
BCM201-S giám sát trạng thái chuyển mạch của từng mạch trong thời gian thực và có thể hiển thị việc đóng, mở, cảnh báo và không bật trong thời gian thực.
Hiển thị báo thức thời gian thực
Hiển thị thông tin cảnh báo trong thời gian thực, bao gồm thời gian cảnh báo, giá trị cảnh báo và các thông tin khác, đồng thời nhanh chóng hướng dẫn nhân viên vận hành và bảo trì để xử lý các lỗi kịp thời.
Truy vấn bản ghi hoạt động
Truy vấn hồ sơ cảnh báo về lượng điện vượt quá giới hạn và hiển thị thông tin báo động lịch sử; Ghi lại công suất báo động, loại cảnh báo và thời gian bắt đầu cảnh báo một cách chi tiết; Trạng thái của dòng đang chạy trong khi cảnh báo có thể được theo dõi bằng cách truy vấn các sự kiện lịch sử.
Giám sát thời gian thực của hệ thống giám sát môi trường động
Giám sát thời gian thực về mức tiêu thụ năng lượng và trạng thái cảnh báo của từng mạch để tạo điều kiện thuận lợi cho việc vận hành và phân tích của khách hàng. Giao diện máy người 7 inch hoặc 10 inch được sử dụng cục bộ, thuận tiện cho hoạt động tương tác và cung cấp giao diện Ethernet để kết nối với hệ thống giám sát cấp trên
Tham số thành phần
HMI
BCM201-HMI
Các tính năng chính
Hiển thị mạch đến, dữ liệu mạch trung chuyển và ghi lại thông tin lỗi
Áp dụng giao diện người-máy 7 inch.
Giao diện người-máy có lời nhắc thông tin cảnh báo và cảnh báo bằng âm thanh. Các thông số giữa các mô-đun có thể được thiết lập.
Mô-đun giám sát dòng đến BCM201-M
Các tính năng chính:
Đo các thông số lưới điện của hai mạch đến DC, bao gồm điện áp, dòng điện, công suất, năng lượng điện, nhu cầu, giá trị cực trị, nhiệt độ và các thông số khác.
Nó có giao diện truyền thông RS485 2 chiều và giao diện truyền thông Ethernet tùy chọn.
Đầu vào kỹ thuật số 8 hướng và đầu ra rơ le 2 chiều.
Nó có một hồ sơ năng lượng điện đa biểu giá để lưu trữ năng lượng điện trong 10 năm qua.
Nó có 1024 bản ghi sự kiện SOE, 1024 bản ghi cảnh báo thời gian thực và 12800 bản ghi cảnh báo.
Mô-đun giám sát bộ nạp BCM201-S
Các tính năng chính:
Đo các thông số lưới điện của 30 mạch DC, bao gồm điện áp, dòng điện, công suất, năng lượng điện, nhu cầu, giá trị cực trị và các thông số khác.
Đầu vào kỹ thuật số 30 chiều, và đánh giá sự đóng mở của bộ ngắt mạch thông qua giá trị điện áp.
Nó có 2 giao diện bus và mô-đun giám sát có thể được mở rộng thông qua giao diện bus.
Một bus có thể được kết nối với tối đa 3 mô-đun giám sát bộ cấp nguồn BCM201-S để giám sát 90 mạch.
Mô-đun giám sát cách điện BCM201-N
Các tính năng chính:
Đo giá trị điện trở của hai thanh cái âm và dương với đất.
Khi điện trở cách điện của thanh cái dương và âm thấp hơn ngưỡng cảnh báo, một thông báo cảnh báo có thể được gửi đi và chức năng kiểm tra mạch nhánh được kích hoạt để đo các giá trị điện trở cách điện âm và dương của mạch nhánh với đất.
Các chức năng cảnh báo sự cố khác nhau: điện trở cách điện với đất, điện trở cách điện nhánh đối với sự cố tiếp đất, v.v.
Nó có thể phản ánh tình trạng liên lạc của từng nhánh theo thời gian thực để đảm bảo sự ổn định và xử lý sự cố của toàn hệ thống.
Mô-đun giám sát giá trị chuyển mạch bộ nạp BCM201-K
Các tính năng chính:
Nó có thể theo dõi trạng thái đóng mở của 60 công tắc cùng lúc.
Truy cập tiếp xúc ướt hoạt động 24V.
Nó có hai giao diện bus, mô-đun giám sát có thể được mở rộng.
Một bus có thể kết nối tới hai mô-đun giám sát giá trị chuyển mạch BCM201-K.
