Với sự quan tâm ngày càng tăng của Việt Nam đối với việc bảo vệ môi trường, ngày càng có nhiều nhà máy xử lý nước thải ở nhiều nơi khác nhau. Để nâng cao mức độ tự động hóa và hiệu quả hoạt động của thiết bị, các nhà máy xử lý nước thải đã sử dụng một số lượng lớn thiết bị điện tử công suất, chẳng hạn như bộ biến tần, bộ khởi động mềm, máy tính, thiết bị cung cấp điện liên tục, v.v...
Loại thiết bị này hấp thụ năng lượng từ hệ thống theo cách không phải là sóng hình sin liên tục, sẽ tạo ra một số lượng lớn các sóng hài hiện tại. Trở kháng của dòng điện điều hòa chạy qua hệ thống sẽ chồng lên lưới điện làm sai lệch điện áp của lưới điện. Các mối nguy hiểm chính của sóng hài là:
- Gây ra cộng hưởng nối tiếp và cộng hưởng song song, dẫn đến quá áp hoặc quá dòng nguy hiểm;
- Tổn thất sóng hài sinh ra làm giảm hiệu quả của các thiết bị sản xuất, biến đổi và tiêu thụ điện;
- Đẩy nhanh quá trình lão hóa cách điện của thiết bị điện, dễ hỏng hóc và giảm tuổi thọ của chúng;
- Làm cho thiết bị (như động cơ, rơ le bảo vệ, thiết bị tự động, dụng cụ đo lường, thiết bị điện tử công suất, hệ thống máy tính, thiết bị, v.v.) hoạt động không bình thường hoặc không thể hoạt động chính xác;
- Cản trở hệ thống thông tin liên lạc, làm giảm chất lượng truyền dẫn của tín hiệu, cản trở việc truyền tín hiệu chính xác, thậm chí làm hỏng thiết bị thông tin liên lạc.

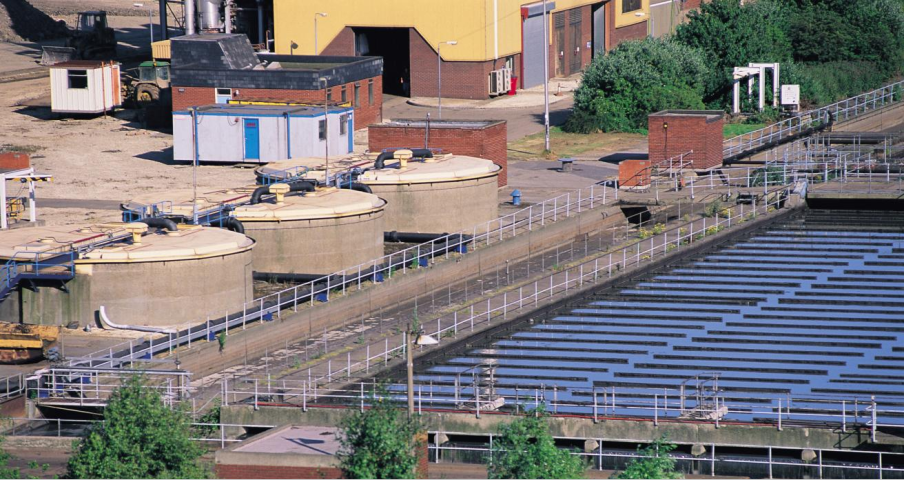

Nhà máy xử lý nước thải của một nhà máy ở Bắc Giang từng xảy ra tình trạng máy thổi không thể hoạt động bình thường do sóng hài lớn, nhất là khi hoạt động đầy tải. Khi cần nhiều quạt gió làm việc cùng lúc, thường xảy ra trường hợp khởi động một quạt gió sẽ dẫn đến tắt quạt gió kia, ảnh hưởng đến quá trình sản xuất của nhà máy xử lý nước thải, không chỉ gây thiệt hại trực tiếp về kinh tế cho người sử dụng. mà còn có thể gây ô nhiễm nước thải đối với môi trường nước. Elecnova Việt Nam đã ứng dụng bộ lọc sóng hài cho nhà máy xử lý nước thải để giảm bớt thiệt hại do sóng hài.

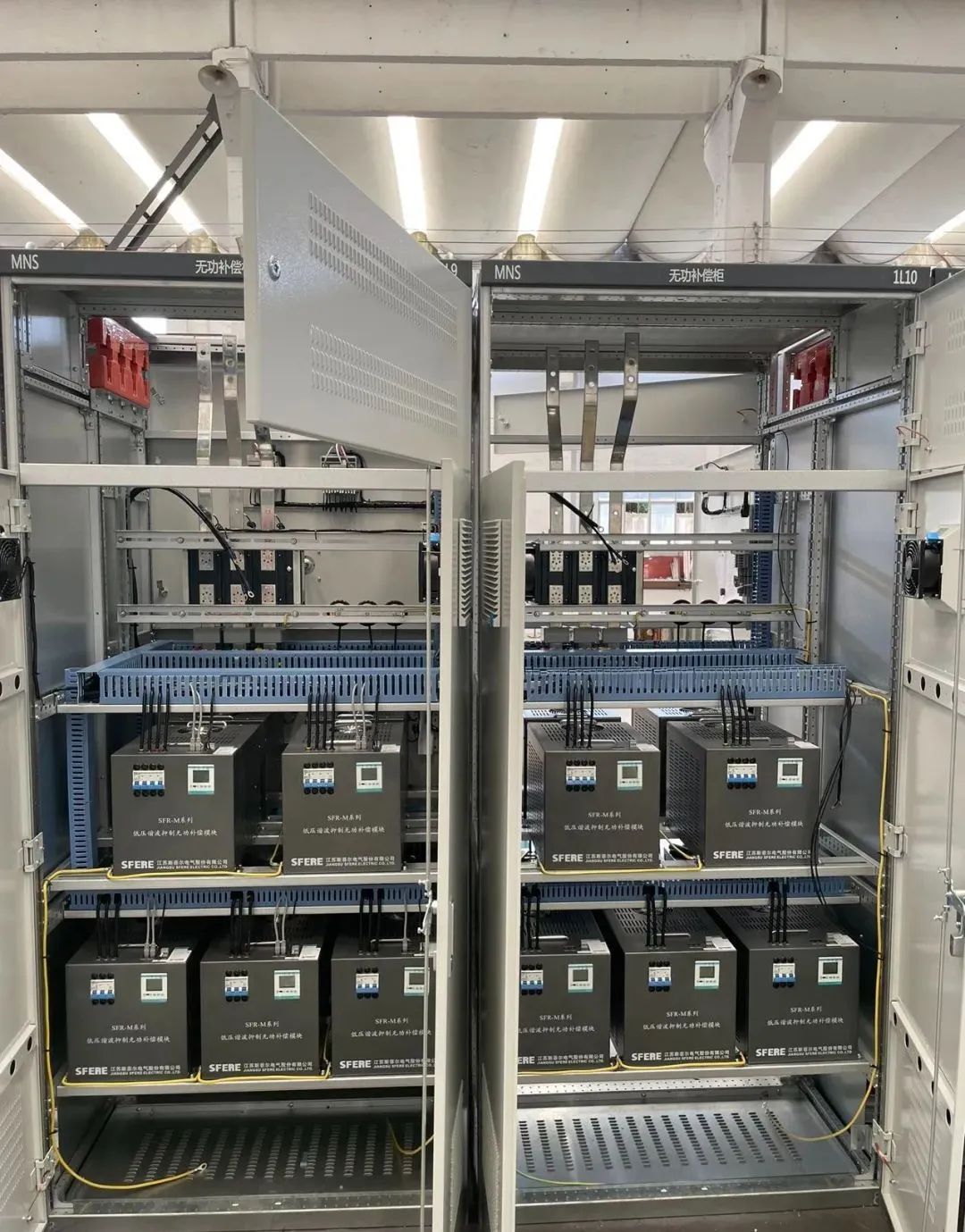

Sau khi tìm hiểu về các vấn đề mà người dùng gặp phải, kiểm tra hiện trường cho thấy các sóng hài tại chỗ chủ yếu được tạo ra bởi các thiết bị điều khiển chuyển đổi tần số như máy bơm nâng, rãnh oxy hóa, quạt gió và máy bơm bùn hồi lưu, trong đó sóng âm thứ 5, Các âm phụ thứ 7, 11 chiếm ưu thế. Elecnova đã thiết kế một giải pháp toàn diện gồm bộ lọc sóng hài tích cực APF + mô-đun triệt tiêu sóng hài dòng M cho người dùng này. Hiện tại, bộ thiết bị này đã chạy ổn định tại chỗ hơn 2 năm, loại bỏ những phiền toái do sóng hài gây ra cho người sử dụng trong sản xuất bình thường.
Sản phẩm chính của dự án

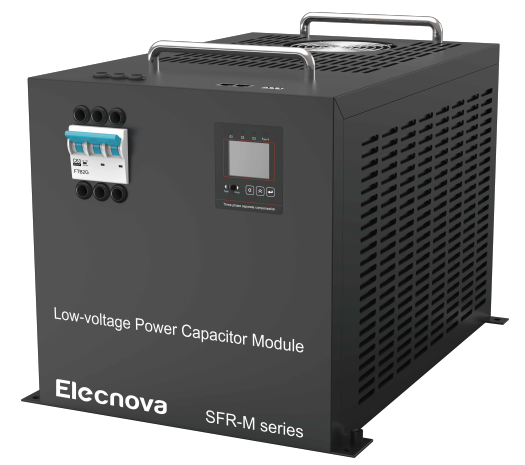

Sê-ri SFR-M
Giới thiệu
Mô đun tụ điện hạ áp triệt tiêu sóng hài thông minh sê-ri SFR-M là sản phẩm tích hợp bù công suất phản kháng nhằm giải quyết các vấn đề về sóng hài và hệ số công suất trong mạng phân phối hạ áp 0,4kV có ô nhiễm sóng hài nghiêm trọng, đạt được hiệu quả cải thiện hệ số công suất triệt tiêu sóng hài, giảm tổn thất đường dây và nâng cao chất lượng điện năng.
Tính năng sản phẩm
- Công nghệ chuyển mạch không chéo kép tiên tiến đảm bảo dòng khởi động nhỏ hơn 2 lần dòng định mức;
- Bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ mất cân bằng, bảo vệ quá áp và bảo vệ sóng hài;
- Chức năng kết nối mạng trực tuyến, nhiều module có thể kết nối song song theo yêu cầu;
- Cấu trúc hợp lý, tất cả các cấu trúc chống cháy nổ bằng kim loại, làm mát không khí tích cực và tản nhiệt;
- Hệ thống dây điện đơn giản và bảo trì dễ dàng.

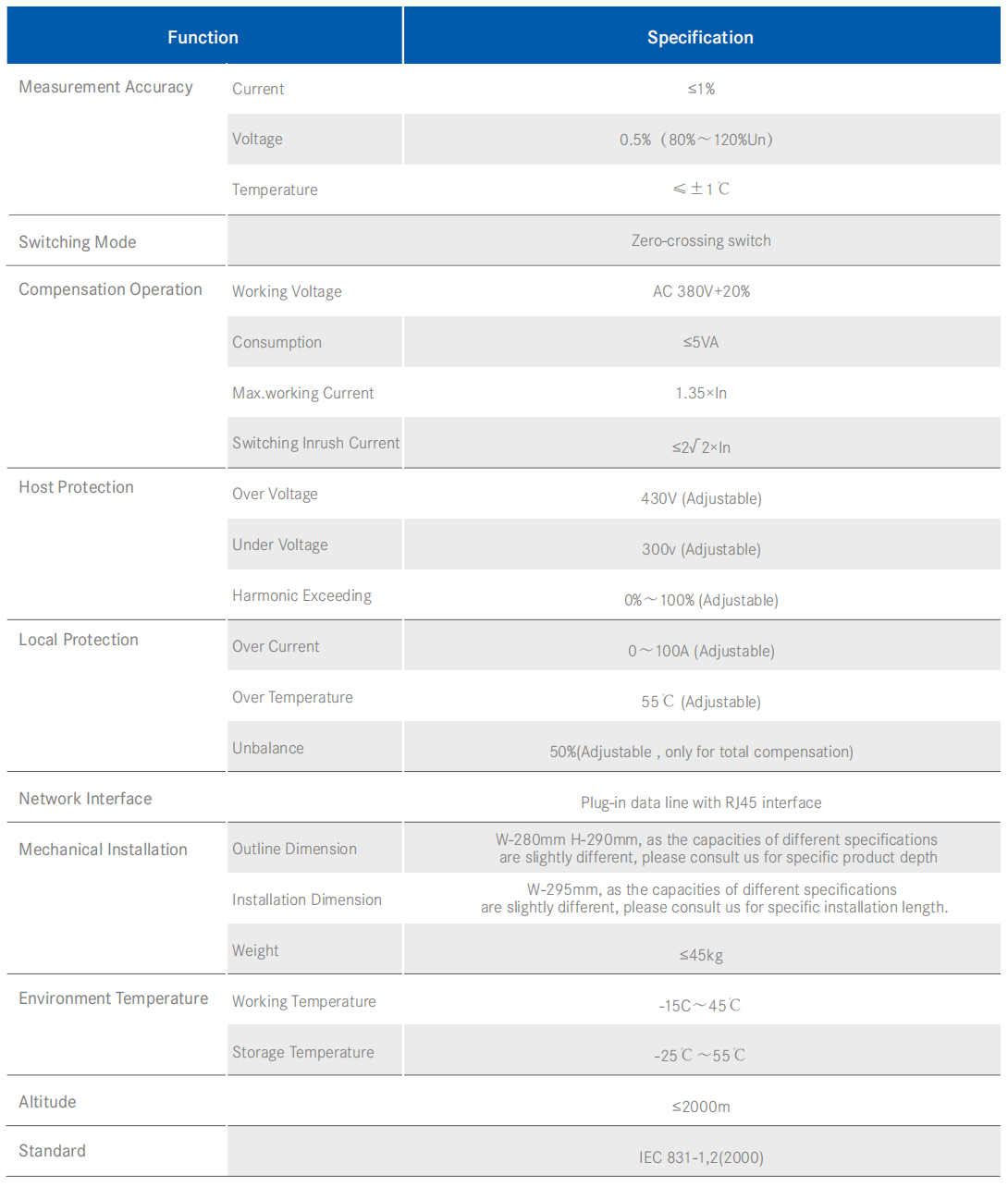

Technical parameter

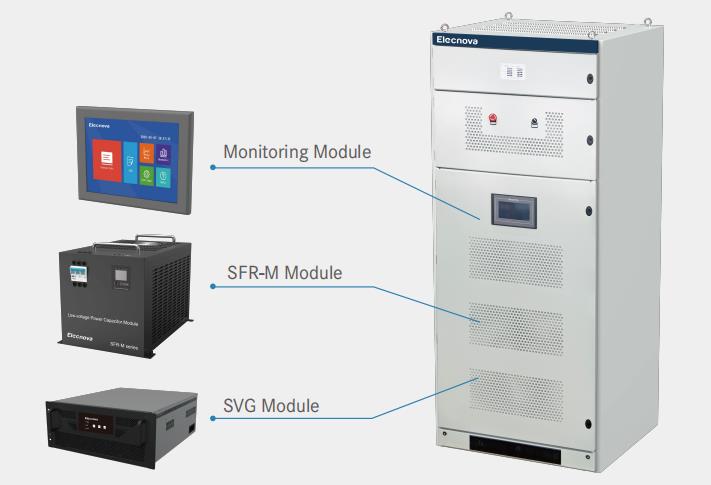

Thiết bị lọc sóng hài chủ động
Tính năng sản phẩm
- Chương trình ứng dụng linh hoạt
- Thiết kế mô-đun, dễ dàng mở rộng và giảm lãng phí đầu tư ban đầu
- Chế độ giao tiếp đáng tin cậy, giao tiếp liền mạch giữa APF và mô-đun bù SFR-M
Bảo vệ Toàn bộ thiết bị và bảo vệ hệ thống
- Bảo vệ sự cố điện vĩnh viễn của thiết bị, bao gồm ngắn mạch thanh cái, điện áp trên và dưới, tần số trên và dưới, lỗi thứ tự pha, thứ tự ngược dòng, v.v.
- Bảo vệ lỗi bên trong thiết bị, bao gồm bảo vệ quá dòng, bảo vệ quá nhiệt IGBT,… Tự động giảm công suất khi môi trường làm việc vượt quá giới hạn
Giới hạn hiện tại của phần mềm và phần cứng
Hiệu suất lọc tuyệt vời
- Có thể lựa chọn nhiều chế độ bù khác nhau để thực hiện phân phối theo yêu cầu loại bỏ sóng hài, bù công suất phản kháng và bù dòng không cân bằng
- Chiến lược mất cân bằng ba pha hoàn hảo để thực hiện bù trừ mất cân bằng pha hoạt động / phản ứng / chia nhỏ
- Mạch chính ba cấp, tiêu thụ điện năng thấp hơn và hiệu suất cao hơn
- Thời gian phản hồi đầy đủ dưới 10ms và điều khiển nhanh hơn, điều này có lợi cho việc
Cải thiện độ ổn định
- Trải nghiệm tương tác giữa con người và máy tính được nhân bản hóa.
- Màn hình cảm ứng LCD 7 inch hoặc 10 inch tùy chọn tương tác
- Thông qua giao diện hiển thị đồ họa, người sử dụng có thể hiểu rõ được sự cải thiện chất lượng điện năng của hệ thống trước và sau khi vận hành thiết bị như biểu đồ dạng sóng hệ thống, biểu đồ phổ sóng hài, THDi, THDu, dòng điện RMS, hệ số công suất, v.v.
Với sự phát triển kinh tế, việc ứng dụng rộng rãi các thyristor công suất lớn, số lượng lớn phụ tải phi tuyến tăng lên, đặc biệt là sự tiến bộ của công nghệ điện tử, công nghệ tiết kiệm năng lượng và công nghệ điều khiển, một số lượng lớn các thiết bị chỉnh lưu, AC / DC thiết bị chuyển đổi và thiết bị điều chỉnh điện áp điện tử được sử dụng trong ngành hóa chất, luyện kim, gang thép, mỏ than, giao thông vận tải và các bộ phận khác.
Thiết bị nấu chảy điện, thiết bị điện hóa, thiết bị nâng mỏ, thiết bị khai thác lộ thiên, đầu máy điện, v.v. đang tăng lên từng ngày, Đồng thời, việc sử dụng rộng rãi nhiều loại thiết bị chiếu sáng, thiết bị giải trí và thiết bị gia dụng làm cho dạng sóng của hệ thống điện bị biến dạng nghiêm trọng.
Bằng việc sử dụng bù công suất phản kháng Elecnova và bộ lọc sóng hài tích cực, nhằm nâng cao chất lượng điện năng, nâng cao độ an toàn và độ tin cậy của hệ thống, nâng cao tính ổn định và hiệu quả của thiết bị, tăng tuổi thọ của thiết bị; giảm hàm lượng sóng hài, loại bỏ nguy cơ đánh thủng sóng hài đối với tụ điện trong thiết bị bù công suất phản kháng, tránh cháy do cộng hưởng song song có thể xảy ra của mạch hệ thống, đảm bảo thiết bị hoạt động bình thường. Nó tránh ảnh hưởng của sóng hài đến những người sử dụng khác của lưới điện và đảm bảo rằng nhà máy xử lý nước thải có thể hoạt động tốt và hiệu quả..
