Tủ lọc sóng hài tích cực AHF

Tình trạng: Hết hàng | Mã SP:

Liên hệ

Tủ lọc sóng hài tích cực của Elecnova Việt Nam là giải pháp mới giúp cải thiện chất lượng điện của nhà máy, khu công nghiệp. Tủ lọc sóng hài tích cực của Elecnova ứng dụng công nghệ mới nhất,...

Mô tả

Tủ lọc sóng hài tích cực của Elecnova Việt Nam là giải pháp mới giúp cải thiện chất lượng điện của nhà máy, khu công nghiệp. Tủ lọc sóng hài tích cực của Elecnova ứng dụng công nghệ mới nhất, sử dụng bộ đo tín hiệu để thu thập tín hiệu sóng hài trên hệ thống qua bộ vi xử lý DSP, sau đó đưa tín hiệu ra bộ nghịch lưu IGBT để phát lại lượng sóng hài có giá trị bằng bộ sóng hài trên hệ thống nhưng ngược pha và triệt tiêu sóng hài trên hệ thống.

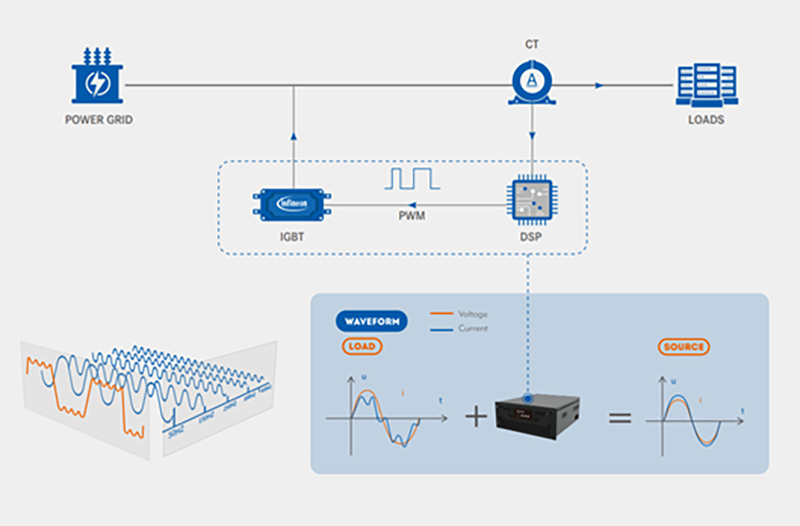

Nguyên lý bộ lọc sóng hài

Nhiều chức năng hơn, nhiều chế độ hơn

● Bù sóng hài, bù công suất phản kháng, cân bằng điện áp - Tích hợp trong 1 tủ lọc sóng hài

● Với chức năng bù phân chia sóng hài, có thể đặt tỷ lệ bù phản kháng

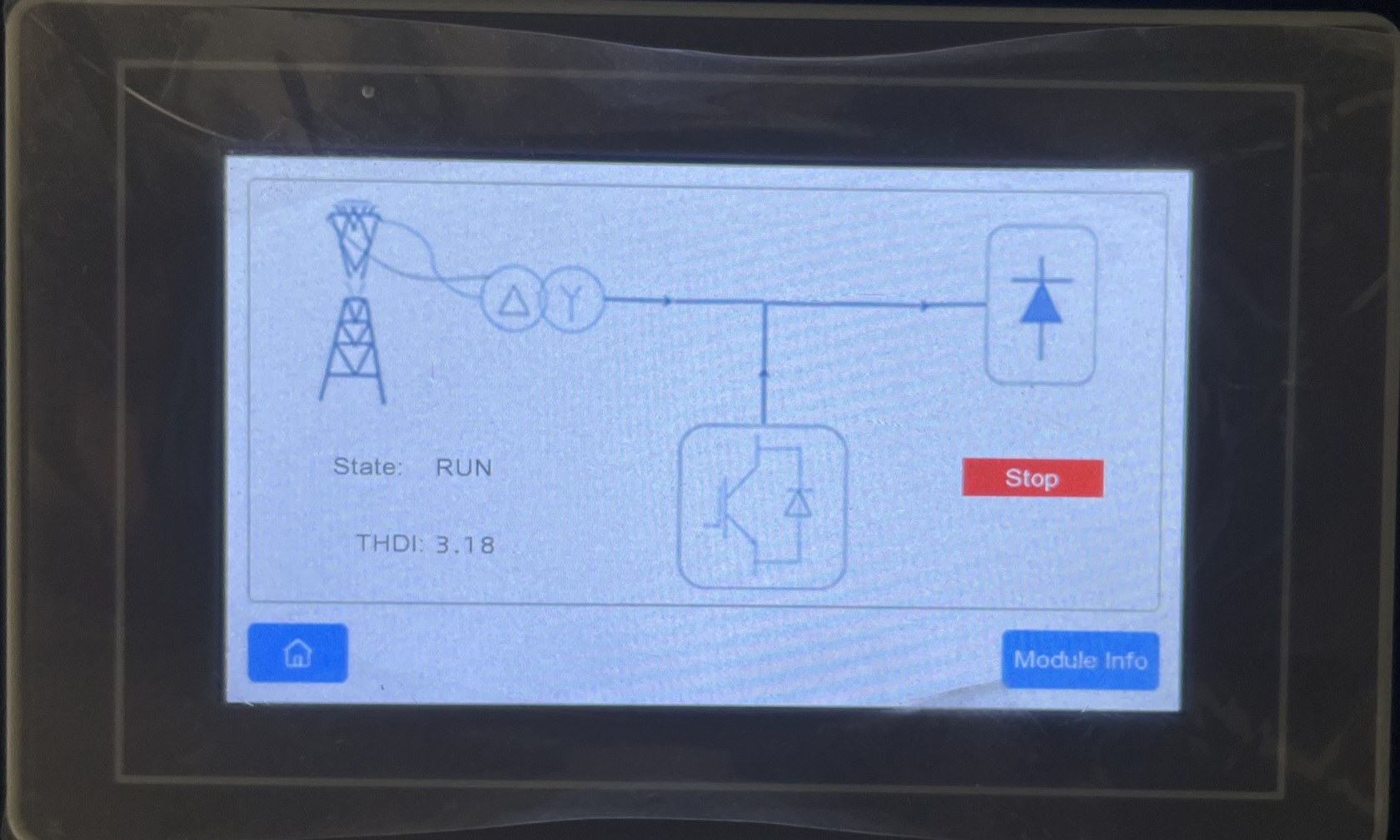

● Màn hình cảm ứng màu HD 7 (10) inch, màn hình có thể hiển thị các thông số hoạt động của hệ thống và thiết bị trong thời gian thực

Bảo vệ toàn diện để hoạt động ổn định

● Do thuật toán giới hạn dòng điện tự động được thiết lập cả RMS và giá trị đỉnh, khi dòng điện hài tải lớn hơn đầu ra của thiết bị, dòng đầu ra của thiết bị có thể được giới hạn tự động ở mức 100% mà không có nguy cơ quá tải

● Bảo vệ hoàn toàn với các chức năng bảo vệ quá dòng, quá áp, dưới điện áp, quá nhiệt và các chức năng bảo vệ khác để đảm bảo an toàn và độ tin cậy khi vận hành

Chiến lược điều khiển nâng cao và thiết kế cấu trúc liên kết

● Cải tiến công nghệ phát hiện dựa trên lý thuyết công suất phản kháng tức thời, có thể phát hiện dòng sóng hài trong thời gian thực và tự động theo dõi các thay đổi sóng hài tải, với khả năng kiểm soát cao và phản hồi nhanh

● Thuật toán khai thác sóng hài tách biệt theo pha duy nhất có thể đạt được điều khiển độc lập của từng pha khi tải không cân bằng trong ba pha. Khi đủ công suất, có thể chọn chức năng loại bỏ sự mất cân bằng

● Bằng cách lọc cấu trúc liên kết LCL khi dòng điện hài được xuất ra, nhiễu sóng hài chuyển mạch IGBT tần số cao sẽ không được đưa vào và không có cộng hưởng đối với bất kỳ trở kháng nào của hệ thống lưới

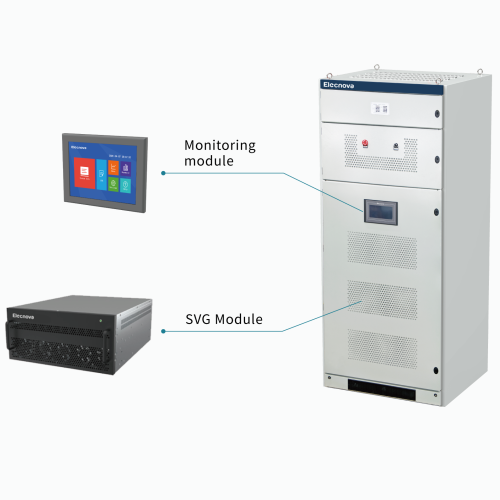

Tích hợp cao, mô-đun, tuần tự hóa

● Thiết kế mô-đun, kích thước nhỏ, trọng lượng nhẹ, mật độ năng lượng cao, dễ dàng lắp đặt và bảo trì

● Kết hợp các máy song song để đáp ứng các yêu cầu công suất khác nhau, nâng cao độ tin cậy và khả năng bảo trì của thiết bị trong khi vẫn đạt được sản xuất tiêu chuẩn hóa, tạo điều kiện thuận lợi đáng kể cho việc lắp đặt và bảo trì hệ thống

● Thiết kế ống dẫn khí độc lập mô-đun đơn có thể cách ly bụi môi trường hiệu quả và nâng cao hiệu quả tản nhiệt

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Điện áp định mức	400×(1±20%)
Tần số định mức	50/60Hz±10%
Phương án đi dây	3 pha 4 dây
Khả năng lọc sóng hài	50~600A
Thời gian đáp ứng	≤10ms
Bảo vệ quá tải	Có thể cài đặt
Tổn hao	<3%
Chế độ làm việc	Tự động hoặc bằng tay
Giao diện truyền thông	RS485/Ethernet (Tùy chọn)
Mức bảo vệ	IP20
Giao diện truyền thông	7/10 Inch cảm ứng
Độ cao	≤1000m
Chế độ làm việc song song	Có thể
Chế độ làm mát	Làm mát cưỡng bức
Nhiệt độ môi trường	－25℃~45℃
Nhiệt độ lưu trữ	－40℃~70℃
Độ ẩm làm việc/ Lưu trữ	20% ≤ 95%, Không đọng sương
Kích thước tủ	1000×1000×2200 mm
Độ ồn	<65dB(A)
Khác	Các kích thước có thể để tùy chọn

CAM KẾT CỦA ELECNOVA:

Tư vấn về chất lượng điện năng miễn phí
Đo và lập báo cáo chất lượng điện năng miễn phí
Đa dạng giải pháp với các chi phí phù hợp với các nhà máy
Được thử nghiệm sản phẩm trực tiếp
Bảo hành trong 2 năm
Cam kết đạt theo tiêu chuẩn IEEE519/2014 và tiêu chuẩn 30-2019/BCT-TT của Bộ Công Thương
THDi có thể giảm về mức nhỏ hơn <5% (Nhiều trường hợp xuống 2, 3%)
