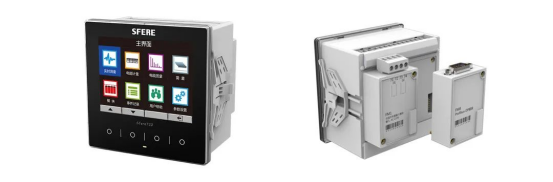

Đồng hồ đo lường và điều khiển thông minh dòng Sfere720 có thể thực hiện phép đo thời gian thực của các thông số công suất đầy đủ của tải điện. Các chức năng đo đếm điện năng và phân tích chất lượng điện năng hoàn hảo của nó có thể được áp dụng cho các hệ thống quản lý năng lượng và giám sát điện năng khác nhau. Sản phẩm sử dụng màn hình màu LCD lớn, cung cấp giao diện hiển thị tiếng Anh; nút cảm ứng điện dung thuận tiện hơn khi thao tác và chức năng mở rộng áp dụng thiết kế mô-đun, giúp cấu hình chức năng phong phú hơn.
Mức độ chính xác: năng lượng hoạt động 0,2S, năng lượng phản ứng 2%
Tất cả các thông số đo: điện áp ba pha, dòng điện ba pha, dòng điện trung tính, công suất tác dụng chia pha và tổng, công suất phản kháng tổng pha và tổng, công suất phản kháng tổng pha và tổng, hệ số công suất chia pha và tổng, tần số và nhu cầu
Phép đo điện sóng cơ bản: điện áp sóng cơ bản ba pha, dòng sóng cơ bản ba pha, công suất tác dụng của sóng cơ bản chia pha và tổng, công suất phản kháng sóng cơ bản chia pha và tổng, công suất biểu kiến của sóng cơ bản chia pha và tổng, cơ bản hệ số công suất sóng
Đo năng lượng: tổng năng lượng hai chiều và phân pha, năng lượng phản ứng bốn góc phần tư, năng lượng biểu kiến, năng lượng điện cơ bản hai hướng, tổng năng lượng và tổng năng lượng đa hướng của tháng 12
Giám sát chất lượng điện: tổng tỷ lệ méo hài, tỷ lệ nội dung sóng hài thứ 2 ~ 63, thành phần thứ tự, không cân bằng, giá trị trung bình, độ lệch điện áp, tỷ lệ đủ tiêu chuẩn điện áp, độ lệch tần số, tỷ lệ đủ tiêu chuẩn tần số, dao động điện áp và nhấp nháy, điện áp phồng và giảm, đỉnh điện áp hệ số, hệ số K hiện tại
Bản ghi dữ liệu: thời gian vận hành thiết bị / tải, sự kiện SOE, cảnh báo vượt quá giới hạn, nhu cầu, giá trị nhỏ nhất tối đa, dữ liệu lịch sử, ghi lỗi
Hiển thị đồ họa: đồ thị dạng sóng thời gian thực, biểu đồ sóng hài, đồ thị vectơ
Đầu vào tín hiệu: đầu cuối đo điện áp hỗ trợ truy cập AC 400 / 690V và đầu cuối hiện tại hỗ trợ truy cập liên tục gấp đôi dòng định mức
Đầu vào và đầu ra: cung cấp đầu vào tiếp điểm ướt AC chủ động 2 kênh, đầu ra rơ le 2 kênh, đầu ra xung năng lượng điện có thể cấu hình 1 kênh và giao diện RS485 1 kênh.
Lựa chọn đa mô-đun: cung cấp nhiều mô-đun tùy chọn chức năng, thân chính có thể được mở rộng lên đến 4 mô-đun, mô-đun là plug-and-play, vị trí lắp đặt và loại không bị giới hạn
Tương tác giữa người và máy tính: Màn hình màu 3,5 inch, các nút cảm ứng điện dung, phiên bản đa ngôn ngữ
Để giúp mọi người dễ hiểu hơn về loạt bài liên quan đến Sfere720, chúng tôi đã cập nhật các tệp dự án EPLAN của Sfere720 và các mô-đun hỗ trợ của nó trên phần mềm EPLAN. Bạn có thể tải xuống các tệp nếu bạn cần.
EPLAN, một công cụ thiết kế thông minh trong lĩnh vực thiết kế điện. Phần mềm chuyên dùng cho thiết kế điện, vẽ bản vẽ điện rất nhanh, bản thân phần mềm có hỗ trợ các ký hiệu điện rất dễ chèn. Sau khi hoàn thành bản vẽ, nó có thể trực tiếp tạo ra nhiều loại báo cáo, chẳng hạn như bìa, danh mục, bảng đầu cuối, bảng thành phần, v.v.

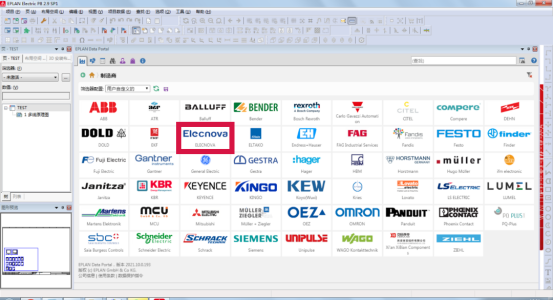

Làm thế nào để tìm thấy sản phẩm của chúng tôi? Mở Cổng dữ liệu của EPLAN, tìm thương hiệu ELECNOVA của chúng tôi và làm theo các bước tiếp theo:

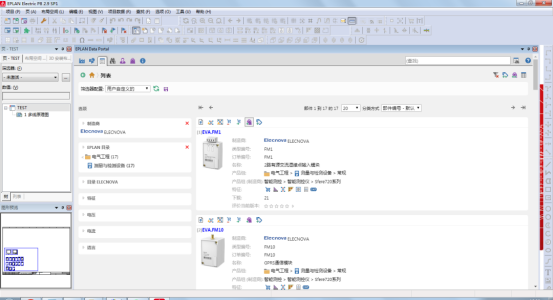

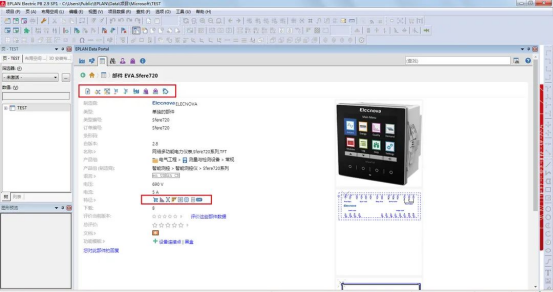

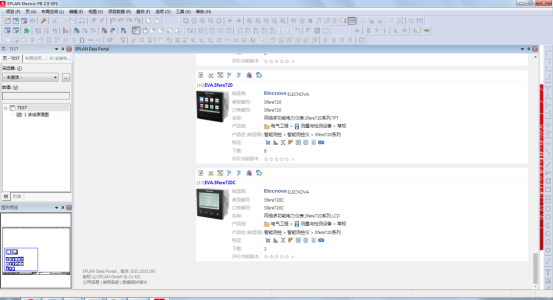

Thao tác tải xuống: sau khi tìm thấy phần cần thiết, tính năng cho biết dữ liệu nào mà phần đó đã tải lên trong Cổng dữ liệu, chẳng hạn như dữ liệu nghiệp vụ, mẫu chức năng, macro 2D, macro 3D và tệp CAD. Phần này có thể được chèn trực tiếp vào sơ đồ, tải xuống cục bộ hoặc thêm vào giỏ hàng thông qua thao tác trên. Tất cả các bộ phận được thêm vào giỏ hàng có thể được nhập trực tiếp vào thư viện bộ phận cục bộ.
