Tổng quan
Hiện nay, hầu hết các đồng hồ đo năng lượng điện đầu cuối thường sử dụng phương pháp lắp đặt treo tường thông thường, có nhược điểm là khối lượng lớn và lắp đặt không thuận tiện. Đồng hồ đo điện gắn ray din là dòng đồng hồ đo điện thông minh thế hệ mới, được sử dụng trong hệ thống phân phối điện 380V / 220V. Nó được lắp đặt trong đường ray din 35mm tiêu chuẩn và chiều rộng của nó phù hợp với chiều rộng của bộ ngắt mạch thu nhỏ. Nó có thể dễ dàng lắp đặt trong hộp phân phối điện nhỏ.
Đồng hồ đo điện hiện có trên thị trường hầu hết là màn hình LCD để đo năng lượng điện và các thông số điện khác. Nó có thể thiết lập các thông số như xung nhịp, chu kỳ tốc độ, v.v. và có chức năng phát xung công suất. Giao diện truyền thông RS485 có thể được sử dụng để thực hiện trao đổi dữ liệu với máy tính phía trên. Nó cung cấp một giải pháp hiệu quả để đo công suất của thiết bị đầu cuối chiếu sáng điện áp thấp. Nó có thể được sử dụng rộng rãi trong các tòa nhà, trung tâm mua sắm, trung tâm triển lãm, trường học, sân bay, bến cảng và nhà máy. Các yêu cầu kỹ thuật của đồng hồ đo điện din rail theo tiêu chuẩn DL / T614 được áp dụng để đo năng lượng điện riêng biệt trong các cơ quan chính phủ và các tòa nhà công cộng lớn, đồng thời cũng có thể được sử dụng để đánh giá quản lý điện năng của các doanh nghiệp và tổ chức.
Giới thiệu sản phẩm:

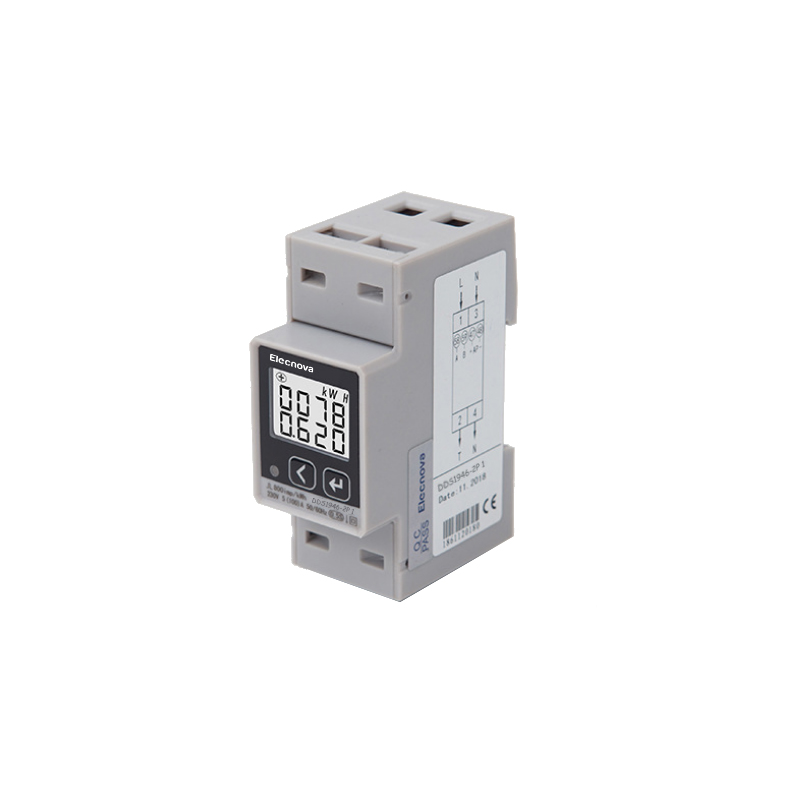

Đồng hồ đo điện Elecnova một pha DDS1946-2p do Sfere Electric sản xuất, hỗ trợ dòng điện đầu vào tối đa là 100A, được thiết kế bằng công nghệ mới nhất của hãng ADI là ADE7169F16. Ade7169 tích hợp mô-đun đơn vị đo sáng chính xác cao, 8052 MCU và các mô-đun ngoại vi của nó. Mô-đun đo sáng có độ chính xác đo cao ở mức 0,5S, có thể đo các thông số vận hành như dòng điện và điện áp RMS của từng pha, công suất tác dụng, công suất phản kháng và tần số lưới của từng pha và tổng, với bội số quá tải lớn. MCU của 8052 trên chip có flash 16K, ram 512b và nhiều loại mô-đun ngoại vi. Mô-đun RTC trên chip, mô-đun trình điều khiển LCD, mô-đun quản lý nguồn, mô-đun giao diện SPI / I2C và mô-đun giao tiếp UART, hỗ trợ bù nhiệt độ công suất thấp, có thể nhận ra thiết kế của nguồn điện din rail đa chức năng đa chức năng một pha. Mét . Sản phẩm đã được chứng nhận MID và là sự lựa chọn tốt nhất cho các tòa nhà thông minh công nghiệp và dân dụng.
Đồng hồ đo điện ba pha Elecnova DTS1946 / DTSF din rail có hai kiểu lắp đặt: kết nối trực tiếp và kết nối CT. Dòng điện kết nối trực tiếp tối đa là 100A và tín hiệu dòng điện tiêu chuẩn được kết nối qua CT là 5A. Chip đo lường att7030a và MCU 8-bit m68hc908lj12 của Freescale được sử dụng để hiện thực hóa hệ thống.
Nguyên tắc như sau: điện áp thời gian thực và dòng điện trên đường dây được ghép nối bằng máy biến áp có độ chính xác cao và các mẫu mạch lấy mẫu tương ứng, sau đó được gửi đến chip đo công suất att7030a (bộ chuyển đổi A / D được chuyển đổi thành kỹ thuật số tín hiệu và xung nguồn được xuất ra sau hoạt động DSP đặc biệt trên chip), và xung được gửi đến MCU, đồng thời đo công suất phản kháng và hoạt động chia sẻ thời gian cũng như yêu cầu tối đa được hoàn thành theo khoảng thời gian đặt trước. Ngoài ra, hiển thị và đầu ra, hỗ trợ kết nối RS485.
Ưu điểm cho đồng hồ đo năng lượng trực tiếp
- Đo công suất
- Nó có thể đo năng lượng điện hoạt động tích cực và tiêu cực, và có chức năng chỉ thị hướng điện
- Năng lượng điện được tích lũy và lưu trữ theo tổng, đỉnh, đỉnh, phẳng và thung lũng
- Đồng hồ lưu trữ dữ liệu được đóng băng trong 3 tháng
- Cài đặt mặc định của ngày đóng băng và ngày chuyển dữ liệu năng lượng điện là 24:00 vào cuối mỗi tháng (đóng băng vào cuối tháng)
- Sau khi mất điện, tất cả dữ liệu lưu trữ sẽ không bị mất và có thể duy trì trên 10 năm
- Hiển thị
- Màn hình LCD 7 digi.
- Dữ liệu có sẵn cho dữ liệu hiển thị lần lượt và thời gian quay là 4 s.
- Đèn LED bật cho xung năng lượng và điều khoản hiện hành
Tổng kết
Với việc dần dần phổ biến tòa nhà thông minh và hệ thống BAS, đồng hồ đo điện din rail sẽ dần thay thế đồng hồ đo điện treo tường truyền thống và trở thành công cụ đo lường năng lượng điện chính trong các tòa nhà dân dụng và thương mại. Đối với ngành công nghiệp thiết bị, làm thế nào để thực hiện việc truyền dữ liệu từ xa không dây, hỗ trợ hiệu quả cho nhiều phương pháp truyền dữ liệu không dây và cách kiểm soát chính xác và hiệu quả sự dẫn truyền tải thông qua di / do của đồng hồ đo điện din rail, vì vậy nhằm đảm bảo an toàn tiêu thụ điện năng và thực hiện tối ưu hóa tiêu thụ năng lượng đang là hướng phát triển của ngành.
