Tụ điện thông minh hay tụ bù thông minh hiện đang thay thế dần so với tụ điện truyền thống vì sự tiện dụng trong lắp đặt và an toàn trong sử dụng. Chúng ta hãy cùng tìm hiểu thêm về cách lắp đặt tụ điện thông minh để thấy nó đơn giản như thế nào nhé.

Cách lắp đặt tụ điện thông minh chia làm 2 phần: Lắp đặt mạch lực và lắp phần mạch tín hiệu biến dòng (CT)

1. Phần 1: Về lắp đặt mạch lực

Các tụ điện thông minh đã được tích hợp hầu như đồng bộ toàn bộ các thành phần để hoạt động bao gồm: thiết bị đóng cắt, thiết bị bảo vệ, phần mềm điều khiển, giám sát, tụ điện, làm mát. Như vậy việc lắp mạch lực của tụ điện thông minh chỉ đơn giản là để vào đúng vị trí và đấu dây vào cầu đấu là xong. Sơ đồ đấy dây và hình ảnh đấu dây như phía dưới:

Sắp xếp tủ điện

Sơ đồ đấu dây

Sơ đồ lắp đặt và lắp đặt thực tế

2. Phần 2: Lắp đặt tín hiệu biến dòng CT

Về phần tín hiệu để tủ tụ bù có thể chính xác, dòng sản phẩm tụ điện thông minh của Elecnova cung cấp 2 lựa chọn cho khách hàng: là sử dụng tín hiệu trực tiếp đến tụ điện thông minh và sử dụng tín hiệu gián tiếp thông qua bộ điều khiển đồng bộ

2.1 Sử dụng tín hiệu trực tiếp đến tụ điện thông minh

Do tụ điện thông minh đã được tích hợp sẵn bộ điều khiển nên chỉ cần kết nối biến dòng thẳng tới bộ tụ thông minh là được. Tuy nhiên do bộ nhận tín hiệu của tụ thông minh thông qua cáp mạng vì vậy sẽ cần 1 biến dòng trung gian để đổi tín hiệu sang loại cáp mạng RJ12. Sơ đồ lắp đặt như dưới đây:

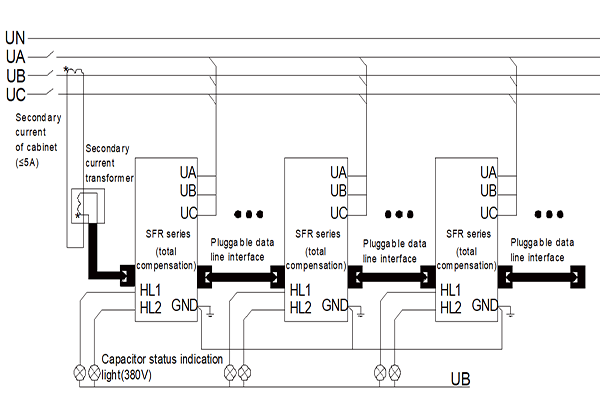

Sơ đồ đấu dây tín hiệu trực tiếp

2.2 Sử dụng tín hiệu đến bộ điều khiển

Trong một số trường hợp, khách hàng vẫn muốn quan sát tình trạng tụ phía ngoài mặt tủ điện, ta có thể sử dụng bộ điều khiển bù công suất phản kháng của Elecnova để lắp đặt ngoài mặt tủ. Sơ đồ lắp đặt như phía dưới:

Sơ đồ đấu dây với bộ điều khiển

Như vậy việc lắp đặt tụ điện thông minh khá đơn giản và không mất nhiều thời gian. Hi vọng bài viết sẽ giúp ích cho các bạn khi tìm hiểu về tụ điện thông minh
