Giải Pháp Lưu Trữ Năng Lượng Kết Nối AC (AC-Coupled) Cho Các Nhà Máy Điện Mặt Trời Quy Mô Lớn

Khi việc phát điện mặt trời tiếp tục mở rộng trên các cánh đồng năng lượng quy mô lớn, lưu trữ năng lượng đang trở thành một thành phần cơ sở hạ tầng quan trọng. Bài viết này khám phá vai trò của hệ thống lưu trữ năng lượng kết nối AC (AC-coupled) trong các nhà máy PV hiện đại và giới thiệu giải pháp tích hợp điện áp cao được thiết kế để đáp ứng các yêu cầu về lưới điện, an toàn và hiệu suất.

1. Bối cảnh ngành & Thách thức thị trường

Tại sao lưu trữ năng lượng kết nối AC đang trở nên thiết yếu? Sự phát triển nhanh chóng của các nhà máy quang điện quy mô lớn đã làm tăng đáng kể tỷ lệ năng lượng tái tạo vào lưới điện trên toàn thế giới. Mặc dù sự chuyển đổi này hỗ trợ các mục tiêu giảm phát thải carbon, nó cũng đặt ra những thách thức mới về kỹ thuật và vận hành.

Các cánh đồng PV lớn thường gặp phải:

• Cắt giảm công suất (Power curtailment) trong thời gian đỉnh điểm bức xạ mặt trời.

• Sự mất ổn định về điện áp và tần số, đặc biệt là ở những vùng lưới điện yếu.

• Hạn chế khả năng tiếp nhận của lưới điện do các yêu cầu về tốc độ thay đổi công suất (ramp-rate) và hệ số công suất.

• Áp lực tuân thủ ngày càng tăng từ các quy định lưới điện (grid codes) đang thay đổi.

Các nhà máy PV truyền thống được thiết kế để cung cấp năng lượng một chiều. Tuy nhiên, lưới điện hiện đại đòi hỏi tính linh hoạt, khả năng kiểm soát và khả năng điều độ. Lưu trữ năng lượng không còn là một tùy chọn bổ sung - nó đã trở thành một yêu cầu của lưới điện. Lưu trữ kết nối AC đã nổi lên như một kiến trúc ưu tiên cho các cánh đồng PV lớn nhờ tính linh hoạt, khả năng mở rộng và khả năng tương thích với hạ tầng PV hiện có.

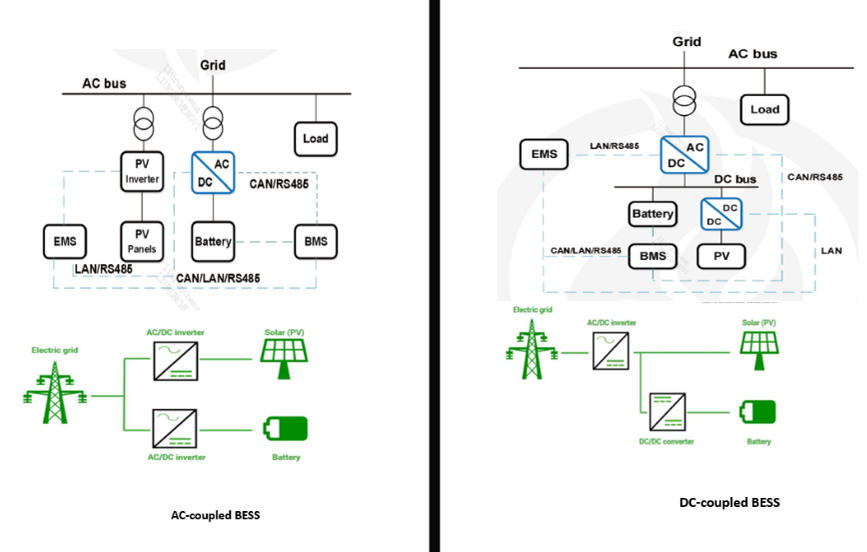

2. Giải thích kiến trúc lưu trữ kết nối AC (AC-Coupled)

Một hệ thống lưu trữ năng lượng kết nối AC sẽ kết nối trực tiếp vào phía xoay chiều (AC) của nhà máy điện mặt trời, thường là ở cùng mức điện áp với đầu ra của biến tần PV hoặc bus thu gom của nhà máy.

Trong kiến trúc AC-coupled điển hình:

• Dàn pin PV tạo ra nguồn điện DC.

• Biến tần PV hòa lưới chuyển đổi DC thành AC.

• Hệ thống lưu trữ năng lượng kết nối độc lập với bus xoay chiều AC.

• Điều tiết nhu cầu năng lượng tổng thể của hệ thống thông qua quản lý tập trung.

Khác với hệ thống kết nối DC (DC-coupled), kết nối AC cho phép việc phát điện PV và lưu trữ năng lượng hoạt động độc lập. Điều này mang lại sự linh hoạt hơn trong thiết kế và cho phép thêm hệ thống lưu trữ mà không cần sửa đổi phía DC của hệ thống PV hiện có.

Lưu trữ AC-coupled đặc biệt phù hợp cho:

• Các nhà máy PV quy mô lớn (Utility-scale).

• Cánh đồng năng lượng mặt trời sử dụng nhiều biến tần.

• Các dự án cải tạo (Retrofit) thêm lưu trữ vào tài sản PV sẵn có

3. Giá trị cốt lõi cho các ứng dụng cánh đồng PV

Tiện lợi cao cho việc cải tạovà triển khai Đối với các hệ thống PV đã hòa lưới hiện có, giải pháp lưu trữ AC-coupled có thể được triển khai mà không cần sửa đổi biến tần PV gốc, các thành phần DC hoặc cấu hình dàn pin. Hệ thống lưu trữ được kết nối ở phía AC, cho phép nâng cấp nhanh chóng năng lượng lưu trữ. Đặc tính "cắm và chạy" (plug-and-play) này giúp giảm đáng kể:

• Chi phí cải tạo hệ thống.

• Sự phức tạp trong thi công tại công trường.

• Thời gian dừng hoạt động của dự án trong quá trình lắp đặt.

Linh hoạt trong lựa chọn thiết bị và tích hợp hệ thống Trong kiến trúc kết nối AC, biến tần PV và biến tần lưu trữ hoạt động độc lập. Sự tách biệt này mang lại sự tự do lớn hơn trong việc lựa chọn thiết bị. Miễn là đáp ứng các quy định lưới điện và tiêu chuẩn giao tiếp, các nhà thiết kế và nhà thầu EPC có thể tự do lựa chọn biến tần và hệ thống lưu trữ từ các nhà sản xuất khác nhau tùy theo ngân sách và hiệu suất.

Khả năng mở rộng mạnh mẽ Khả năng mở rộng công suất chủ yếu bị giới hạn bởi hạ tầng phân phối AC thay vì cấu hình phía DC. Điều này giúp các dự án có thể đầu tư theo từng giai đoạn hoặc mở rộng khi nhu cầu phụ tải thay đổi theo thời gian.

Công nghệ trưởng thành và độ tin cậy cao Hệ thống AC-coupled dựa trên các công nghệ kết nối xoay chiều tiêu chuẩn và đã được thiết lập lâu đời, đảm bảo tính tương thích mạnh mẽ với cơ sở hạ tầng lưới điện hiện có. Kiến trúc này đã được triển khai rộng rãi trên toàn cầu với các tiêu chuẩn thiết kế rõ ràng và quy trình lắp đặt chuẩn hóa.

Rủi ro an toàn vận hành thấp hơn ở phía AC So với hệ thống bus DC điện áp cao, vận hành phía AC có nguy cơ phóng điện hồ quang (arc-flash) thấp hơn, yêu cầu về cách điện và bảo vệ dễ quản lý hơn, giúp cải thiện biên độ an toàn trong quá trình lắp đặt và bảo trì.

4. Thách thức thiết kế trong lưu trữ PV kết nối AC

Mặc dù có nhiều ưu điểm, việc triển khai quy mô lớn cũng đặt ra các thách thức kỹ thuật:

• Tích hợp trên nhiều mức điện áp AC khác nhau.

• Duy trì hiệu suất PCS cao ở quy mô lớn.

• Tuân thủ các mã lưới điện như LVRT (vượt qua lỗi điện áp thấp) và HVRT (vượt qua lỗi điện áp cao).

• An toàn cháy nổ và quản lý nhiệt trong các cụm pin lớn.

• Sự phối hợp phức tạp giữa biến tần PV và hệ thống lưu trữ.

5. Nền tảng lưu trữ AC-Coupled của Elecnova

ECO-E418LP: Hệ thống ESS kết nối AC cho các cánh đồng PV Dòng ECO-E418LP là tủ lưu trữ năng lượng làm mát bằng chất lỏng tích hợp cao, được phát triển đặc biệt cho các ứng dụng PV kết nối AC:

• Dung lượng 418 kWh trong một tủ duy nhất (all-in-one).

• PCS hiệu suất cao lên tới 210 kW.

• Tùy chọn điện áp AC: 400V, 690V và 800V.

• Tích hợp đầy đủ: Pin, PCS, BMS, EMS, đơn vị làm mát và phòng cháy chữa cháy.

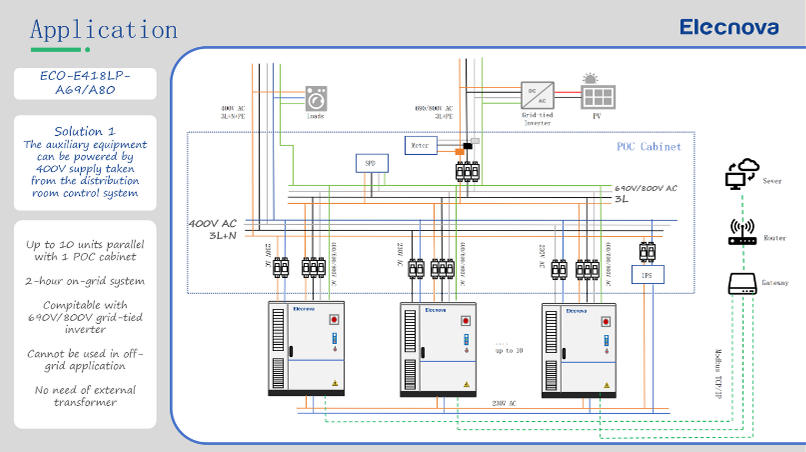

6. Các giải pháp điển hình cho cánh đồng PV

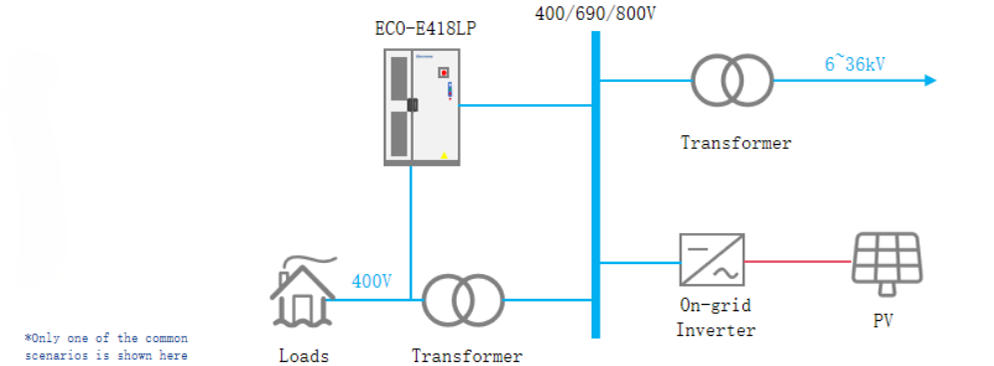

• Kết nối AC điện áp cao trực tiếp: Đối với các nhà máy sử dụng biến tần 400V, ECO-E418LP-A40 có thể kết nối trực tiếp vào bus AC mà không cần máy biến áp nâng áp bổ sung, giúp tăng hiệu suất và giảm số lượng thiết bị.

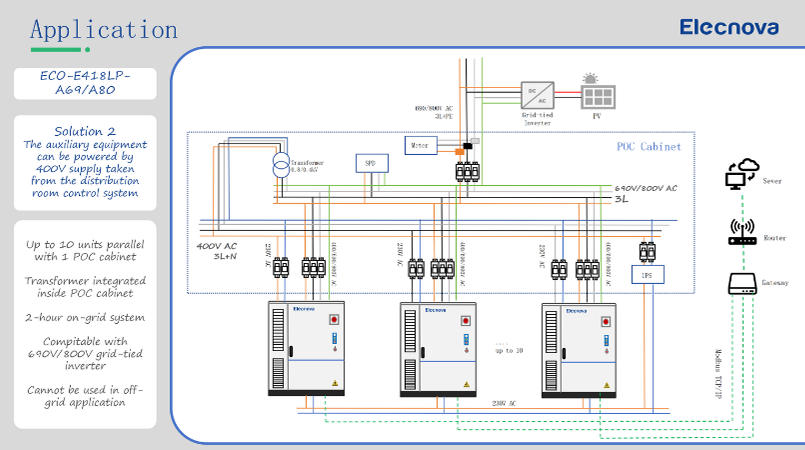

• Kết nối AC với điểm đấu nối (POC) và Máy biến áp: Đối với các cánh đồng PV 690V hoặc 800V, hệ thống lưu trữ có thể được tích hợp thông qua tủ POC tập trung kết hợp máy biến áp, giúp thống nhất việc điều phối và đơn giản hóa việc cấp nguồn phụ trợ

7. An toàn, EMS & Kết luận

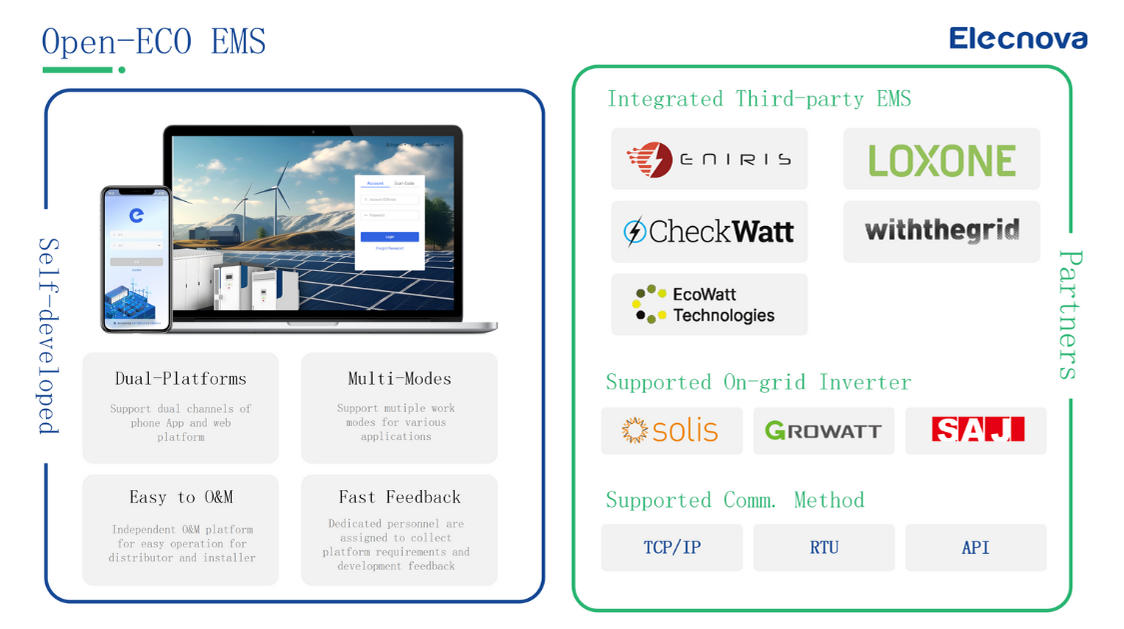

Hệ thống ECO-E418LP tích hợp các cơ chế an toàn đa lớp, bao gồm giám sát cấp cell pin, phòng cháy cấp pack và tủ, cùng thiết kế vỏ ngoài chịu được điều kiện khắc nghiệt. Hệ thống được quản lý bởi phần mềm EMS thông minh cho phép:

• Cắt đỉnh (Peak shaving) và dịch chuyển năng lượng theo thời gian.

• Phối hợp biến tần PV và kiểm soát không phát ngược lưới (zero-export).

• Tích hợp với các nền tảng EMS bên thứ ba thông qua API mở.

Kết luận: Lưu trữ năng lượng kết nối AC biến việc phát điện mặt trời từ nguồn năng lượng gián đoạn thành nguồn năng lượng có thể điều độ và tuân thủ lưới điện. Với thiết kế AC điện áp cao và kiến trúc tích hợp, ECO-E418LP cung cấp một nền tảng đáng tin cậy cho các triển khai lưu trữ PV hiện đại.
