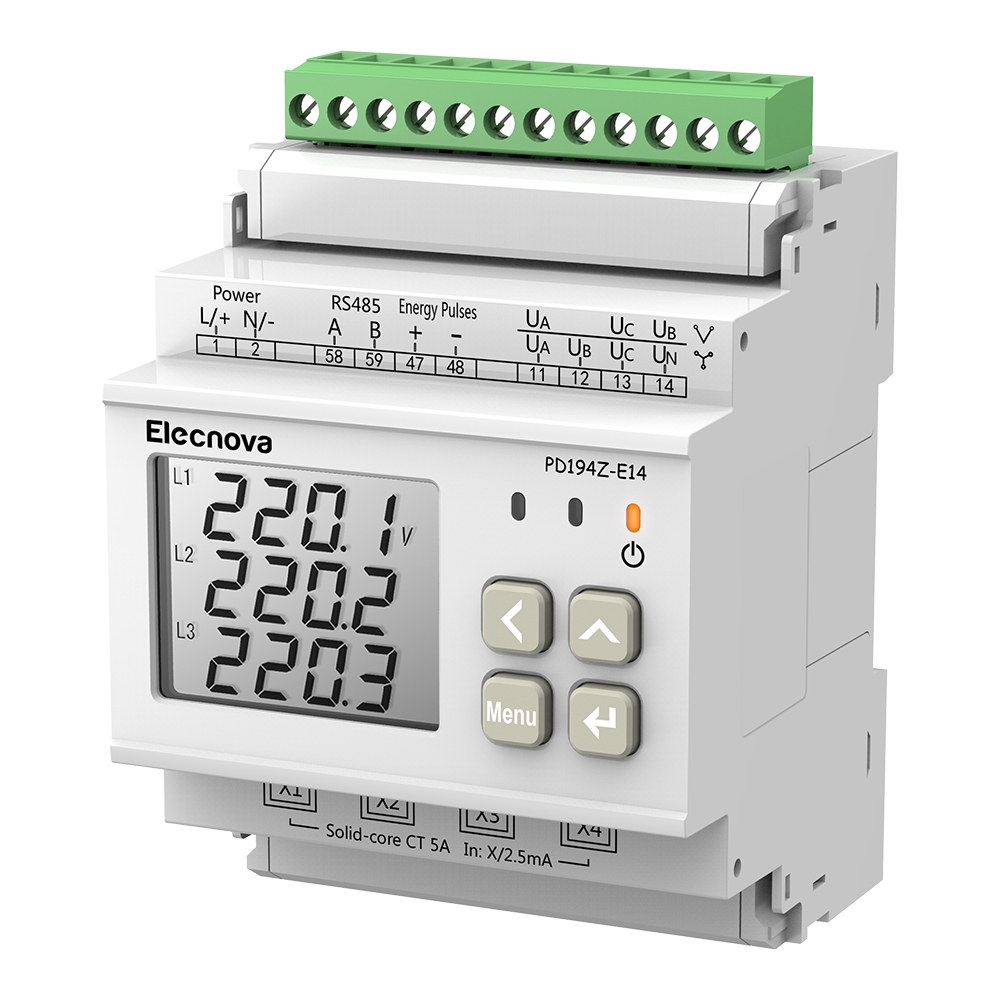

Đồng hồ giám sát mạch đa kênh PD194Z-E14 là đồng hồ đo điện đa kênh, với thiết bị giám sát nguồn 12 kênh 1 pha hoặc 4 kênh 3 pha trong thiết kế gắn trên đường ray din tiêu chuẩn. Bên cạnh giao tiếp RS485 cơ bản, truyền dữ liệu không dây LoRa và GPRS cũng có sẵn. Nó có một mô-đun cấp nguồn độc lập AC / DC (80 ~ 270V) với độ chính xác đo 0,5 lớp. Sóng hài lên đến bậc 31
các thông số bao gồm
U – Điện áp (V), I – Dòng điện (A)
P – Công suất (W), Q – Công suất phản kháng (Var)
E – Năng lượng tiêu thụ (KWh, Kvarh), F – Tần số (Hz)
THDi – Sóng hài dòng điện
THDu – Sóng hài điện áp
Có truyền thông RS485 phục vụ cho việc giám sát từ xa
Màn hình hiển thị LCD
Cấp chính xác:
U, I – 0.2S
Pf, P – 0.5
Số mạch giám sát:
Giám sát tối đa 4 mạch điện 3 pha

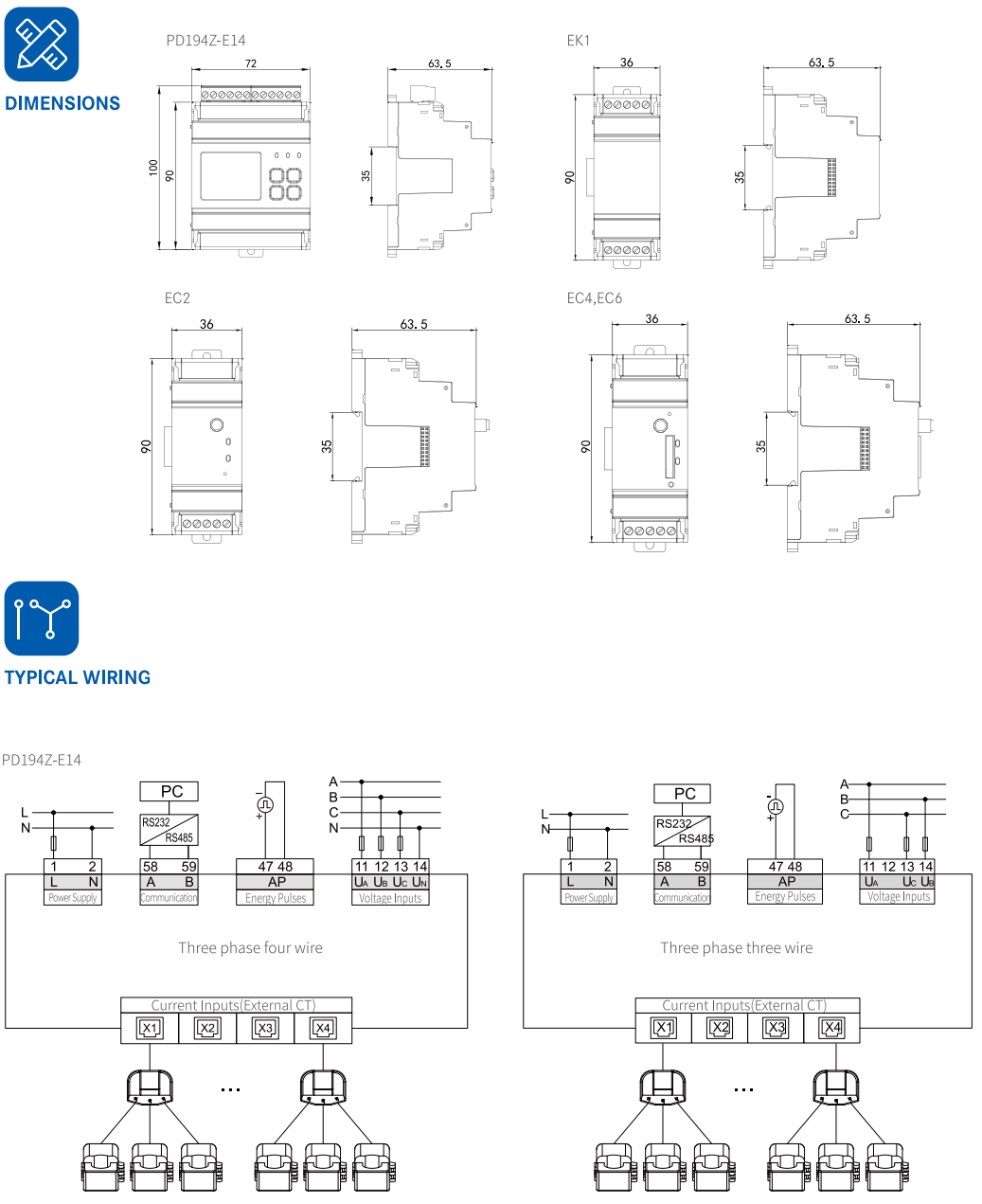

Sơ đồ đấu dây:

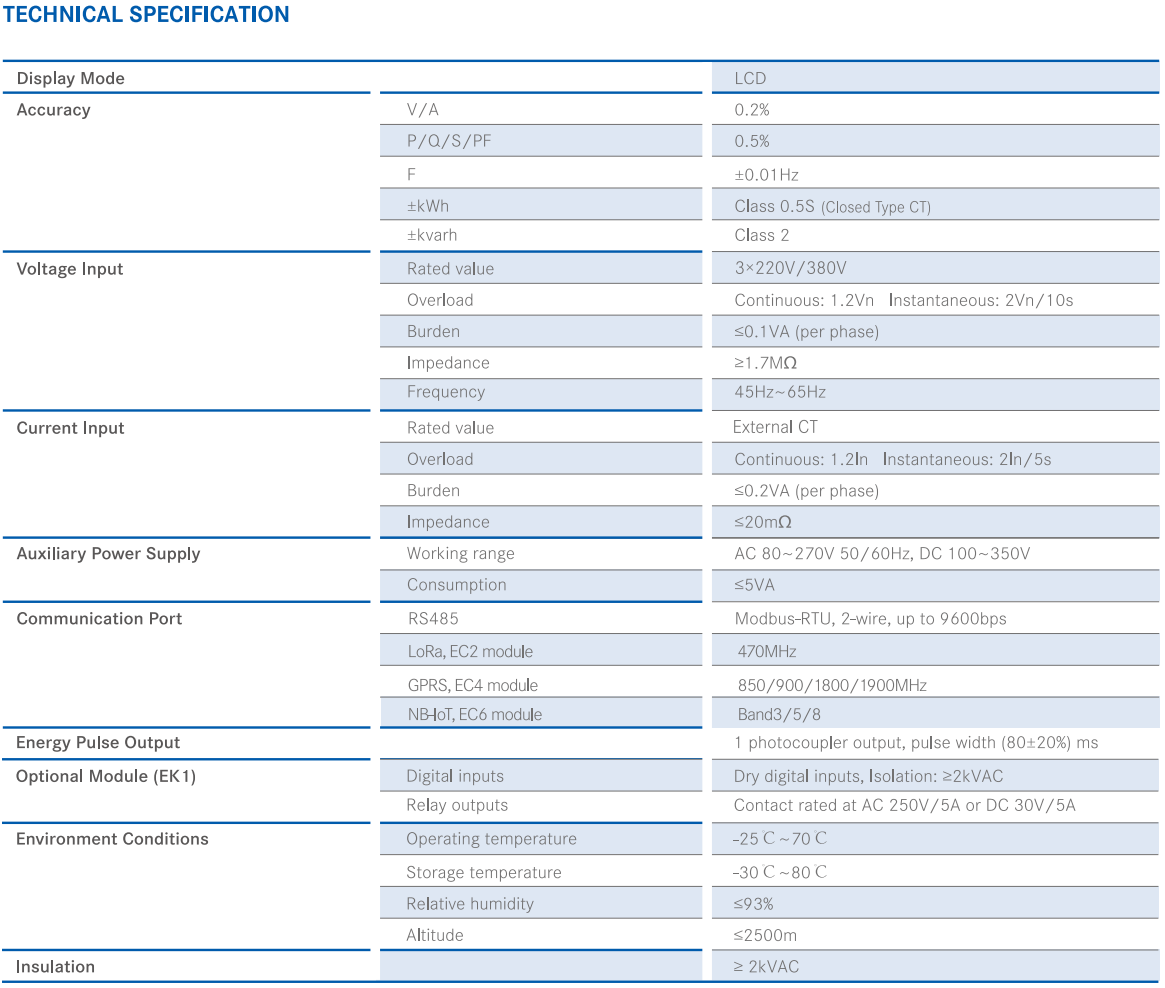

Thông số kỹ thuật

Catalogue
Tải xuống tại đây
