Giới thiệu

Khi chúng ta xem xét quản lý năng lượng tòa nhà kỹ thuật số đô thị, cơ quan quản lý năng lượng và quản lý phân phối điện cần giám sát tòa nhà về đo đếm điện năng, điều khiển từ xa và phân tích dữ liệu. Bởi vì đồng hồ đo năng lượng treo tường thông thường có các vấn đề về khối lượng lớn và độ chính xác đo không ổn định. Đồng hồ đo năng lượng kwh thông minh thế hệ mới áp dụng chip đo sáng đã ra đời.

Đồng hồ đo năng lượng kỹ thuật số có thể được cố định trong đường ray din tiêu chuẩn 35mm, nó có thể được sử dụng rộng rãi tại bảng trung chuyển, hộp phân phối điện và hộp điện nhỏ cùng với bộ ngắt mạch vi mô (MCB). Trong những năm này, nhiều quốc gia trên thế giới đã được thực hiện hệ thống quy định TOU. Việc triển khai AMI (Hệ thống đo lường cơ sở hạ tầng) yêu cầu đồng hồ đo năng lượng có độ chính xác cao với giao tiếp để đạt được đo sáng tự động và điều khiển từ xa. Với AMI và đồng hồ đo năng lượng kỹ thuật số, cơ quan quản lý năng lượng và dự án có thể phân loại mức tiêu thụ năng lượng và thanh toán theo cách kinh tế và hiệu quả.

Các tính năng chính:

Đo thông số


• Đo thời gian thực các thông số sau: điện áp, dòng điện (tối đa 100A), công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất, tần số, nhu cầu và giá trị lớn nhất / nhỏ nhất
• Đo năng lượng
• Đo năng lượng hai chiều;
• Năng lượng phản ứng bốn góc phần tư;
• Đo lường năng lượng đa biểu giá;

Công cụ này có 2 bộ gồm 12 khoảng thời gian và 4 chức năng đo biểu giá, và 24 giờ một ngày có thể được chia thành 12 khoảng thời gian tối đa; Có thể chọn bốn biểu giá nhọn, đỉnh, phẳng và cong cho từng thời kỳ. Có thể cài đặt thời gian đọc đồng hồ tự động để lưu thông tin năng lượng điện trong 12 tháng qua.

Lưu trữ sự kiện

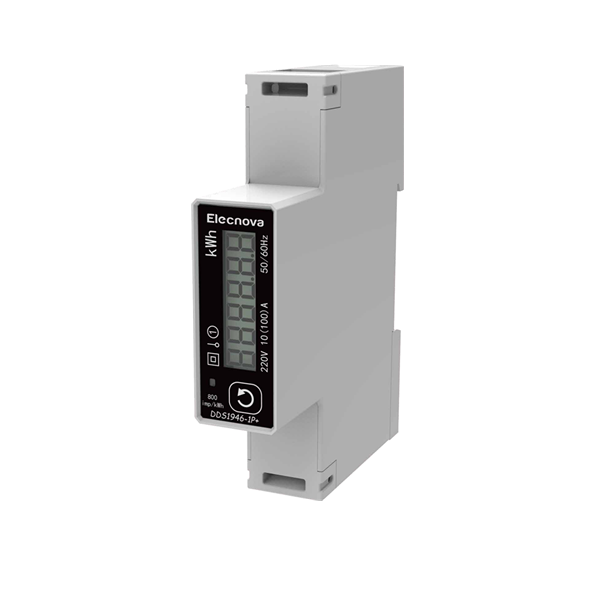

DDSF1946-1P + có chức năng ghi sự kiện, có thể ghi lại số lần bật nguồn và thời gian bật nguồn cuối cùng, số lần tắt nguồn và lần tắt nguồn cuối cùng, ghi lại số lần đặt lại nguồn và lần hoạt động cuối cùng.

Chức năng truyền thông

Giao diện RS485 được cách ly về điện với bên trong đồng hồ, và một mạch chống sét được thiết kế;
Giao tiếp RS485 có thể được thực hiện thông qua PC để hoàn thành cài đặt lập trình và đọc đồng hồ;
Giao thức truyền thông mặc định là giao thức Modbus-RTU.

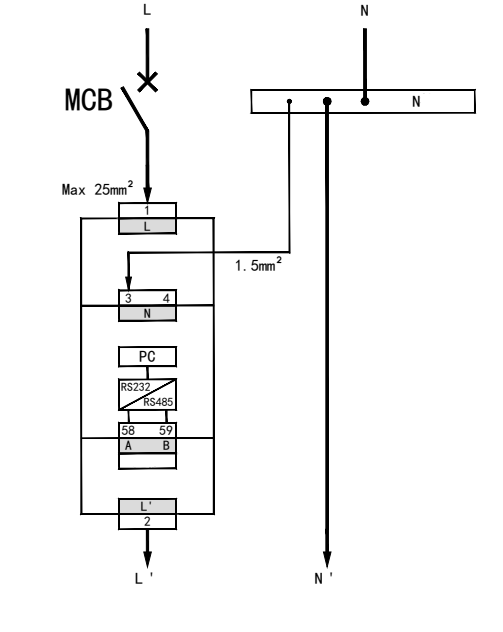

Sơ đồ hệ thống dây điện
