Cuộn kháng tụ bù là một thiết bị không thể thiếu trong ngành công nghiệp điện với mục đích đảm bảo hệ thống hoạt động trơn tru. Cuộn kháng tụ bù giúp cải thiện điện và tăng năng lượng tuổi thọ cho các thiết bị điện. Chính vì thế nên gia tăng hiệu quả về kinh tế cũng như những sự cố của hệ thống điện. Bài viết dưới đây, Elecnova Việt Nam sẽ chia sẻ tới các bạn về cấu tạo cũng như những ứng dụng quan trọng của cuộn kháng tụ bù. Hãy cùng tham khảo nhé!

Cuộn kháng tụ bù là gì?

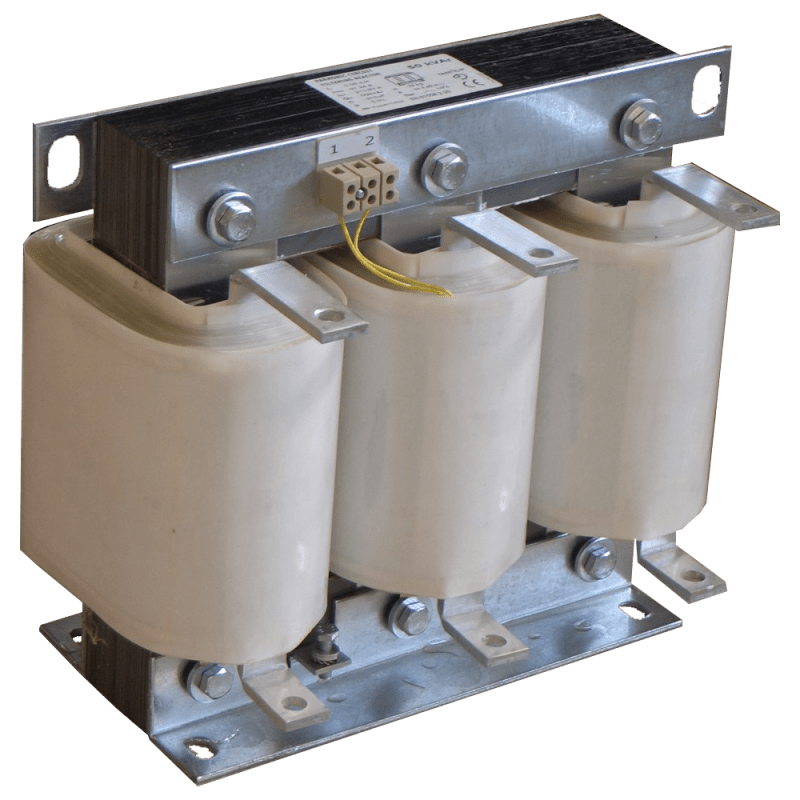

Cuộn kháng tụ bù

Cuộn kháng tụ bù chính là cuộn dây đồng công suất lớn được quấn xung quanh lõi sắt từ có điện kháng không đổi. Vai trò của cuộn kháng đó chính là tích trữ từ trường, hạn chế dòng ngắn mạch và duy trì điện áp định mức khi có sự biến thiên đột ngột về lưới điện. Nó có khả năng bảo vệ hệ thống điện trong gia đình bằng khả năng lọc sóng hài. Vì thế, mà chất lượng hệ thống điện được cải thiện rất nhiều.

Cấu tạo và phân loại cuộn kháng tụ bù

Cấu tạo cuộn kháng tụ bù

Cuộn kháng tụ bù được cấu tạo bởi 1 cuộn dây và thể được quấn quanh một lõi sắt. Khi có dòng điện chạy qua cuộn kháng thì nó sẽ sinh ra một từ trường và từ trường này sẽ sinh ra áp cảm ứng để hãm lại sự biến thiên dòng trong cuộn.

Phân loại cuộn kháng tụ bù

Cuộn kháng được phân là 2 loại theo đó chính là theo điện áp và công dụng.

• Theo điện áp: gồm 2 loại
• Cuộn kháng hạ thế: Cuộn kháng này sử dụng điện áp từ 440v đến 1000v.
• Cuộn kháng trung thế: Sử dụng điện áp từ 1000v trở lên.
• Theo công dụng
• Cuộn kháng bảo vệ thiết bị điện công nghiệp: Cuộn kháng này sử dụng cho tụ bù, có chức năng bảo vệ tụ bù, bảo vệ thiết bị đóng cắt, relay bù. Khi cuộn kháng kết hợp với tụ bù sẽ có chức năng lọc bớt những sóng hài, tăng chát lượng cho hệ thống điện.
• Lọc sóng hài: Tần số này sẽ phụ thuộc vào độ tự cảm của cuộn kháng cùng điện dung của tụ bù. Vì thế, trên thị trường có rất nhiều cuộn kháng khác nhau để tương ứng với tần số lọc khác nhau.
• Cuộn kháng cho biến tần.: Có 2 loại đó chính là cuộn kháng đầu vào biến tần và cuộn kháng đầu ra biến tần. Dựa theo đặc tính của dòng điện không đổi cuộn kháng nên nó có chức năng ổn định dòng để động cơ có thể hoạt động trơn tru khi thay đổi tốc độ hay tần số.

Nguyên lý hoạt động của cuộn kháng

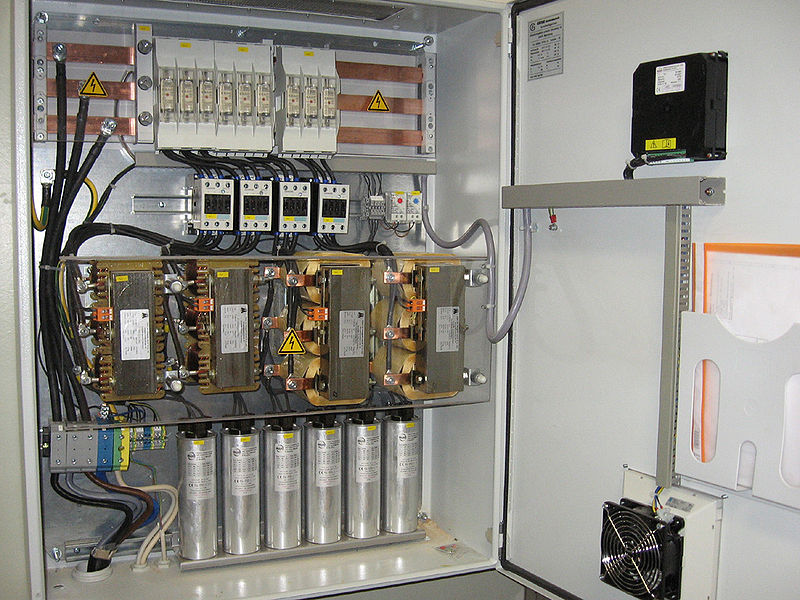

Nguyên lý hoạt động của cuộn kháng

Trong mạch điện xoay chiều thì cảm kháng tỉ lệ thuận với tần số của dòng điện. Khi tần số càng lớn thì cảm kháng cũng sẽ càng nhỏ. Chính vì thế nên việc ứng dụng cuộn kháng vào trong máy móc công nghiệp nhằm triệt tiêu sóng hài bậc cao.

Nó dựa theo nguyên lý, dung kháng tỉ lệ nghịch với tần số của dòng điện, cảm kháng tỉ lệ thuận với tần số. Khi điện năng chứa những thành phần sóng hài bậc 5 và bậc 7 có nguy cơ phá hủy tụ bù vì dòng quá lớn chạy qua nó. Còn cuộn kháng được mắc nối tiếp với tụ để lọc lại những thành phần sóng hài này.

Cuộn kháng (Ac reactor) được lắp đặt vào biến tần công nghiệp. Dựa theo đặc tính không đổi của cuộn kháng nên nó có chức năng ổn định dòng điện đầu ra của biến tần để cho động cơ điện có thể hoạt động được trơn tru hơn. Tăng độ bền khi thay đổi đột ngột tốc độ, đảo chiều.

Chức năng của cuộn kháng tụ bù

Hệ thống lọc sóng hài bảo vệ thiết bị điện

Bảo vệ các thiết bị điện công nghiệp

Cuộn kháng khi kết hợp với tụ bù cũng như các thiết bị đóng đóng cắt, relay bù. sẽ gia tăng chất lượng điện cho hệ thống. Đây cũng là thiết bị có vai trò quan trọng trong những trường hợp điện áp hay dòng điện của hệ thống bị biến dạng.

Cuộn kháng thực hiện chức năng bảo vệ biến tần

Có 2 loại cuộn kháng sử dụng cho biến tần đó là cuộn kháng dùng cho đầu ra biến tần này hoặc gọi là DC và cuộn kháng sử dụng cho đầu vào biến tần hoặc gọi là AC. Chính vì nhờ đặc tính này mà khi mọi dòng điện đi qua nó đều được tác động khiến cho chúng hoạt động ổn định hơn. Vậy nên, khi lắp cuộn kháng gần với biên biến tần, chúng thực hiện chức năng khiến cho dòng điện đi qua dần ổn định hơn, động cơ đều hoạt động được trơn tru dù bị thay đổi tốc độ hay tần số.

Bài viết trên Elecnova Việt Nam đã chia sẻ về cuộn kháng tụ bù, mong rằng sau bài viết này đã mang tới nhiều thông tin bổ ích giúp bạn có thể hiểu hơn về khái niệm cũng như một số vai trò của cuộn kháng tụ bù để ứng dụng vào thực tế nhé !. Hãy liên hệ ngay hotline 0394754828 nếu bạn có bất kỳ thắc mắc nào để được nhân viên hỗ trợ tư vấn kịp thời và nhanh chóng.
