Trong tất cả các thiết bị điện hiện nay thì việc bù công suất phản kháng là điều không thể thiếu. Việc bù công suất phản kháng giúp cho việc khởi động và hoạt động của các thiết bị được diễn ra dễ dàng hơn. Vậy công thức tính bù công suất phản kháng là gì? Cùng tìm hiểu ngay với Elecnova Việt Nam qua bài viết dưới đây.

1. Các phương pháp tính dung lượng cần bù

1.1 Tính dung lượng tụ bù từ công suất tiêu thụ và cos phi thực tế

Công thức tính dung lượng tụ bù từ công suất tiêu thụ và cos phi thực tế:

 Qbù = P ( tgφ1 – tgφ2 )

Để tính được dung lượng cần bù, trước hết bạn cần nắm được công suất (P) của tải đó và hệ số công suất (Cosφ) của tải đó.

Ví dụ: Ta có công suất tải là P = 100 KW

Hệ số công suất trước khi bù là cosφ1 = 0.75 → tgφ1 = 0.88

Hệ số công suất sau khi bù là Cosφ2 = 0.95 → tgφ2 = 0.33

Vậy công suất phản kháng cần bù là Qbù = P ( tgφ1 – tgφ2 )

Qbù = 100( 0.88 – 0.33 ) = 55KVAr

1.2 Tính dung lượng tụ bù dùng bảng tra

Nếu như việc tính dung lượng tụ bù bằng các công thức quá phức tạp và cần bạn phải có máy tính để có thể cho ra kết quả chính xác thì sử dụng bảng tra sẽ là giải pháp hiệu quả giúp bạn tiết kiệm được thời gian. Công thức tính dung lượng tụ bù bằng bảng tra: Qb = P*k.

k là hệ số cần bù được tra trong bảng dưới đây:

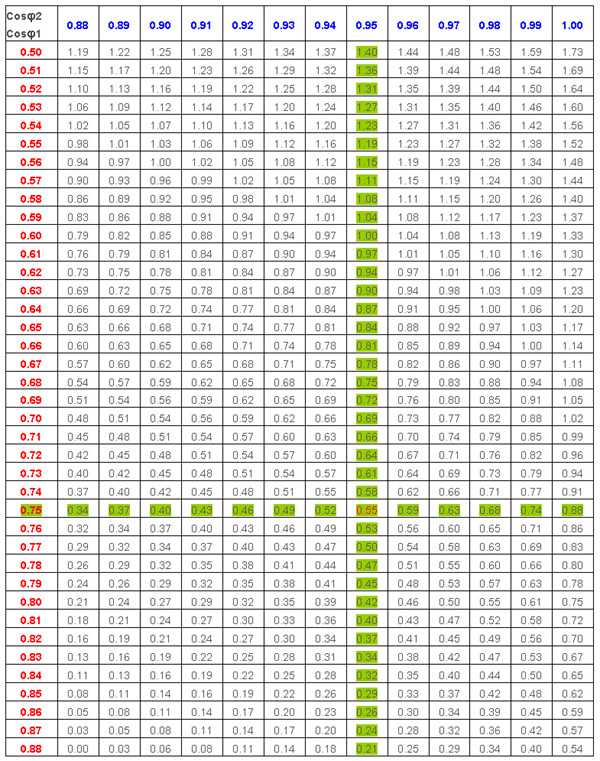

Bảng tra hệ số tụ bù

Ví dụ: để tính được dung lượng tụ bù có hệ số cosφ1 = 0.75 lên cosφ2 = 0.95. Ta nhìn vào bảng và gióng theo hàng và cột thì k=0.55. Từ đó bạn thay thế vào công thức và tính ra kết quả.

1.3 Tính dung lượng tụ bù từ hóa đơn điện và số giờ làm việc

Ngoài các phương pháp tính dung lượng tụ bù trên thì ta có thể dựa vào các số liệu trên hóa đơn điện để tính được dung lượng của tụ bù.

Cách tính dung lượng tụ bù bằng hóa đơn điện và số giờ làm việc như sau:

Đầu tiên, bạn cần xem hóa đơn tiền điện của mình sau đó so sánh với hóa đơn mẫu chúng tôi cung cấp dưới đây:

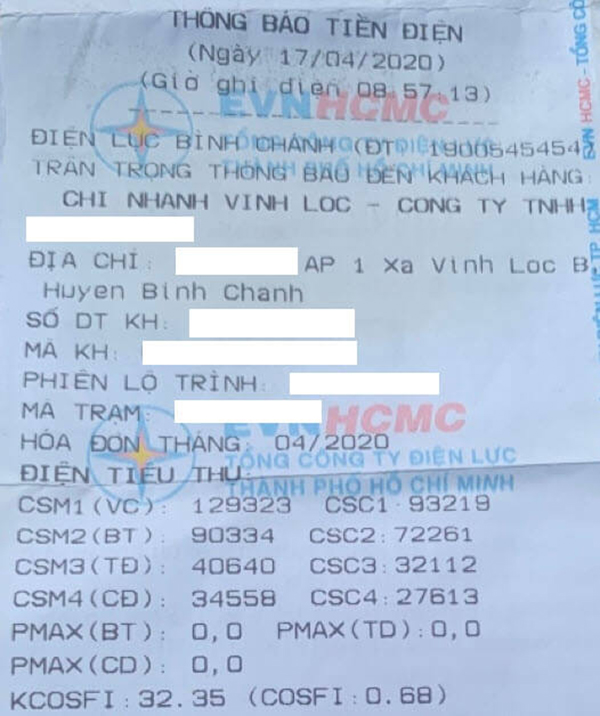

Hóa đơn tiền điện mẫu

Sau đó, bạn cần đọc những chỉ số có trên hóa đơn điện. Theo hóa đơn mẫu, ta thấy được rằng:

• Hệ số công suất của xưởng là 0.68

• Số kWh giờ bình thường R1 = 90334 - 72261 = 18073kWh

• Số kWh giờ cao điểm R2 = 34558 - 27613 = 6945 kWh

• Số kWh giờ thấp điểm R3 = 40640 - 32112 = 8528kWh

• Số kWh giờ tổng Total = 33546 kWh

Ví dụ doanh nghiệp hoặc công ty của bạn hoạt động 24/24h, theo công thức ta thấy được Số kWh trong 1 ngày = 33546/30 = 1,118kWh

Công suất trung bình = 1,118/24 = 46.6kW

Sau đó, bạn có thể dựa vào bảng tra hệ số tụ bù k và tính được dung lượng tụ bù và rút ra được kết quả là k=0.75

Chọn độ dự trữ là 30% => Qb = 46.6 * 0.75 * 1.30 = 45.4 Kvar. Chọn làm tủ bù 50Kvar cho hóa đơn tiền điện bị phạt cos phi gần 20 triệu

1.4 Tính dung lượng tụ bù từ công suất trạm biến áp

Trên thực tế, có rất nhiều người mới chỉ lắp được trạm biến áp chứ chưa lắp được phụ tải khi họ cần lắp đặt tủ tụ bù. Tuy nhiên, việc lắp đặt tủ tụ bù là điều cực kỳ cần thiết để tránh tình trạng doanh nghiệp của bạn sẽ bị phạt cos phi không tải. Công thức tính dung lượng tụ ù từ công suất trạm biến áp được tính như sau:  Qb = (0.4 - 0.5) * Smba.

Ví dụ: Trạm biến áp 1000KVA, dung lượng bù là 0.4 * 1000 = 400Kvar

Cách tính này tuy chỉ là kinh nghiệm được nhiều người ghi lại nhưng lại thỏa mãn hầu hết các loại tải với cos phi trung bình >= 0.75 và trạm biến áp mang tải tối đa khoảng 80%. Nếu tải có hệ số công suất nhỏ hơn thì đôi lúc vẫn thiếu tụ.

2. Bộ bù công suất chủ động SVG - Hiệu quả, đơn giản, tiết kiệm

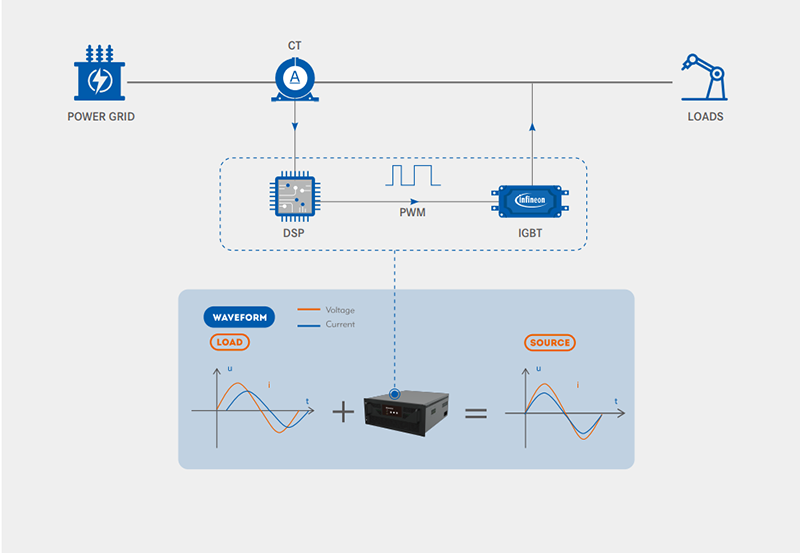

SFR-SVG của Elecnova là sản phẩm thế hệ mới của bộ bù công suất chủ động (SVG), được sử dụng ứng dụng công nghệ mới nhất để bù công suất phản kháng. Khi SFR-SVG mắc song song trong lưới điện được cân bằng như một nguồn dòng điện phản kháng động.

Dòng điện phản kháng của SVG có thể được điều khiển linh hoạt và tự động bù công suất phản kháng. SVG có khả năng thu phát công suất phản kháng chủ động, đảm bảo cho hệ thống luôn có đủ công suất phản kháng.

Một số ưu điểm nổi bật của bộ bù công suất chủ động SVG có thể kể đến như:

• Cải thiện được hệ số cos phi, có khả năng bù chính xác công suất phản kháng.

• Tiết kiệm tối đa điện năng tiêu thụ.

• Tránh trường hợp doanh nghiệp bị phạt.

Thông qua bài viết trên, Elecnova đã cung cấp cho bạn những công thức tính dung lượng tụ bù một cách chi tiết nhất. Hãy đến ngay với Elecnova để mua sắm cho mình những sản phẩm chất lượng với mức giá hợp lý nhất. Mọi thắc mắc, liên hệ ngay với chúng tôi để được giải đáp nhanh chóng.
