Cách kết nối các đồng hồ đa năng thông minh bằng giao diện RS485

Cách kết nối các đồng hồ đa năng thông minh bằng giao diện RS485

  • Elecnova
  • 0 bình luận


1. RS485 là gì

Lĩnh vực công nghiệp thường cần thu thập dữ liệu đa điểm, tín hiệu tương tự hoặc tín hiệu chuyển mạch, thường sử dụng RS485 bus. RS485 áp dụng chế độ làm việc bán song công, hỗ trợ giao tiếp dữ liệu đa điểm. Cấu trúc liên kết mạng bus RS485 thường sử dụng cấu trúc kiểu bus với kết hợp đầu cuối. Nghĩa là, một bus được sử dụng để kết nối từng nút trong chuỗi và nó không hỗ trợ mạng vòng hoặc mạng hình sao.

RS485 không có hình dạng vật lý cụ thể. Theo tình hình thực tế của dự án, RS485 sử dụng logic tiêu cực tín hiệu vi sai, + 2V ~ + 6V có nghĩa là "0" và - 6V ~ - 2V có nghĩa là "1".

RS485 có kết nối hai dây và bốn dây. Hệ thống bốn dây chỉ có thể thực hiện chế độ giao tiếp điểm-điểm, hiện nay hiếm khi được sử dụng. Ngày nay, hệ thống hai dây chủ yếu được sử dụng. Loại chế độ kết nối này là một cấu trúc cấu trúc liên kết bus, có thể treo tối đa 32 nút trên cùng một bus. Khoảng cách liên lạc của xe buýt 485 có thể đạt 1200 mét.

Theo lý thuyết cấu trúc xe buýt 485, trong điều kiện môi trường lý tưởng, khoảng cách truyền của xe buýt 485 có thể đạt 1200 mét. Điều kiện là dây giao tiếp chất lượng cao đạt tiêu chuẩn, tốc độ truyền 9600 bps, chỉ nạp một thiết bị 485 nên khoảng cách liên lạc đạt 1200 mét nên khoảng cách liên lạc thực tế và ổn định của xe buýt 485 thường ít hơn 1200 mét. Nếu có nhiều thiết bị 485 tải, trở kháng dây không đạt tiêu chuẩn, đường kính dây quá nhỏ, chất lượng bộ chuyển đổi kém, thiết bị chống sét quá phức tạp và tốc độ truyền quá cao, v.v. sẽ làm giảm khoảng cách liên lạc.

2. Cáp RS485

Cặp xoắn thông thường được sử dụng trong những dịp thông thường, và cặp xoắn được bảo vệ có thể được sử dụng trong những dịp yêu cầu cao hơn. Khi sử dụng giao diện RS485, đối với một đường truyền cụ thể, chiều dài cáp tối đa cho phép để truyền tín hiệu dữ liệu từ giao diện RS485 đến tải tỷ lệ nghịch với tốc độ truyền của tín hiệu và độ dài dữ liệu chủ yếu bị ảnh hưởng bởi sự biến dạng tín hiệu, nhiễu và các các nhân tố.



3. Loại đường truyền thông nào nên được sử dụng cho xe buýt 485? Có bao nhiêu thiết bị có thể được kết nối với một bus?

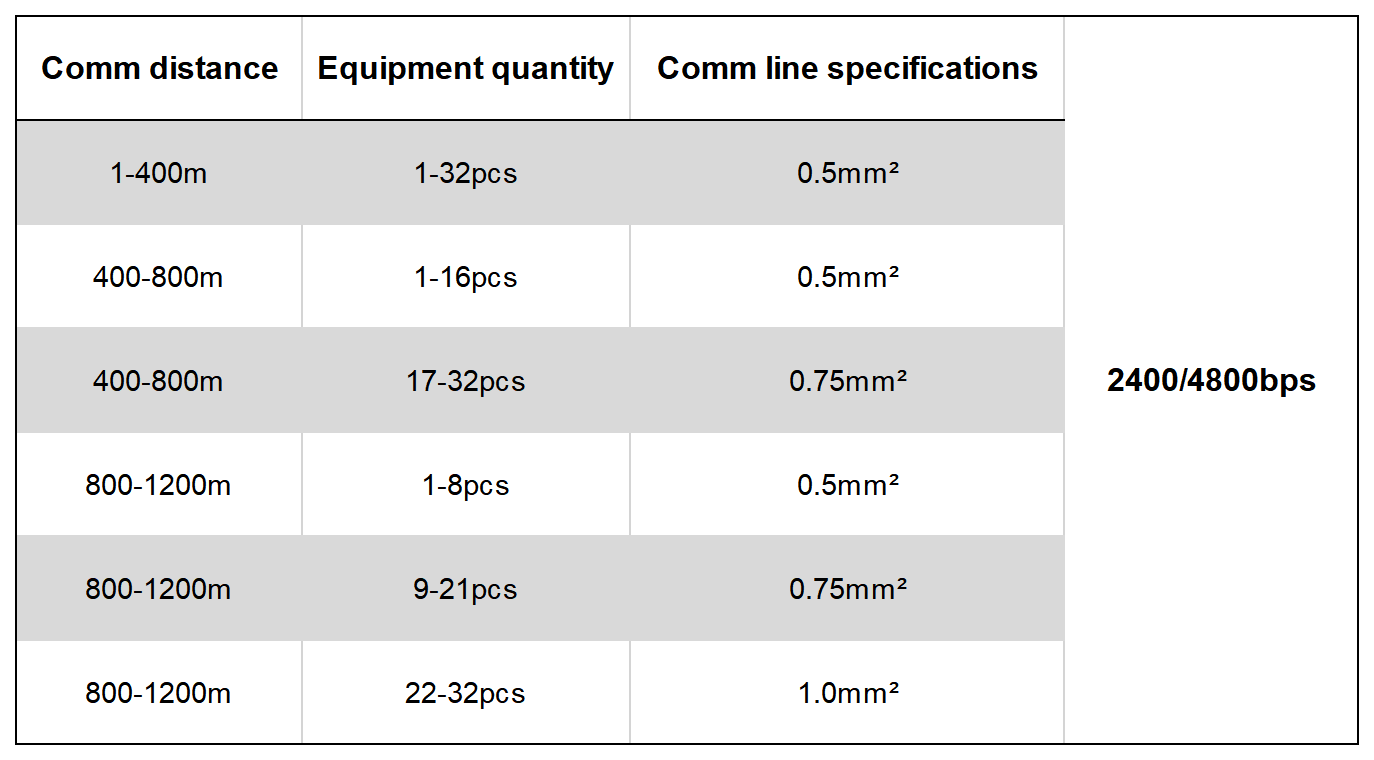

Phải sử dụng cặp xoắn được bảo vệ RVSP. Đặc điểm kỹ thuật của cặp xoắn được bảo vệ được sử dụng liên quan đến khoảng cách của đường dây liên lạc 485 và số lượng thiết bị được kết nối, như thể hiện trong bảng sau. Việc sử dụng cặp xoắn được bảo vệ giúp giảm thiểu và loại bỏ điện dung phân bố giữa hai đường truyền 485 và nhiễu phương thức chung từ đường truyền thông.

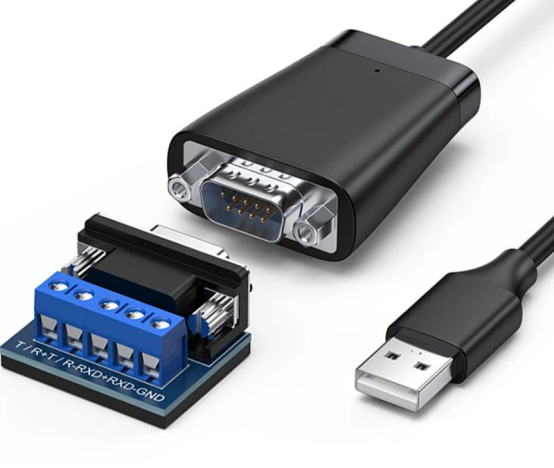

Ai đó nói rằng bus 485 có thể giao tiếp với 128 thiết bị. Trên thực tế, không phải tất cả 485 bộ chuyển đổi đều có thể được trang bị cho 128 thiết bị. Nó nên được đánh giá theo mô hình của chip trong bộ chuyển đổi 485 và mô hình của chip trong thiết bị 485. Khả năng chịu tải chỉ có thể được xác định theo chip có chỉ số thấp hơn. Nói chung, khả năng chịu tải của chip 485 có ba mức: 32, 128 và 256. Khoảng cách truyền thông càng dài, tốc độ truyền càng cao, đường kính dây càng mỏng, chất lượng dây càng kém, chất lượng bộ chuyển đổi càng kém, không đủ nguồn cung cấp của bộ chuyển đổi (bộ biến đổi thụ động) và chống sét càng mạnh sẽ giảm tải thực.

Hầu hết các công ty kỹ thuật đã quen với việc sử dụng cáp mạng lớp 5 hoặc siêu lớp 5 làm đường truyền thông 485, điều này là sai lầm. Điều này là do:

(1) Cáp mạng thông thường không có lớp che chắn, không thể ngăn nhiễu chế độ chung.

(2) Không được phép sử dụng dây mạng có đường kính dây quá mỏng sẽ làm giảm khoảng cách truyền tải và số lượng thiết bị có thể kết nối. Phải sử dụng ít nhất 0,4mm2 hoặc cáp mạng tiêu chuẩn.

(3) Dây mạng là dây đồng sợi đơn, dễ đứt hơn dây nhiều lõi.

4. Tại sao phải nối đất

Bộ thu phát 485 có thể hoạt động bình thường khi điện áp chế độ chung được chỉ định nằm trong khoảng -7V đến + 12V. Nếu nó vượt quá phạm vi này, liên lạc sẽ bị ảnh hưởng và giao diện liên lạc sẽ bị hỏng nghiêm trọng. Nhiễu chế độ chung sẽ làm tăng điện áp chế độ chung nói trên. Một trong những cách hiệu quả để loại bỏ nhiễu phương thức thông thường là sử dụng lớp bảo vệ của đường dây truyền thông 485 làm dây nối đất, kết nối các thiết bị trong mạng như máy móc và máy tính với nhau và kết nối chúng với mặt đất từ ​​một điểm một cách đáng tin cậy.

5. Cách định tuyến dây liên lạc 485

Dây thông tin liên lạc cần được đặt cách xa các nguồn gây nhiễu như dây điện cao thế và đèn huỳnh quang càng xa càng tốt. Khi dây giao tiếp không thể tránh khỏi các nguồn nhiễu như dây nguồn thì dây giao tiếp phải thẳng đứng với đường dây điện, không được song song, không được bó lại với nhau và sử dụng dây xoắn đôi chất lượng cao.

6. Có thể có điểm tiếp xúc giữa các thiết bị trên bus 485 không?

Trong cùng một hệ thống mạng, sử dụng cùng một loại cáp để hạn chế tối đa các điểm tiếp xúc trong đường dây. Đảm bảo rằng các mối nối được hàn tốt và quấn chặt để tránh lỏng lẻo và oxy hóa. Đảm bảo một kênh tín hiệu duy nhất, liên tục như xe buýt.

7. Nhiễu phương thức chung và nhiễu phương thức vi phân là gì? Làm thế nào để loại bỏ nhiễu trên đường liên lạc?

Đường dây liên lạc 485 bao gồm hai đường dây xoắn đôi. Nó truyền tín hiệu thông qua sự chênh lệch điện áp giữa hai đường liên lạc, vì vậy nó được gọi là truyền điện áp vi sai. Giao thoa phương thức vi phân được truyền giữa hai đường tín hiệu và thuộc giao thoa đối xứng. Phương pháp để loại bỏ nhiễu chế độ vi sai là thêm một điện trở phân cực (điện trở phù hợp trong máy bóng) vào mạch, và sử dụng cặp xoắn; nhiễu phương thức chung được truyền giữa đường tín hiệu và mặt đất, là nhiễu không đối xứng. Các phương pháp loại bỏ nhiễu phương thức phổ biến bao gồm:

(1) Sử dụng dây xoắn đôi được che chắn và nối đất hiệu quả.

(2) Ở những nơi có điện trường mạnh, các ống mạ kẽm để che chắn cũng nên được xem xét sử dụng.

(3) Khi đấu dây, tránh xa đường dây cao áp, không bó đường dây điện cao áp và đường dây tín hiệu với nhau.

(4) Sử dụng nguồn điện được điều chỉnh tuyến tính hoặc nguồn điện chuyển mạch chất lượng cao (nhiễu gợn sóng nhỏ hơn 50mV).
