Các thuật ngữ và định nghĩa chuyên môn phổ biến về hệ thống lưu trữ năng lượng

Các thuật ngữ và định nghĩa chuyên môn phổ biến về hệ thống lưu trữ năng lượng

  • Elecnova
  • 0 bình luận

Nhằm mục đích mang lại những kinh nghiệm và kiến thức chuyên môn cho khách hàng, để khách hàng có thể lựa chọn những loại sản phẩm tốt. Elecnova Việt Nam xin giới thiệu Các thuật ngữ và định nghĩa chuyên môn phổ biến về hệ thống lưu trữ năng lượng đến quý khách hàng thêm hiểu về hệ thống:

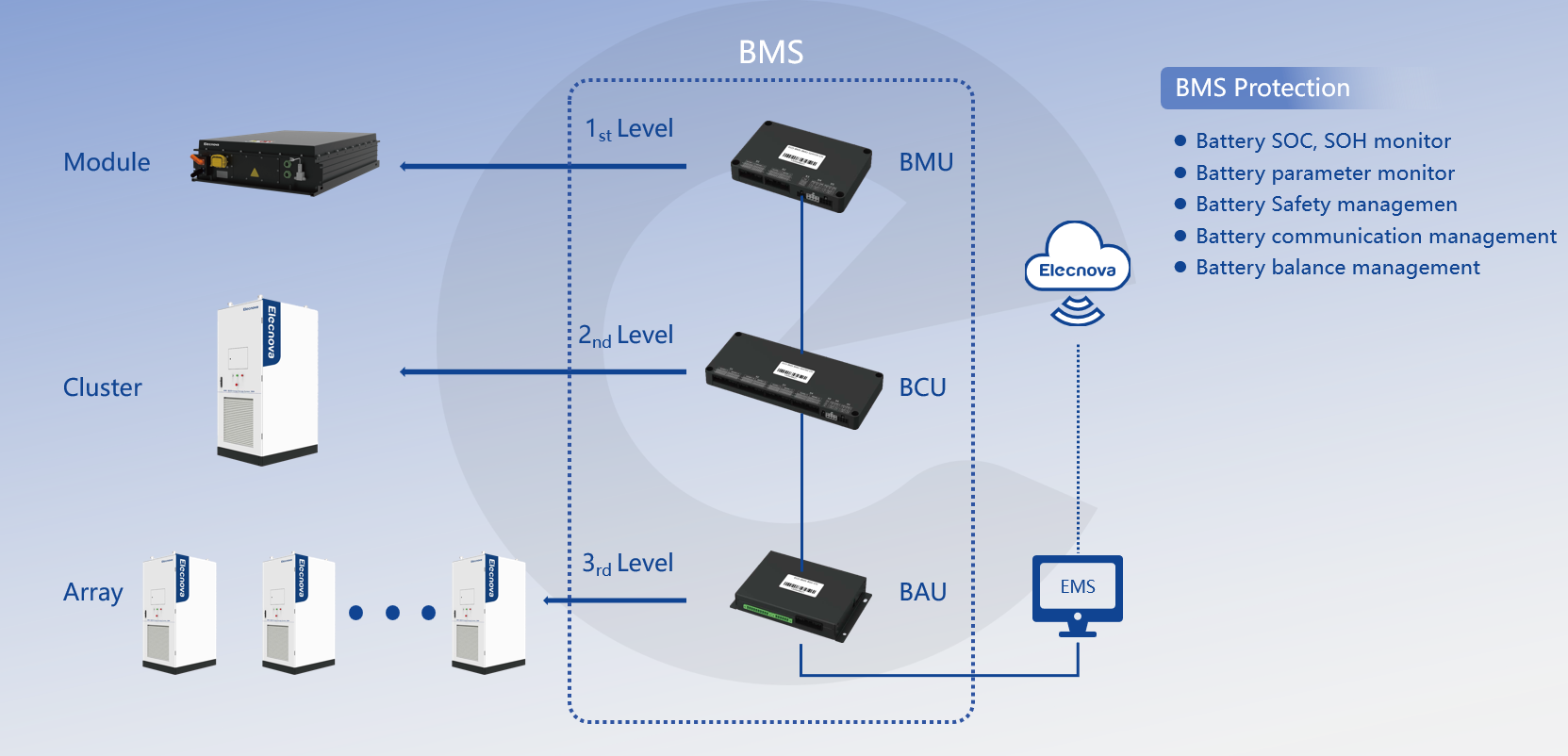

1. BMS (Hệ thống Quản lý Ắc quy)

Định nghĩa: Đây là "bộ não" của hệ thống ắc quy, chịu trách nhiệm theo dõi trạng thái ắc quy theo thời gian thực, quản lý năng lượng, truyền thông và chẩn đoán, bảo vệ an toàn và kiểm soát cân bằng để đảm bảo hệ thống ắc quy hoạt động an toàn, hiệu quả và lâu dài. Lưu ý: *BMS bao gồm phần cứng và phần mềm *Hiệu suất của BMS quyết định trực tiếp đến tính an toàn, độ tin cậy và tính kinh tế của toàn bộ hệ thống.



2. SOC (Trạng thái Sạc)

- Nói một cách đơn giản: dung lượng còn lại Định nghĩa: Tỷ lệ phần trăm dung lượng còn lại hiện tại của pin so với dung lượng định mức, tức là SOC = (dung lượng còn lại / dung lượng định mức) * 100%.
Lưu ý: *SOC là cơ sở quan trọng cho các cơ chế bảo vệ, chiến lược sạc và xả, điều khiển cân bằng và phản hồi trạng thái của BMS. *Giá trị SOC được BMS ước tính thông qua một thuật toán, không được đo trực tiếp. Do đó, một chiến lược ước tính SOC chính xác là tối quan trọng đối với BMS.

*Công thức tính SOC là: SOC = Dung lượng còn lại / Tổng dung lượng. Khi pin xuống cấp, dung lượng sạc tối đa của pin sẽ giảm. Để phản ánh chính xác hơn trạng thái sạc còn lại hiện tại của pin, tổng dung lượng nên dựa trên tổng dung lượng thực tế trong suốt vòng đời của pin, tức là dung lượng theo thời gian thực. SOC được tính toán này phản ánh chính xác hơn dung lượng còn lại của pin, giúp đánh giá chính xác hơn tuổi thọ pin và các khía cạnh khác, cung cấp cho người dùng thông tin về năng lượng đáng tin cậy hơn.

3. SOH (Tình trạng Sức khỏe pin)

Định nghĩa: Tỷ lệ giữa dung lượng thực tế hiện tại của pin với dung lượng định mức ban đầu, tức là SOH = (dung lượng thực tế hiện tại / dung lượng định mức ban đầu) × 100%;

Lưu ý:

*Một chỉ số quan trọng để đo lường mức độ suy giảm hiệu suất pin hiện tại so với trạng thái ban đầu, chủ yếu phản ánh sự suy giảm hiệu suất lõi như dung lượng pin và điện trở trong. Người dùng có thể đánh giá trực quan mức độ lão hóa của pin và làm cơ sở cho các quyết định bảo trì và thay thế.

*Giống như SOC, SOH cũng được ước tính bằng một thuật toán;

*Hiện tại, ngành công nghiệp thường cho rằng SOH70% là thời điểm kết thúc vòng đời của hệ thống lưu trữ năng lượng;

4. DOD (Độ xả sâu)

Định nghĩa: Tỷ lệ phần trăm dung lượng xả của pin so với dung lượng định mức, tức là DOD = (Dung lượng xả/Dung lượng định mức) * 100%.

Lưu ý:

* Một chỉ số quan trọng để đo mức độ xả trong hệ thống pin, cung cấp chỉ báo trực quan về dung lượng xả của hệ thống lưu trữ năng lượng.

* Các giá trị DOD khác nhau cũng có thể ảnh hưởng đến hiệu suất của pin lithium (so với pin axit chì, tác động của DOD lên pin lithium nhỏ hơn nhiều, nhưng không thể hoàn toàn bị bỏ qua).

5. Tốc độ sạc/xả (C-Rate)

Định nghĩa: Tỷ lệ giữa dòng điện sạc/xả và dung lượng định mức. Ví dụ, 0,5C nghĩa là sạc/xả với dòng điện bằng một nửa dung lượng pin; *Tốc độ sạc/xả tối đa biểu thị giới hạn trên của dung lượng sạc/xả mà hệ thống lưu trữ năng lượng cho phép; nhưng trên thực tế, giá trị này không phải lúc nào cũng hoạt động ở mức này và phụ thuộc vào nhu cầu thực tế; *Tốc độ sạc/xả biểu thị trực quan khả năng hoạt động của toàn bộ hệ thống lưu trữ năng lượng, đây là cơ sở quan trọng để điều chỉnh công suất thiết bị; *Hệ thống lưu trữ năng lượng chủ yếu là 0,5C, và 1C được sử dụng nhiều hơn cho các dịch vụ điều chế tần số và điều chế biên độ; *Tốc độ sạc/xả tối đa của cell pin biểu thị dung lượng của cell pin. BMS có thể định nghĩa lại giá trị này theo nhu cầu thực tế để xác định dung lượng của hệ thống lưu trữ năng lượng;

6. Số chu kỳ sạc xả

Số chu kỳ là một chỉ số cốt lõi để đo lường tuổi thọ của một hệ thống lưu trữ năng lượng. Tuy nhiên, hầu hết các sản phẩm hiện có trên thị trường đều có sự mơ hồ trong định nghĩa, ước tính và dữ liệu thực nghiệm. Chỉ bằng cách hiểu những điều cơ bản về số chu kỳ, chúng ta mới có thể đánh giá chất lượng của một hệ thống lưu trữ năng lượng, hay nói chính xác hơn là xác định xem các hoạt động quảng cáo của sản phẩm có sai sót hay không.

Số chu kỳ được xác định bởi ba yếu tố chính:

1) Trong các điều kiện quy định:

* Nhiệt độ môi trường: Thông thường dựa trên nhiệt độ cell pin là 25±2°C. Trên thực tế, việc kiểm soát nhiệt độ ổn định rất khó khăn và có thể khác với các điều kiện thử nghiệm.

* Điện áp ngắt sạc và xả: Theo dữ liệu liên quan, điện áp ngắt sạc và xả cho cell pin lưu trữ năng lượng là 2,5-3,65V. Giá trị này khác nhau tùy theo từng mô-đun pin: 2,7-3,65V là phổ biến nhất, 2,8-3,55V và 2,8-3,6V cũng phổ biến.

* Tùy chỉnh chu kỳ: Một chu kỳ sạc và xả hoàn chỉnh (dung lượng xả = dung lượng định mức) được coi là một chu kỳ. Một số mô tả mơ hồ thường gặp:

• DOD 90%, 10.000 chu kỳ: Khả năng xả ở DOD 90% có được xác định là công suất hoạt động của hệ thống lưu trữ năng lượng không? Nếu DOD 90% là công suất hoạt động, thì số chu kỳ có được xác định không?

• 10.000 chu kỳ: Đây là một điều kiện thử nghiệm hoàn toàn mơ hồ, không cho biết độ sâu xả hoặc liệu công suất định mức có được sử dụng làm chu kỳ tích lũy hay không.

• Số chu kỳ có được kiểm tra cho cell, mô-đun, cụm pin hay hệ thống lưu trữ năng lượng không?

2) Công suất định mức của chế độ Sạc và Xả Chu kỳ:

*Công suất sạc và xả khác nhau cũng sẽ ảnh hưởng đến tuổi thọ chu kỳ của pin. Ví dụ, đối với cùng một hệ thống lưu trữ năng lượng, tuổi thọ chu kỳ thu được khi sạc và xả 0,5C so với sạc và xả 0,2C chắc chắn sẽ khác nhau.

• Số chu kỳ có được kiểm tra cho cell, mô-đun, cụm pin hay hệ thống lưu trữ năng lượng không?

3) Giá trị suy giảm được đảm bảo:

*Các giá trị phổ biến như 70% SOH và 80% SOH xác định tình trạng sức khỏe của pin khi hết tuổi thọ và ảnh hưởng đáng kể đến số chu kỳ.

Biên tập viên tin rằng số chu kỳ của hệ thống lưu trữ năng lượng hiếm khi được chứng minh bằng dữ liệu thực nghiệm, và thường dựa trên các kết luận lý thuyết rút ra từ các thí nghiệm. Một số nhà sản xuất phóng đại hoặc gây nhầm lẫn về các tuyên bố. Người dùng cuối nên cảnh giác, hiểu rõ tình hình ngay từ đầu và xác định rõ ràng các thỏa thuận bảo hành để bảo vệ quyền lợi của chính mình.

7. BMU (Bộ Quản lý Ắc quy):

Một thuật ngữ thường được sử dụng, không có tên gọi chính thức, chuẩn hóa. *BMU thường được lắp đặt bên trong cụm ắc quy. Chức năng chính của nó là thu thập dữ liệu điện áp và nhiệt độ từ các cell riêng lẻ trong cụm và thực hiện chiến lược cân bằng ắc quy. 8. BCMU (Bộ Quản lý Cụm Ắc quy): Một thuật ngữ thường được sử dụng, không có tên gọi chính thức, chuẩn hóa; nó cũng có thể được gọi là BCU/ESBCM. *BCMU thường được lắp đặt bên trong hộp bảo vệ điện áp cao. Chức năng chính của nó là thu thập thông tin từ BMU cấp một, thu thập dữ liệu điện áp, dòng điện và cách điện của cụm ắc quy, đồng thời điều khiển các tiếp điểm được sử dụng để bảo vệ cụm ắc quy.

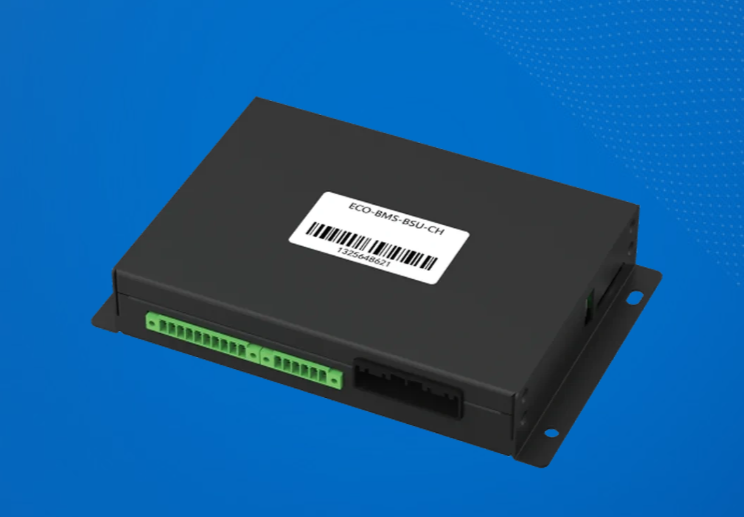

9. BSMU (Bộ Quản lý Cụm Ắc quy)

là một thuật ngữ được sử dụng phổ biến, chưa có tiêu chuẩn thống nhất và nghiêm ngặt. Nó có thể được gọi là BSU, ESMU, BAMS hoặc BAU.

* Nó thường được lắp đặt trong tủ kết hợp cụm ắc quy. Chức năng chính của nó là thu thập, lưu trữ và hiển thị thông tin được truyền bởi BCMU cấp hai. Nó cũng cung cấp cảnh báo thời gian thực, điều khiển máy cắt chính, phản hồi tiếp điểm và giao tiếp thời gian thực với PCS, EMS và giám sát tại chỗ.
