Rơ le bảo vệ động cơ Elecnova WDH-31-210 là thiết bị điều khiển cốt lõi cho Động cơ không đồng bộ được sử dụng rộng rãi trong các ngành công nghiệp khai thác, hóa dầu, sản xuất giấy và chế biến thực phẩm. Rơle bảo vệ động cơ WDH-31-210 có thể hỗ trợ đầu vào kỹ thuật số lập trình 5 mạch (tiếp điểm khô) và đầu ra rơle lập trình 4 mạch. Tất cả đầu vào và đầu ra đều có chức năng lập trình để đáp ứng các yêu cầu bảo vệ và kiểm soát khác nhau tại chỗ. Tất cả các chức năng bảo vệ có thể đặt giá trị cảnh báo và giá trị hành động cùng một lúc, và có thể bật và tắt tương ứng. Các thông số bảo vệ có thể được thiết lập bởi các chuyên gia theo điều kiện làm việc thực tế của động cơ tại chỗ mà không bị mất điện.

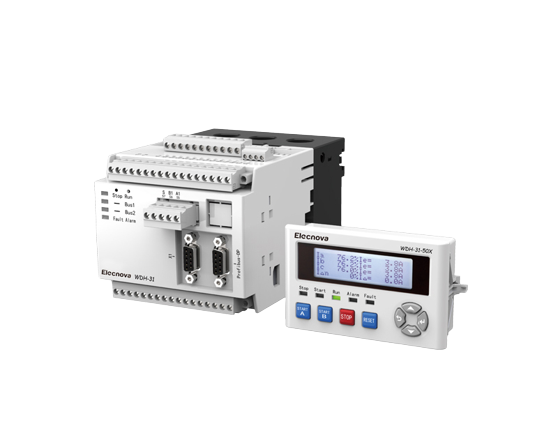

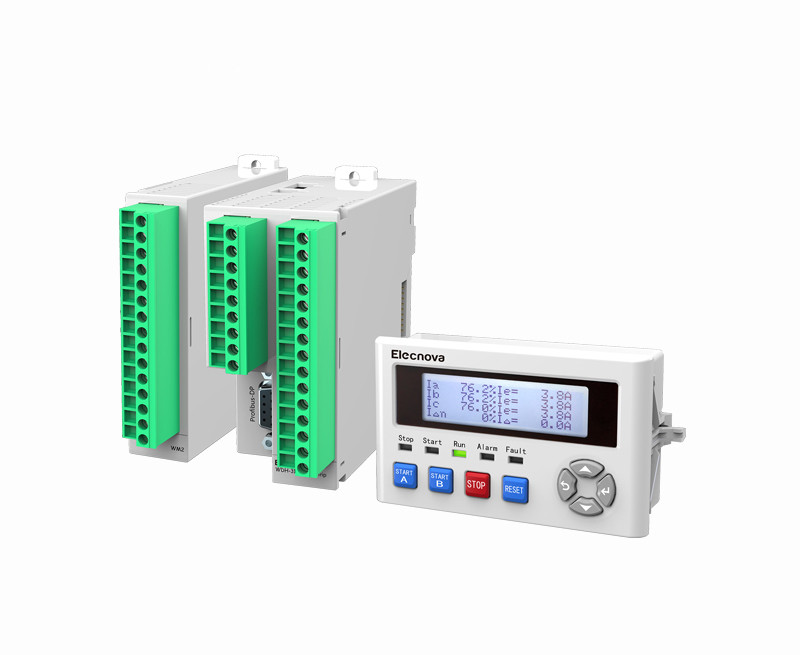

Rơ le bảo vệ động cơ WDH-31-210 có thể được lắp đặt trong tủ loại ngăn kéo, một HIM tùy chọn có thể được sửa trên bảng điều khiển. Người dùng có thể cấu hình rơ le bảo vệ động cơ bằng HMI hoặc bằng phần mềm PC. Có sẵn nhiều giao thức truyền thông, được mặc định với Modbus-RTU, người dùng có thể chọn giao tiếp Profitbus-DP, Profitnet và TCP / IP cho thanh ghi PLC.

Ưu điểm

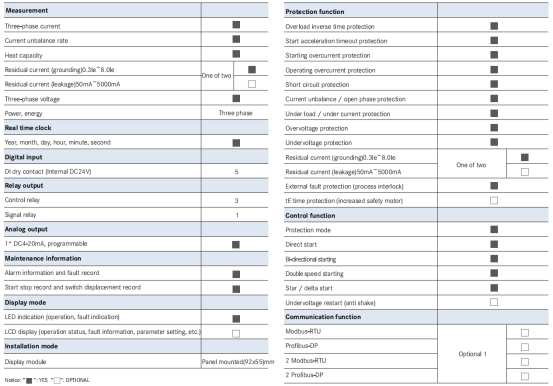

12 loại chức năng bảo vệ

Đầu vào giá trị chuyển mạch lập trình 5 mạch

Ngõ ra rơ le lập trình 4 mạch

Giao diện người-máy hoàn toàn bằng tiếng Trung, cài đặt thông số thuận tiện

Có thể thêm mô-đun chức năng chống rung tùy chọn và thời gian mất điện tối đa có thể đạt 15 giây

Thành phần chính & phụ kiện

Rơ le bảo vệ động cơ dòng WDH-31-210 chứa các thành phần sau:

Cơ quan bảo vệ chính

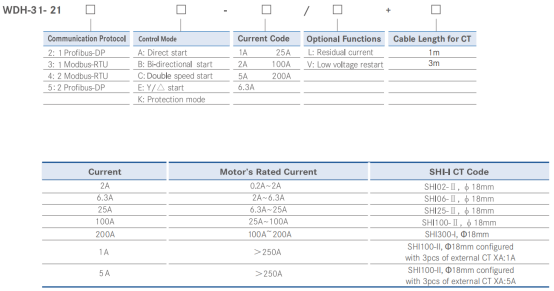

Máy biến dòng ba pha SHI01- Ⅲ / I (loại bảo vệ, cần thiết)

Biến dòng điện cao bên ngoài (dùng trong trường hợp dòng điện cao), model: SHI-ZT40 / SHI-ZT60, 1 bộ 3, loại bảo vệ, thông số kỹ thuật: 500A / 5A, 800A / 5A

Biến dòng dư (tùy chọn)
