Bộ lọc sóng hài cho biến tần - Ảnh hưởng của sóng hài gây ra bởi biến tần

Bộ lọc sóng hài cho biến tần - Ảnh hưởng của sóng hài gây ra bởi biến tần

  • Hạnh Phạm
  • 0 bình luận

Sóng hài là tác nhân gây ra nhiều sự cố không mong muốn cho dòng điện gia đình bạn. Những sự cố đó có thể gây thiệt hại lớn nếu như không có hướng giải quyết cụ thể. Hiểu được vấn đề cấp thiết đó, Elecnova Việt Nam đã và đang cung cấp sản phẩm bộ lọc sóng hài cho biến tần trên thị trường nhằm bảo vệ và giảm các tác hại không mong muốn của sóng hài với nguồn điện. Vậy sản phẩm này có cấu tạo ra sao? Nguyên lý hoạt động như thế nào? Hãy cùng chúng tôi tìn hiểu ngay nhé.

1.Sóng hài là gì?

Trước tiên, để có biện pháp khắc phục các tác hại mà sóng hài gây ra cho con người, hãy cùng tìm hiểu “sóng hài” là gì. Sóng hài là một dạng sóng nhiễu không mong muốn, nó gây ảnh hưởng trực tiếp tới chất lượng của nguồn điện và cần được chú ý khi tổng các dòng điện hài cao hơn mức độ giới hạn cho phép.

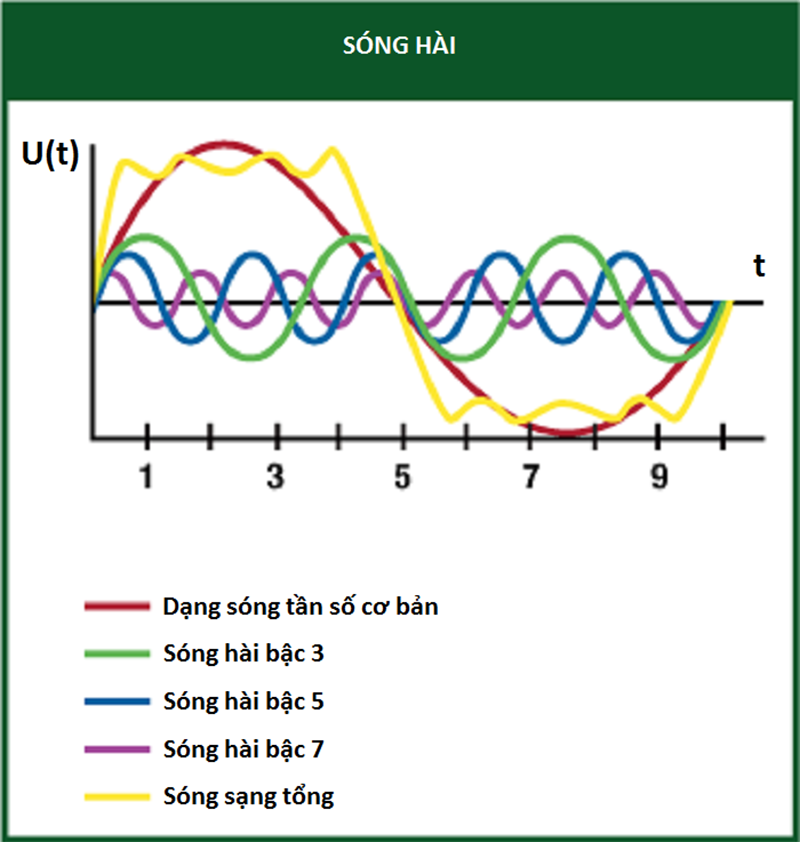

Sóng hài là một dạng sóng nhiễu không mong muốn, nó gây ảnh hưởng trực tiếp tới chất lượng của nguồn điện

Sóng hài là một dạng sóng nhiễu không mong muốn, nó gây ảnh hưởng trực tiếp tới chất lượng của nguồn điện

2.Tác hại của sóng hài gây ra cho nguồn điện

2.1.Tác hại mà sóng hài gây ra cho nguồn điện

Sóng hài gây ra những tác hại không mong muốn, làm giảm chất lượng nguồn điện năng, bên cạnh đó còn gây ra một số tác hại cho nguồn điện khác như:

  • Sóng hài gây ra tác hại nghiêm trọng, ảnh hưởng đến tụ bù do nó phá hỏng chất điện môi, tụ bù bị phồng, giảm tuổi thọ tụ bù, thậm chí còn gây nổ tụ bù bất thường.
  • Sóng hài khiến cho cáp xảy ra tình trạng quá nhiệt, phá hỏng cách điện.
  • Làm quá tải CB, quá nhiệt và gây ra cháy nổ máy biến áp (trong khi lượng điện sử dụng vẫn nhỏ hơn lượng điện định mức).
  • Gây nhiễu, ảnh hưởng trực tiếp đến các thiết bị viễn thông, hệ thống tự động hóa.
  • Khiến các thiết bị đo lường hoạt động không chính xác.
  • Gây tình trạng lãng phí nguồn năng lượng
  • Giảm tuổi thọ động cơ, gây ra tình trạng quá nhiệt động cơ, tạo tiếng ồn lớn khi động cơ được đưa vào vận hành.

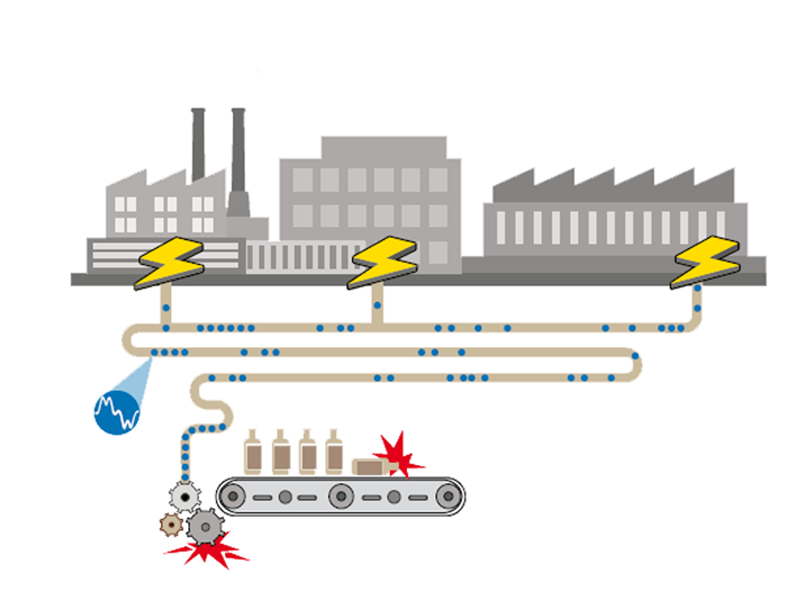

Sóng hài gây các tác hại không mong muốn cho nguồn điện

Sóng hài gây các tác hại không mong muốn cho nguồn điện

2.2.Các phương pháp làm giảm ảnh hưởng sóng hài tới nguồn điện

  • Thay thế các thiết bị điện đã và đang có dấu hiệu hư hỏng
  • Sử dụng cuộn kháng AC hoặc cuộn kháng DC cho biến tần
  • Sử dụng giải pháp chỉnh lưu 12 xung
  • Dùng loại biến tần có sóng hài thấp
  • Sử dụng bộ lọc sóng hài cho biến tần

3.Bộ lọc sóng hài cho biến tần tại Elecnova Việt Nam

Bộ lọc sóng hài cho biến tần của Elecnova là một loại sản phẩm được con người sử dụng để cải tiến chất lượng điện năng mới cho hiện tượng méo hài trong mạch điện. Dùng để lọc sóng hài chủ động và thực hiện việc bù công suất phản kháng. Nó có thể lọc sóng hài (biến thiên theo bậc sóng hài và tần số) và bù công suất phản kháng động lực theo thời gian thực tế.

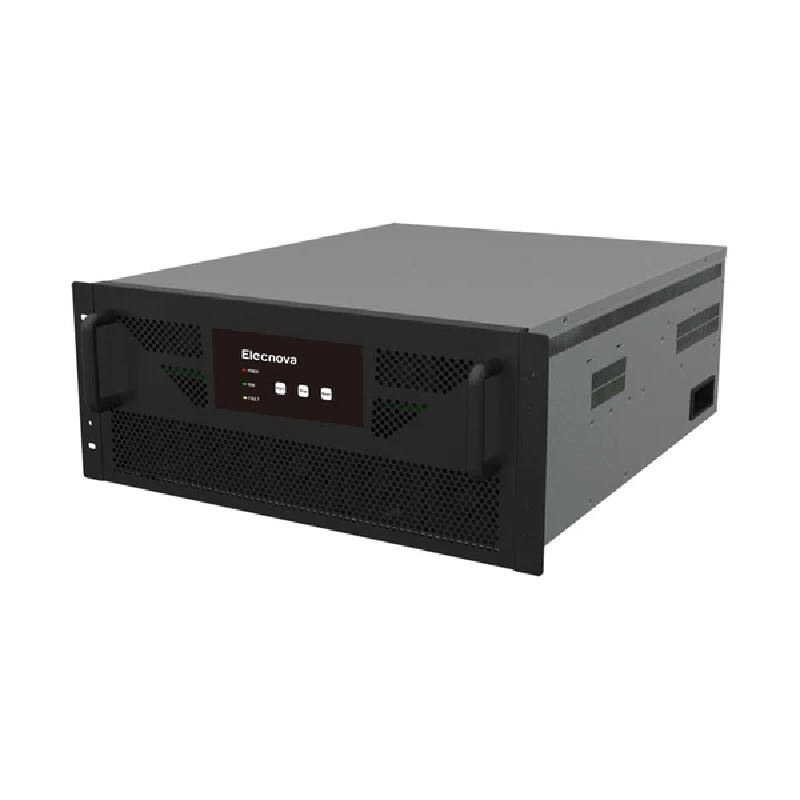

Sản phẩm bộ lọc sóng hài cho biến tần tại Elecnova Việt Nam

Sản phẩm bộ lọc sóng hài cho biến tần tại Elecnova Việt Nam

4.Cấu tạo và nguyên lý hoạt động của bộ lọc sóng hài cho biến tần

Bộ lọc sóng hài cho biến tần tại Elecnova  đã tuân thủ tiêu chuẩn IEEE-519 và các chứng chỉ CE, đủ điều kiện sử dụng với thị trường toàn cầu. Sản phẩm được dùng phổ biến trong các  ngành luyện kim, dầu khí, cảng, công nghiệp hóa chất và các doanh nghiệp công nghiệp và khai thác mỏ. Vậy hãy cùng tìm hiểu cấu tạo và nguyên lý hoạt động của sản phẩm.

4.1.Cấu tạo

Bộ lọc sóng hài cho biến tần chủ động có hiệu suất lên đến 97% để lọc sóng hài và bù công suất tái tạo cho nguồn điện. Sản phẩm có cấu tạo bao gồm:

  • Màn hình LCD 4.3 inch đáp ứng được đầy đủ các chức năng cấu hình và hiển thị cho hoạt động của mô-đun.

  • Mô-đun gắn trên tường được dùng rộng rãi ở các kịch bản yêu cầu bộ lọc sóng hài cho biến tần độc lập ngay bên cạnh tải.

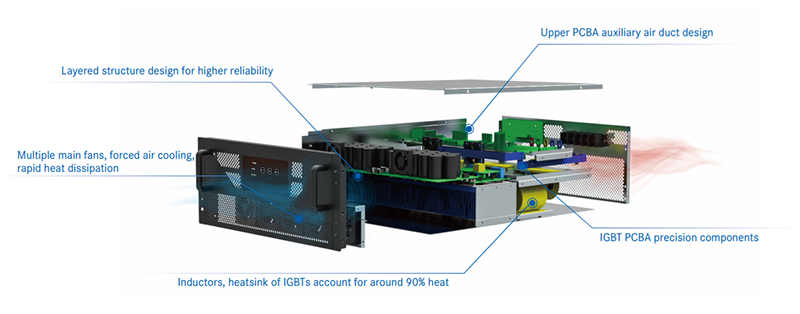

Cấu tạo của bộ lọc sóng hài cho biến tần

Cấu tạo của bộ lọc sóng hài cho biến tần

4.2.Nguyên lý hoạt động

Bộ lọc sóng hài cho biến tần của Elecnova thu tín hiệu nguồn điện của tải bằng biến dòng, lọc sóng hài bằng FFT thông minh bởi DSP,  sau đó sẽ gửi đến IGBT bên trong sản phẩm bằng tín hiệu PWM. APF sẽ tạo ra nguồn điện bù có cùng một giá trị nhưng ngược pha với sóng hài để nhằm đạt được chức năng lọc động thời gian thực.

Nguyên lý hoạt động của bộ lọc sóng hài  cho biến tần

Nguyên lý hoạt động của bộ lọc sóng hài  cho biến tần

5.Ưu điểm của bộ lọc sóng hài tại Elecnova

  • Tiết kiệm điện
  • Khắc phục các sự cố do sóng hài gây ra như: Nóng cáp, gây ra tiếng ồn, gây nhiễu, nổ tụ bù,…
  • Giúp nâng cao chất lượng nguồn điện

6.Tại sao nên lựa chọn sản phẩm tại Elecnova Việt Nam

Elecnova tự hào là đơn vị cung cấp các sản phẩm lọc sóng hài uy tín, chất lượng hàng đầu thị trường. Với nhiều năm kinh nghiệm trong lĩnh vực, chúng tôi cam kết đem đến cho khách hàng những trải nghiệm tốt nhất với:

  • Khách hàng khi đến với Elecnova sẽ được vấn về chất lượng điện năng hoàn toàn miễn phí
  • Thực hiện đo và lập báo cáo chất lượng điện năng miễn phí
  • Đa dạng các giải pháp với các chi phí phù hợp với điều kiện của các nhà máy, doanh nghiệp
  • Được thử nghiệm sản phẩm trực tiếp
  • Cam kết bảo hành sản phẩm trong vòng 2 năm

Hãy liên hệ ngay với Elecnova Việt Nam nếu có bất kỳ thắc mắc cần giải đáp.

Bài viết trên đã cung cấp tới bạn những thông tin về bộ lọc sóng hài cho biến tần. Hy vọng bài viết đem đến cho bạn những thông tin cần thiết và hữu ích.
