Thiết bị giám sát đa mạch cho trung tâm dữ liệu hay còn gọi là bộ giám sát từng nhánh tủ điện BCM101 ứng dụng trong các trung tâm dữ liệu của hãng Elecnova là thiết bị đo được thiết kế chuyên dụng cho việc quản lý nguồn điện máy chủ trong trung tâm dữ liệu. BCM101 được thiết kế để dễ dàng tích hợp với các tủ phân phối điện trong trung tâm dữ liệu.
Thiết bị này có thiết kế nhỏ và tinh tế, có khả năng giám sát tập trung các thông số điện khác nhau (Dòng điện, Điện áp, Công suất, Mức tiêu thụ năng lượng) và trạng thái bật tắt của tối đa 180 mạch nhánh, bao gồm mạch đường dây vào và mạch đường dây ra, và nó đạt được sự tích hợp cao của các mạch giám sát về khối lượng.
Tính năng sản phẩm:
Giám sát lên đến 2 nguồn, mỗi nguồn 90 mạch nhánh
Màn hình cảm ứng LCD màu 7 inch, thao tác tương tác dễ dàng Mô-đun giám sát đường vào cung cấp giao diện Ethernet RS485 và kết nối với hệ thống giám sát ưu việt
Thiết kế mô-đun, plug-in CT, cài đặt linh hoạt
Chức năng cảnh báo ngưỡng hai mức để cung cấp cảnh báo sớm rủi ro hiệu quả
ON/OFF công tắc có thể được đặt cho tất cả các điểm báo động điểm để tạo điều kiện thuận lợi cho việc vận hành và sử dụng tại chỗ
Cung cấp đầu ra rơle để thực hiện chức năng cảnh báo phân cấp cho các thông số quan trọng
Điện áp và dòng điện đo được của từng nhánh trung chuyển tương ứng với nhau và không bị ảnh hưởng bởi hệ thống nhưng bố trí phụ tải 3 pha
Máy biến dòng cấp chính xác 0,1 và chip đo năng lượng điện đặc biệt được sử dụng để đảm bảo độ chính xác của phép đo

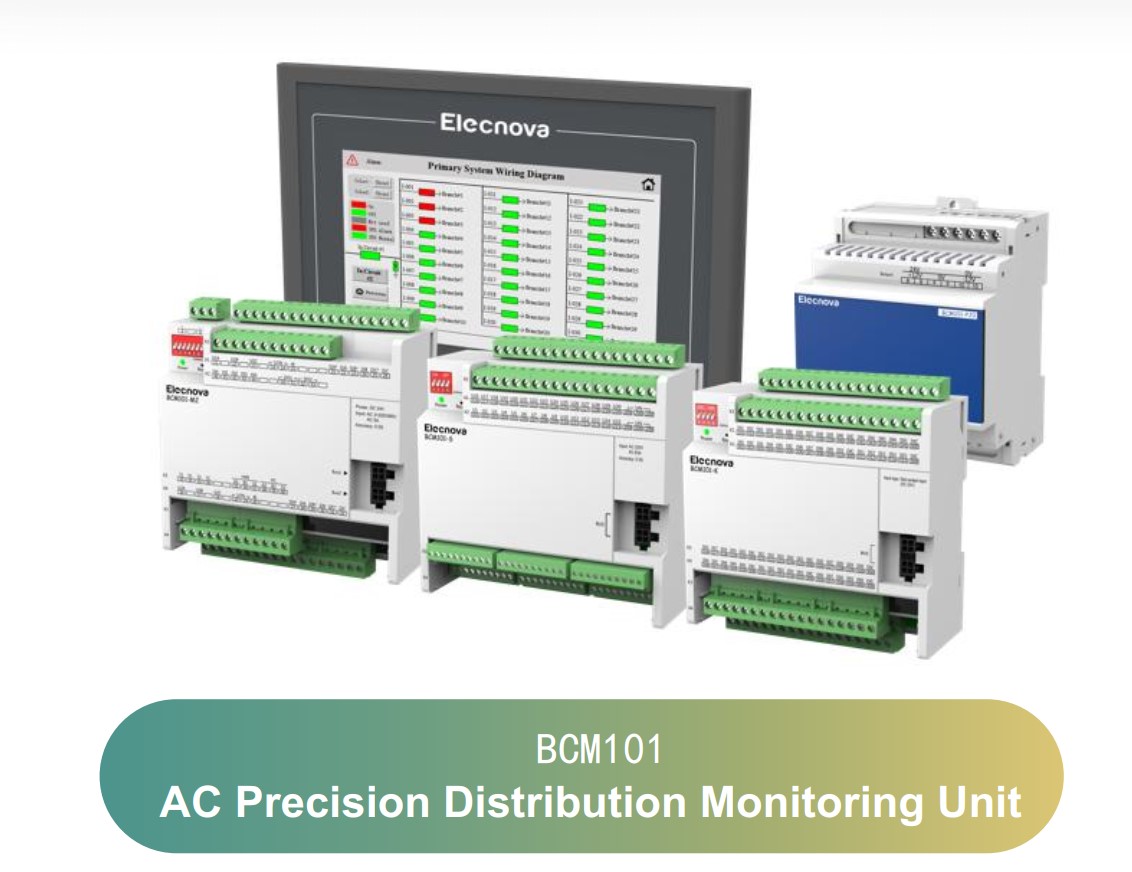

Thành phần của hệ giám sát BCM101

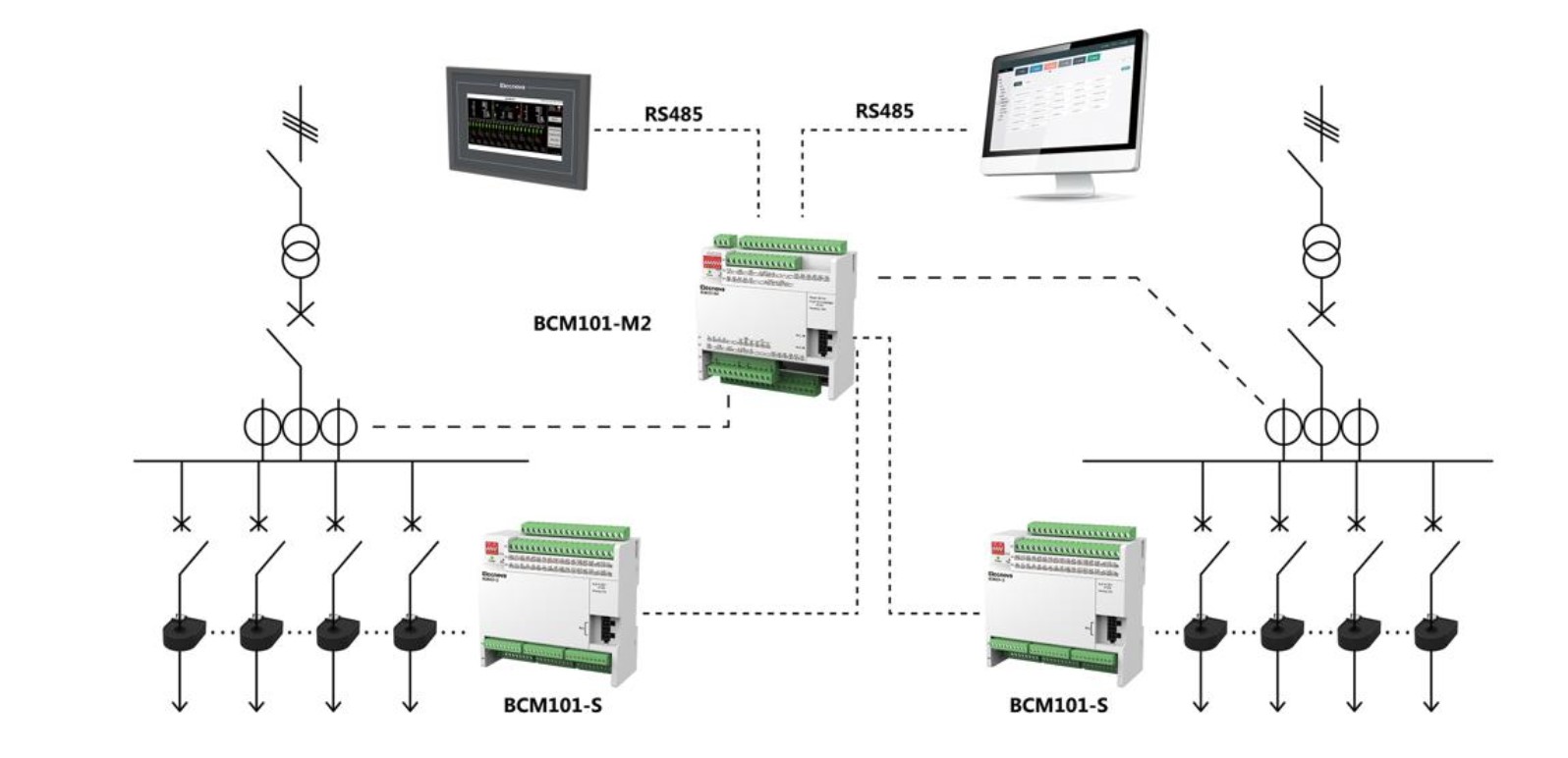

Thành phần chính của hệ thống giám sát đến từng mạch nhánh của tủ phân phối bao gồm 4 thành phần chính:
- Modules Master - Là modules điều khiển chính, thu thập dữ liệu và truyền thông
- Modules Slave - Là modules I/O để thu thập dữ liệu dòng điện, điện áp của các mạch nhánh (mạch MCBs) - các modules slave có thể thu thập từ 30 - 45 I/O
- Modules K - Là modules thu thập dữ liệu trạng thái của các MCBs trong tủ - có thể lên đến 60 MCBs
- Modules HMI - Là modules hiển thị mặt tủ, cho phép theo dõi tại chỗ và có thể truyền thông đi tới hệ thống máy tính nếu cần thiết

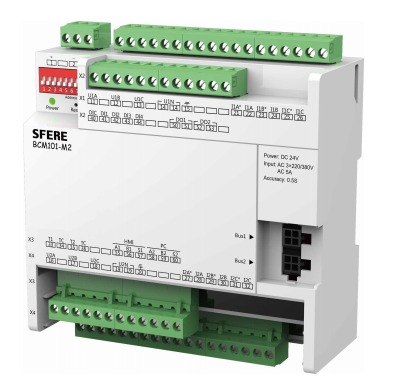

BCM101-M2 là modules master đo các thông số mạng của hai mạch điện ba pha, bao gồm điện áp, điện áp không chạm đất, dòng điện, công suất, tần số, năng lượng điện, nhu cầu, giá trị cực trị, sóng hài, nhiệt độ và các thông số khác.
Nó có 2 giao diện truyền thông RS485, 1 giao diện truyền thông Ethernet (tùy chọn), đầu vào công tắc 4/8 và 2 đầu ra rơle; Nó có hai giao diện bus, có thể kết nối mô-đun phát hiện nguồn cấp dữ liệu và mô-đun giám sát giá trị chuyển mạch. Nó có nhiều kỷ lục năng lượng điện để lưu trữ năng lượng điện trong 10 năm qua. Nó có 1024 bản ghi sự kiện SOE, 1024 bản ghi cảnh báo thời gian thực và 12800 bản ghi cảnh báo.

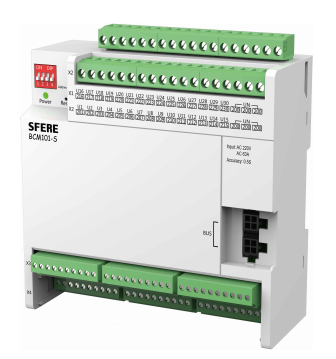

BCM101-S15/30/45 có thể đo 15, 30 hoặc 45 MCBs một pha, bao gồm điện áp, dòng điện, công suất, tần số, năng lượng điện, nhu cầu, giá trị cực trị, sóng hài và các thông số khác. Với giao diện bus, mô-đun có thể được mở rộng thông qua giao diện xe bus; Đồng thời, có thể đánh giá độ mở của bộ ngắt mạch bằng cách đo từng mạch.
BCM101-HMI hiển thị dữ liệu mạch đến và mạch trung chuyển, ghi lại thông tin lỗi và sử dụng giao diện người-máy tính 7 inch. Giao diện người-máy tính có lời nhắc thông tin cảnh báo và cảnh báo âm thanh, đồng thời có thể đặt các tham số giữa các mô-đun.
Elecnova cung cấp giải pháp trọn bộ cho các dòng sản phẩm giám sát từng nhánh tủ điện cho trung tâm dữ liệu (Datacenter). Chúng tôi cam kết mang đến những sản phẩm tốt nhất cho khách hàng.
Hãy liên hệ để được tư vấn tốt nhất
SĐT: 0394754828
Email: Hung/vu@sfere-elec.com
Catalogue
Tải catalogue bộ giám sát từng nhánh MCCB BCM tại đây
